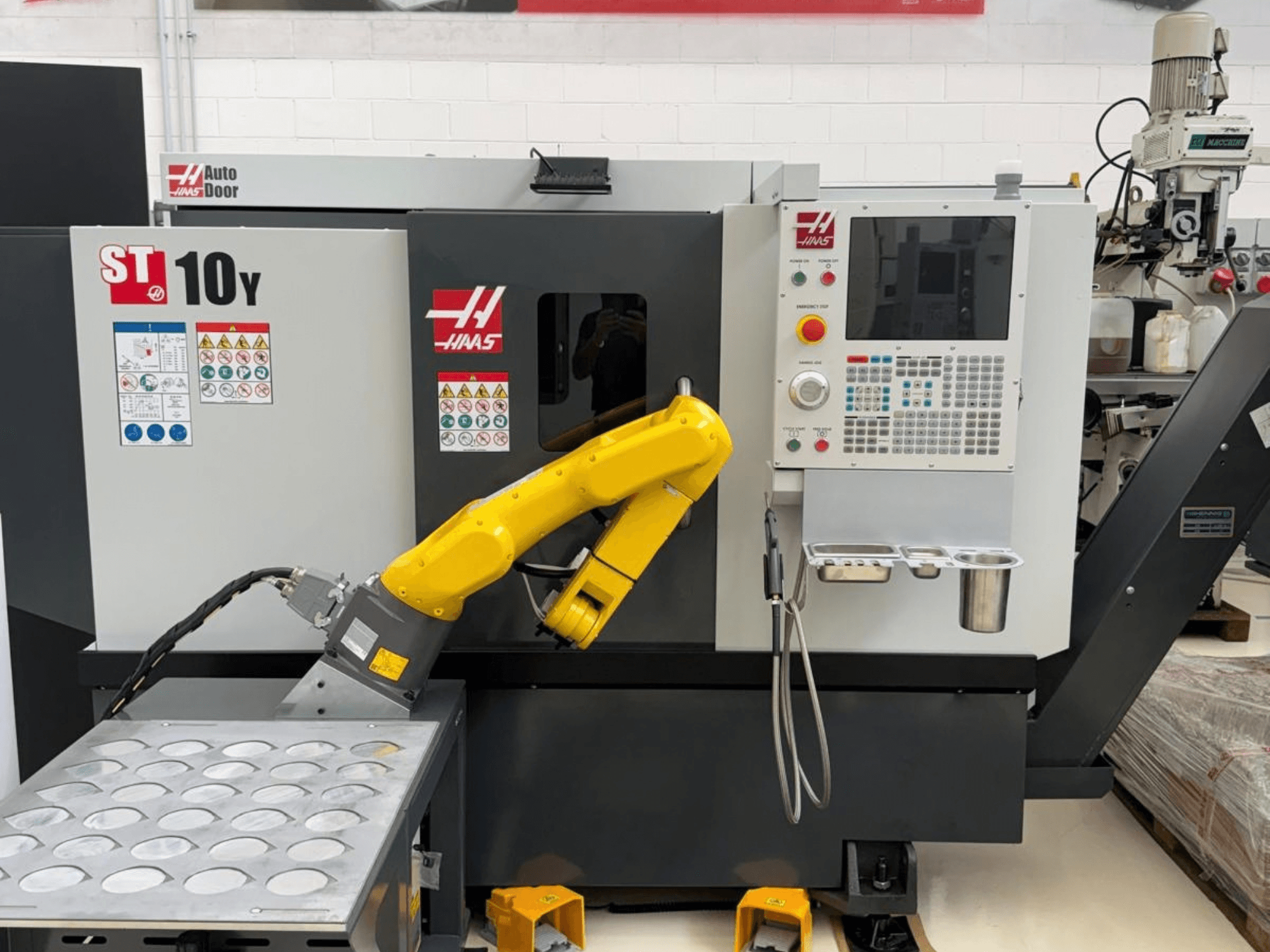

HAAS - ST-10YIT-TUR-HAA-2023-00002

• Werktijden: 0

• Showroommachine

• Spanklauwmaat: 6,5 inch / 165 mm

• Max. werkstukdiameter: 16,5 inch / 419 mm

• Max. snijdiameter: 11,00 inch / 279 mm (met BMT45-revolver)

• Max. snijlengte: 16,0 inch / 406 mm

• Staafcapaciteit: 1,75 inch / 44 mm

• Eilingssnelheid op X-as: 472 ipm / 12,0 m/min

• Snelverplaatsing op Y-as: 472 ipm / 12,0 m/min

• Eilingsnelheid op Z: 1200 ipm / 30,5 m/min

• Max. stuwkracht X: 2400 lbf / 10676 N

• Max. stuwkracht Y: 2300 lbf / 10.231 N

• Max. stuwkracht Z: 3700 lbf / 16.458 N

• Spilneus: A2-5

• Max. koppel spil: 75,0 ft-lbf bij 1300 rpm / 102,0 Nm bij 1300 rpm

• Boring trekbuis ø: 1,81 inch / 46 mm

• Spilboring ø: 2,31 in / 58,7 mm

• Max. snelheid C-as hoofdspil: 60 rpm

• Positionering C-as hoofdspil: ± 0,02°

• Spanklauwmaat hulpspil: 5,3 inch / 135 mm

• Max. toerental subspil: 6000 rpm

• Conus achterbank: MT3

• Verplaatsing hydraulische spil van losse kop: 3,8 inch / 95 mm

• Revolverposities: 12 posities (BMT45)

• Max. snelheid aangedreven gereedschap: 4000 tpm

• Capaciteit koelvloeistof: 30 gal / 114 L

• Benodigde lucht: 4 scfm bij 100 psi / 113,0 L/min bij 6,9 bar

• Verzendgewicht: 7900 lb / 3584,0 kg

Extra uitrusting

• Max. draagvermogen robotpakket bij de pols: 15,4 lb / 7 kg

• Reikwijdte robotpakket: 35,9 inch / 911 mm

• Herhaalbaarheid robotpakket: 0,0004 inch / 0,010 mm

• Max. gewicht onderdeel met enkele robotgrijper: 7,9 lb / 3,6 kg

• Maximaal gewicht onderdeel met dubbele grijper van de robot: 5,0 lb / 2,3 kg per grijper
