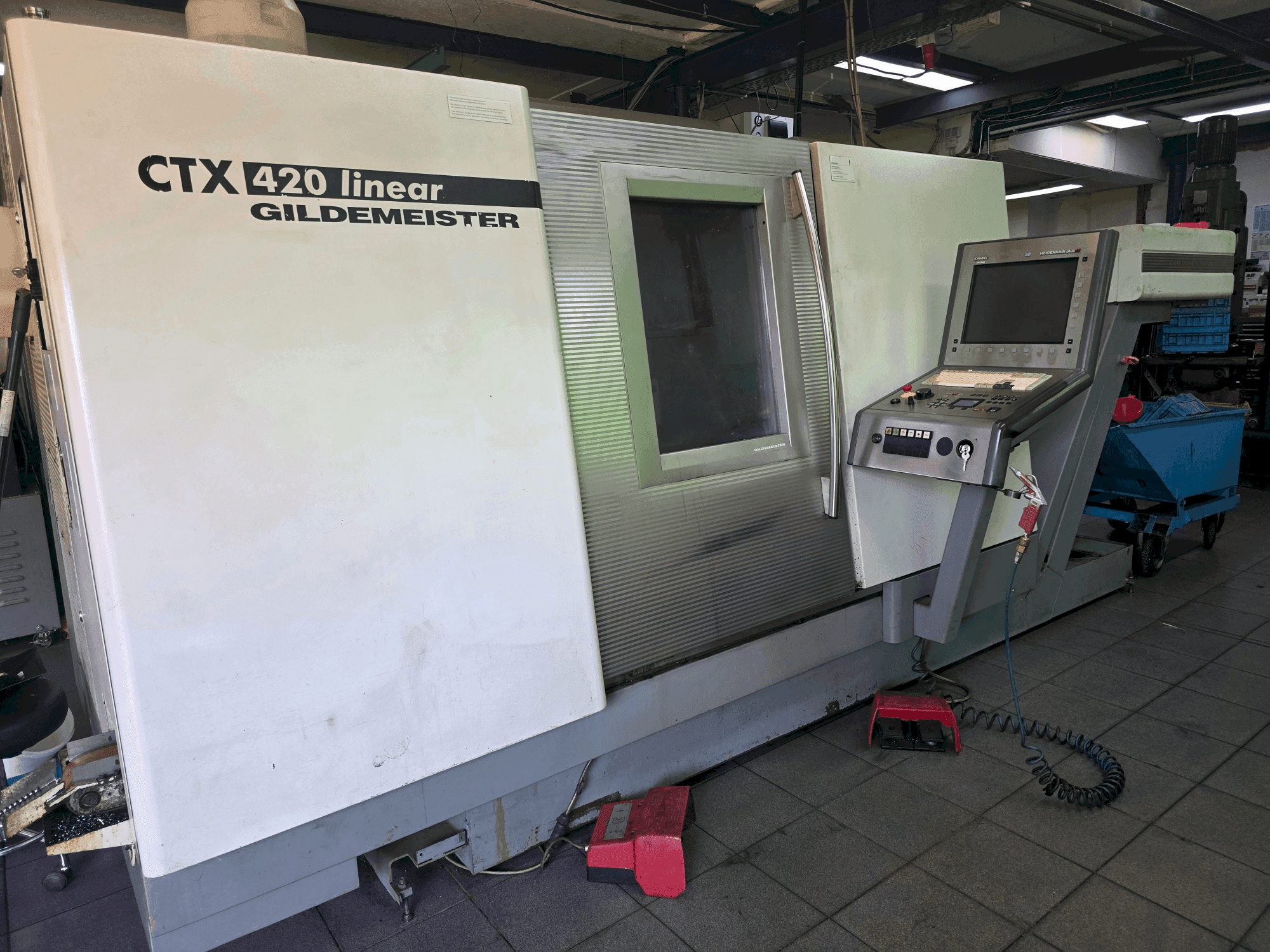

Gildemeister - CTX 420 linearDE-TUR-GIL-2008-00003

• C-as

• Y-as

• Gedeeltelijk hol kleminrichting

• Drukverschilklemming voor de hoofdspil

• Werkstukopvangvoorziening, pneumatisch bediend, met transportband, voor werkstukken d 65 mm x 200 mm lang

• Gereedschapskoepel volledig gereviseerd

• Eindvoorraad inbegrepen

• Gereedschapmeetinrichting in het werkgebied, zwenkt automatisch in (beperkingen: klembekken van kleminrichting mogen niet groter zijn dan 280 mm

• CNC-besturing: HEIDENHAIN Plus iT

• Opspannen: Gedeeltelijke holle kleminrichting

• Ondersteuning: Achterklauw

• Staat: Machine volledig klaar voor draaien


Belangrijkste uitbreidingen en functies

• Bedieningsuitbreiding (B-A0111): Uitbreiding besturing TurnPlus voor CTX 420/520 lineair 8

• Spilklemming (B-B0030): Drukverschilklemming voor de hoofdspil 9

• Gereedschapsmeting (B-H2305): Gereedschapsmeetapparaat in het werkgebied, automatisch zwenkbaar in 10 Opmerking: De draaicirkel van de klembekken van het opspanapparaat mag bij gebruik van het meettoestel niet groter zijn dan 280 mm11.

• Olienevelafscheider (B-H2310): Olienevelafscheider via mechanisch industrieel filter, $1500 m^{3}/h$ 12

Pakket voor bewerken van stafmateriaal (B-E2302)

Dit pakket bestaat uit: 13 - Holle kleminrichting, Ø 68 mm 14 - Werkstukverwijderinrichting, pneumatisch bediend, met transportband 15 Voor werkstukken tot: $65 mm}$ lang 16 - Aansluiting voor stavenaanvoer- of stavenlaadmagazijn 17 - Signaallamp 4-kleurig 18

Service en documentatie

• Spanapparaat Service (B-Z0010): Montage/functietest van een (bijgeleverde) klauwplaat in de fabriek, eventueel inclusief aanpassing van de klauwplaatflens19. Opmerking: Verbindingsstuk en eventueel benodigde klauwplaatflens moeten ook worden geleverd20.

Extra uitrusting

• Spanentransporteur

• Olienevelafscheider via mechanisch industrieel filter, 1500 m³/h

• Verwerking pakketstaaf G

• Signaallamp 4-kleuren

• Holle kleminrichting, Ø 68 mm

• Inclusief hijsbalk

• 10x AGW axiaal

• 10x AGW radiaal

• 39x kotterbeugelhouders

• 29x draaibaarhouders

• 2x walsgereedschap

• 3x doorslijpzwaardhouders

• 1x Berg klauwplaat type KH 200

• 93x bekkenset voor 3-klauwhouder

• 1 set machinedocumentatie
