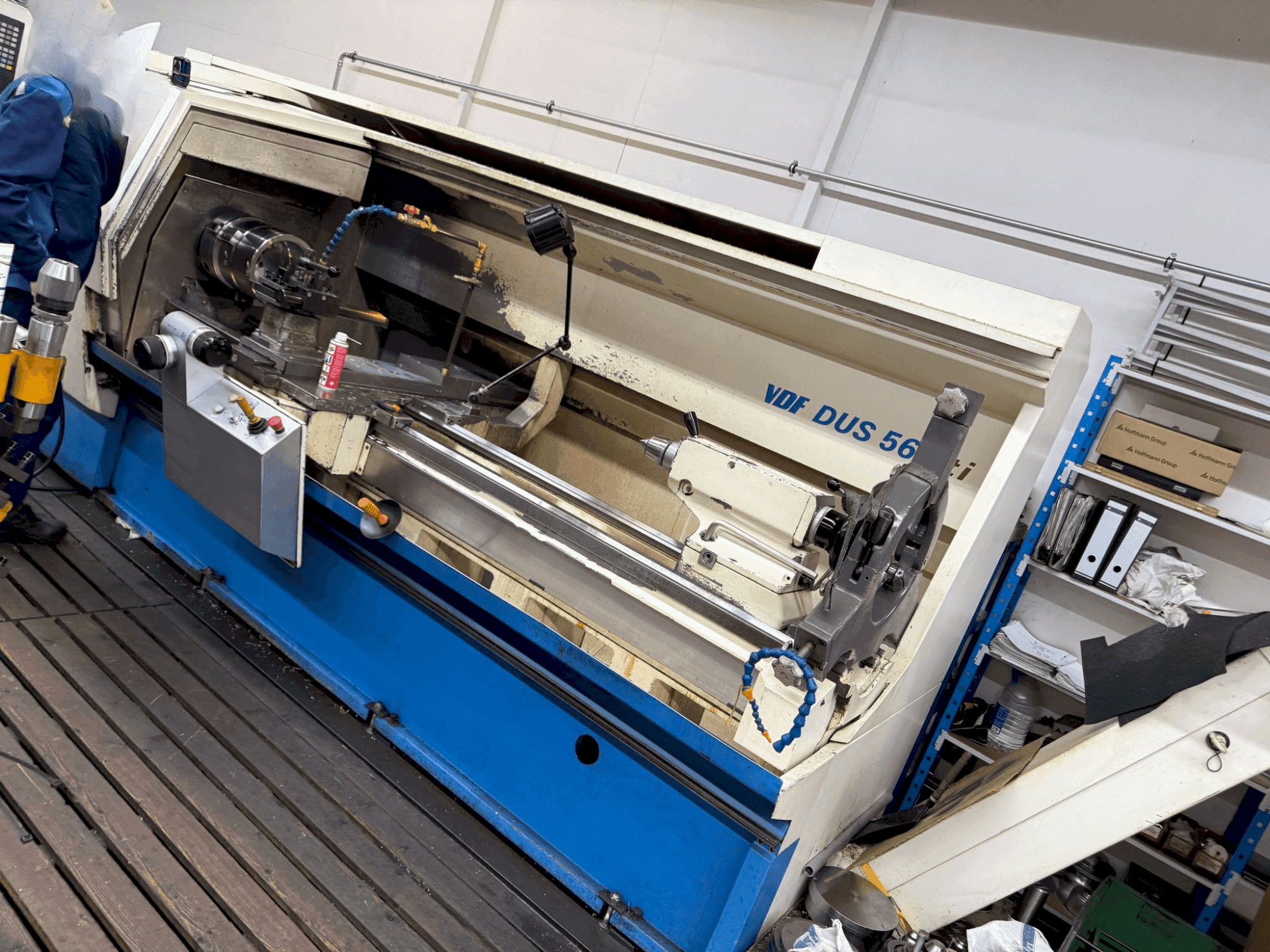

BOEHRINGER - VDF DUS 560 tiDE-TUR-BOE-2001-00001

Aanvullende uitrusting

• Schroefdraadafstanden: Metrische draad (longitudinaal, vlak en conisch) mm 0,1-400

Voordelen van de machine

Technische voordelen van de machine

• Circulatiediameter over bed: 570 mm /circulatiediameter over tegenoverliggende glijbaan: 365 mm
• Beweging van de tegenoverliggende schuif: 345 mm / beweging van de bovenste steun: 125 mm / centerhoogte over vlakke baan: 280 mm
• Bedbreedte: 380 mm / geleiderlengte: 520 mm / geleiderbreedte: 225 mm / geleiderlengte: 680 mm / breedte bovenste steun: 140 mm
• Diameter pinol: 100 mm / pendelslag: 190 mm / interne conus van het pistool: mk5/ centreerhoek: 60 graden
• Span- en geleidingstoestel: kopschijfdiameter: 560 mm / drie- en vierklauwplaten diameter: 250... 315 mm/grootste geleidingsdiameter van de vaste bankschroef: 315 mm/grootste geleidingsdiameter van de rijdende bankschroef: 160 mm
• Vliegen (max. Zwaartepuntafstand): 200 mm/van voorkant spaninrichting: 400 kg/met losse kop: 1000 kg/met rijbankschroef en 1 instelbankschroef: 1300 kg/met rijbankschroef en 2 instelbanken: 1600 kg
