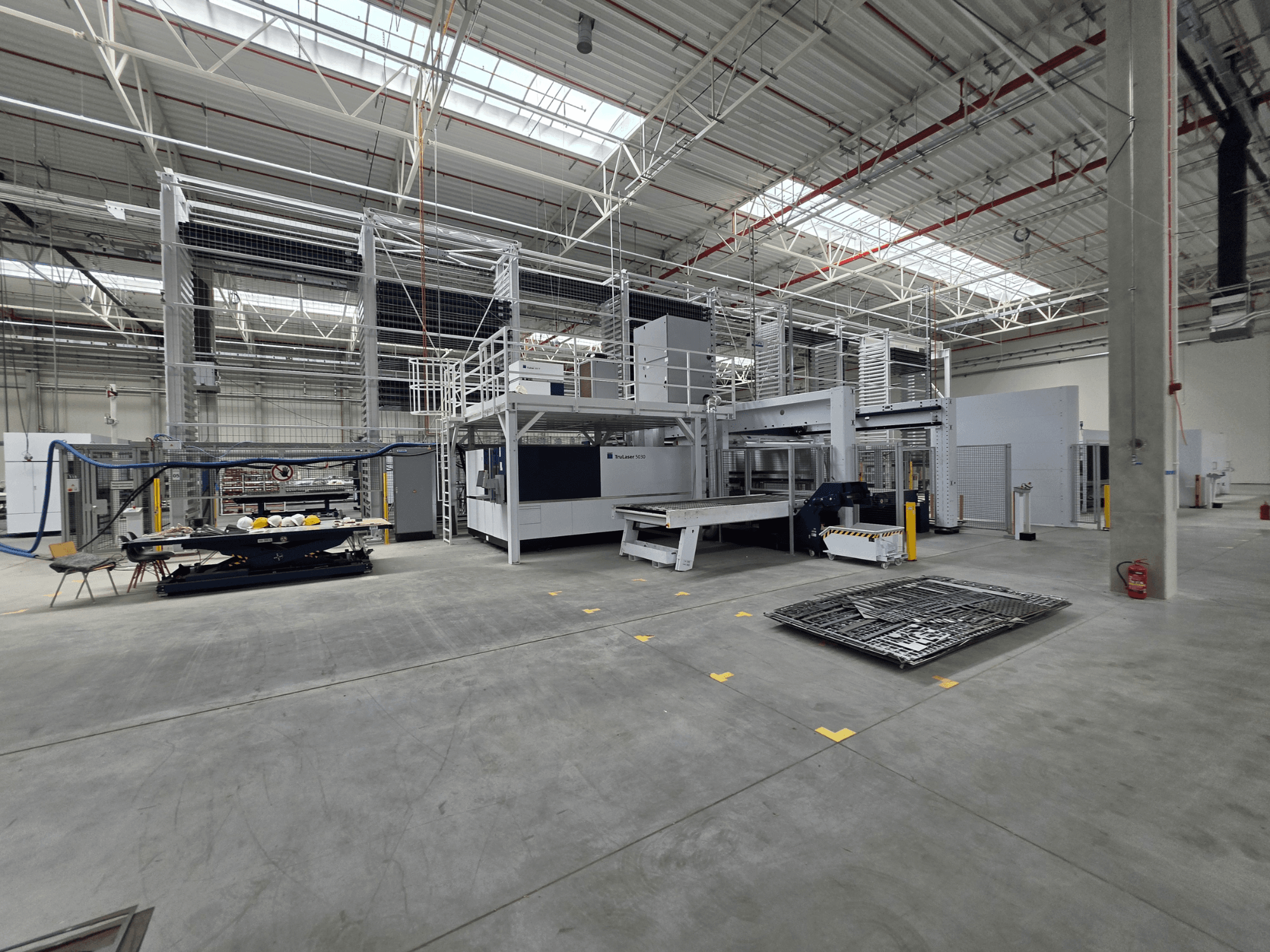

TRUMPF - Automated Sheet Metal Production SystemPL-OTH-TRU-2022-00001

• Opslagsysteem: STOPA Compact II

  • Type: Geautomatiseerd opslagsysteem voor plaatwerk met chaotisch opslagbeheer

  • Opslaghoogte: 7.900 mm

  • Plaatformat: 3.050 x 1.525 mm

  • Maximale belasting per opslagplaats: 3.000 kg

  • Aantal opslagplaatsen: 266

  • Totale opslagcapaciteit: 798 t

  • Configuratie: 8 secties/torens, tot 37 opslagniveaus per sectie

  • Palletafmetingen: GF 3.050 x 1.525 x 90 mm

  • Pallettypes: SPO, SPMgl

  • Laadhoogtes: 185 / 275 / 460 mm

  • Functies: Automatische opslag en ophaling van materiaal; automatische materiaaltoevoer naar aangesloten productiecellen; opslaginterface voor geïntegreerde productiemachines

• Opslagbesturing

  • Besturingssysteem van de server: Windows Server 2022

  • Centraal opslagbeheer en geautomatiseerd materiaalstroombeheer

  • Integratie met TRUMPF-productieapparatuur

• Aangesloten productiecellen

  • TRUMPF TruLaser 5030 fiber (L76)

    • Machinetype: CNC 2D-fiberlasersnijmachine

    • Werkgebied: 3.000 x 1.500 mm

    • Laserbron: TruDisk 6001, 6.000 W

    • CNC-besturing: Siemens SINUMERIK 840D sl

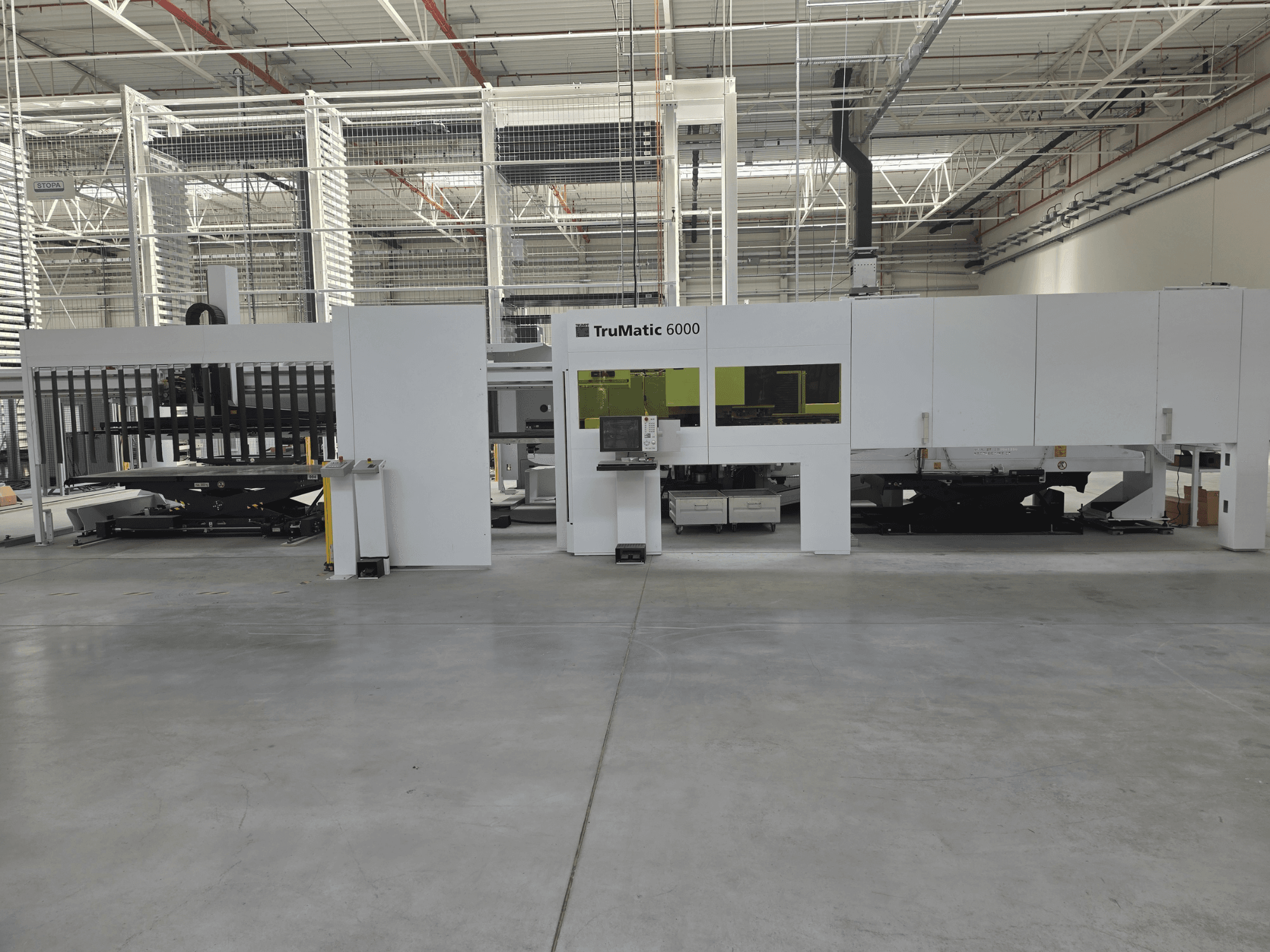

  • TRUMPF TruMatic 6000 fiber

    • Machinetype: Gecombineerde CNC-pons- en fiberlasersnijmachine

    • Werkgebied: 3.050 x 1.550 mm

    • Laserbron: TruDisk 3001, 3.000 W

    • Maximale ponskracht: 180 kN

    • Lineair gereedschapsmagazijn: 25 posities

  • TRUMPF TruBend Center 7030 (B34) – Cel 1

    • Machinetype: Automatisch plaatbuigcentrum

    • Max. buiglengte: 3.123 mm

    • Max. dikte: constructiestaal 3,0 mm; roestvrij staal 2,2 mm; aluminium 4,0 mm

    • Max. dooshoogte: 220 mm

  • TRUMPF TruBend Center 7030 (B34) – Cel 2

    • Dezelfde specificaties als Cel 1

• Systeemfunctionaliteit (overzicht)

  • Centrale geautomatiseerde opslag en uitgifte van ruwe plaatmaterialen

  • Automatische materiaaltoevoer naar aangesloten laser-, pons-laser- en paneelbuigcellen

  • Automatische overdracht tussen opslag- en productiestations

  • Gecentraliseerde plaatverwerking met hoge capaciteit

• Hoofdconfiguratie van het systeem

  • 1 x STOPA Compact II geautomatiseerd plaatopslagsysteem

  • 1 x TRUMPF TruLaser 5030 fiber 2D-lasersnijcel

  • 1 x TRUMPF TruMatic 6000 fiber pons- en lasersnijcel

  • 2 x TRUMPF TruBend Center 7030 automatische buigcellen voor panelen

Aanvullende uitrusting

• Voor TRUMPF TruLaser 5030 fiber (L76)

  • Automatische palletwisselaar

  • LiftMaster Compact 1530 (automatisch laden en lossen)

  • STOPA-opslagkoppeling/interface

• Voor TRUMPF TruMatic 6000 fiber

  • SheetMaster 3000 x 1500 mm (automatische plaatverwerking)

  • GripMaster 3000 x 1500 mm

  • Integratie/interface opslagsysteem

• Voor TRUMPF TruBend Center 7030 (beide cellen)

  • 2-assige werkstukmanipulator

  • 5-assige achterste aanslag

  • Roterende manipulator

  • ToolMaster Bend

  • Automatisch laden en lossen

  • Opslaginterface

• Systeembreed

  • Centrale opslagbeheerserver (Windows Server 2022)
