BAZHOU - Wanxin RO-OTH-BAZ-2021-00001

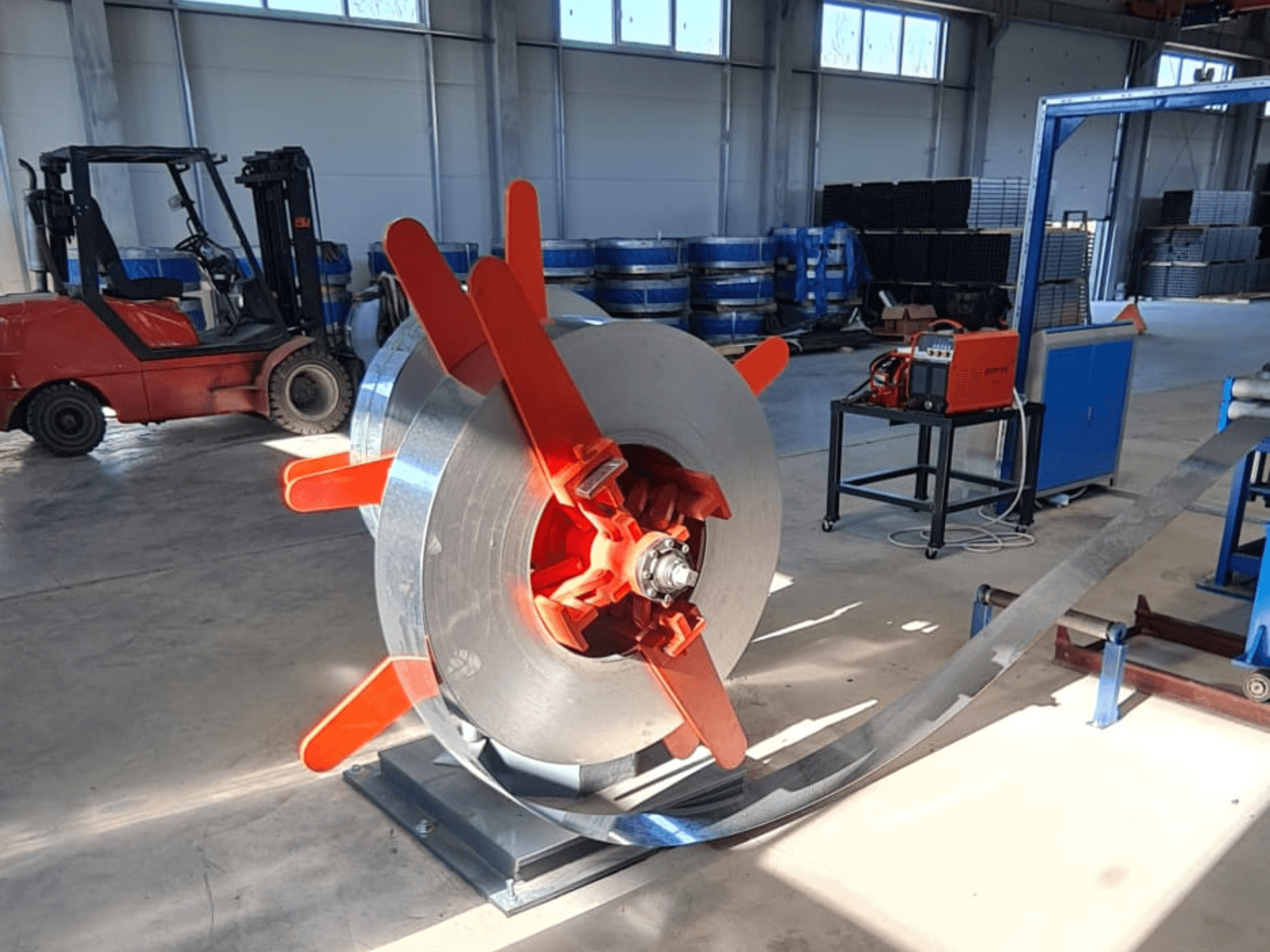

Gebruikte buisproductielijn Merk: Bazhou Wanxin Industrial and Trading Bouwjaar: 2021 De buisproductielijn bestaat uit: Afrolunit met twee stations Functie: Rolt de rol passief af. Constructie: Ontwerp met twee stations en 180°-rotatie; handmatige uitbreiding. Voordelen: Snel laden, eenvoudige en handige bediening. Hydraulische schaar en stomplasmachine Functie: Snijdt de voor- en achteruiteinden van de strip af, centreert de strip en last deze weer aan elkaar. Constructie: Handmatige hydraulische schaar met giek, voorste en achterste drukrollen, voorste en achterste centreerrollen, lasapparaat. Snijmethode: Hydraulische schaar Persmethode: Dubbelcilinderpers Lasmethode: Handmatig lassen Coilaccumulator Functie: Om een continue productie van de gelaste buis te waarborgen, is er een opslagunit geïnstalleerd na de knip- en stuiklasinstallatie. Deze voert de band continu aan terwijl het materiaal wordt voorbereid voor het laden, afrollen, knippen en lassen. Constructie: Frametype, met beweegbare en vaste frames (inclusief toevoerinrichting). Toevoersnelheid: max. 120 m/min Opslagsnelheid: max. 200 m/min Lengte opgeslagen band: 200-400 m Motor klemrol: AC 11 kW Vorm- en kalibratiemachine Werkhoogte: +850 mm Vermogen: AC/DC-motor 160 kW, 1000-2000 tpm Tandwielkast: gehard Opstelling: passieve 5-rollenrichtmachine, verticale rollen voor bandtoevoer; vormgeving via 7 horizontale walsen en 8 verticale walsen; geleiding, persen, ontbramen, koeling en kalibreren via 6 horizontale walsen en 5 verticale walsen; 1 ronde kalibreerstand. Ronde kalibratiestand: 1 set afvlakinrichting; 2 zijden met 8 rollen, 4 rollen per zijde; Ø 30 mm, 40Cr, gehard, getemperd en gehard. Horizontale rolschacht: Ø 60 mm, lagerpositie 55, materiaal 40Cr Oppervlaktebehandeling horizontale walsen: Oppervlakteharding, HRC 50-55 Lagerschuif: Gesmeed staal 45# Verticale walsas: Ø40 mm, materiaal 40Cr, gehard, getemperd en verhard Verticale en horizontale rollen – Standaarduitvoering: portaaltype, openingsbreedte 120 mm, klemkracht van de horizontale rolstandaard instelbaar via wormwieloverbrenging Materiaal van horizontale en verticale rolstandaards: gelast, gevolgd door verouderingsgloeien Tandwielkast: spiraalvormig kegelwiel Klemrolas: Ø50 mm, 2 klemrollen, instelbaar via handmatige schroefstang Geleidingsas: Ø40 mm Ontbraammes: 2 stuks, één in gebruik, één als reserve Koeltank Koudzaagmachine Functie: De koudzaagmachine is een van de belangrijkste machines in de ERW-productielijn. Deze kan de buizen tijdens de productie op hoge snelheid op de vooraf ingestelde lengte zagen. Type: KK-5-50 Buisdiameter: Ronde buizen Ø16-63,5 mm en bijbehorende vierkante en rechthoekige buizen Snijlengte: Elke lengte tussen 1 en 6 m Materiaaldikte: 0,6–2,5 mm Zaagmotor: 11 kW wisselstroommotor met frequentieomvormer Toevoermotor: 2,9 kW servomotor, Yaskawa Aandrijfmotor: 11 kW servomotor, Yaskawa Toevoermodus: Servogestuurde meertraps sneltoevoer Snelheid: max. 110 m/min Klemkracht: Pneumatisch Zaagblad: Ø400 mm Model zaagreductor: KK-80 Zaagslag (lengte tandheugel): 3 m Afmetingen machine: 4500 × 1500 × 1300 mm Transportbaan, tafel en verpakkingsmachine Functie: De gevormde buizen worden automatisch van de rol naar de tafel getransporteerd. Ze worden met behulp van een eenvoudige verpakkingsmachine in zeshoekige bundels verpakt. Lengte rollenbaan: 16 m, 1 motor YCT200-4A, 5,5 kW Opmerking: De technische gegevens en beschrijvingen zijn overgenomen uit de oorspronkelijke orderbevestiging. Ze zijn uitsluitend bedoeld ter informatie en zijn niet bindend.
