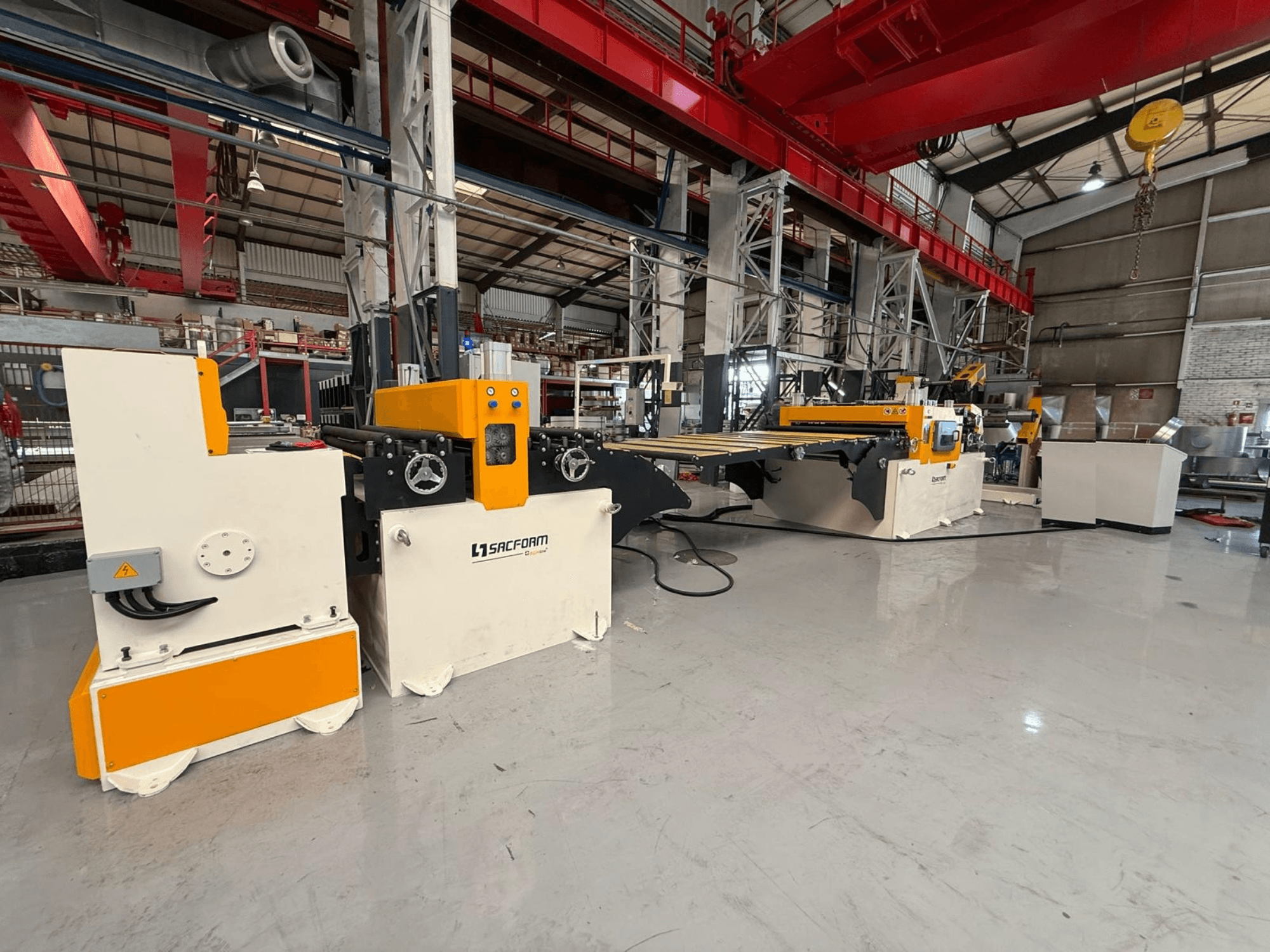

SACFORM - CRL1503-6PL-OTH-SAC-2025-00001

• Capaciteit: 1500 mm breed x 1–3 mm dik (AL/MS), tot 1,5 mm (SS), rollen van 6 ton

• Materialen: aluminium (AL), zacht staal (MS), roestvrij staal (SS)

• Afmetingen van de afgewerkte plaat: breedte 500–1500 mm; lengte 500–4000 mm

• Specificaties rollen: binnendiameter 490/610 mm; buitendiameter max. 1400 mm; gewicht max. 6000 kg

• Lijnsnelheid: 30 m/min vrije werksnelheid (start-stop-schaar voegt ~2,5 s per snede toe)

• Bedieners: 1

• Stroomvoorziening en nutsvoorzieningen:

  • Elektriciteit: 380 V, 3-fasig, 50 Hz; hulpvoeding 220 V, 50 Hz; 24 V DC-magneetventielen

  • Geïnstalleerd vermogen 32 kW; typisch werkverbruik 13 kW

  • Perslucht: 6 bar

  • Hydraulica: werkdruk 120 bar; hoofddruk 220 bar; 2 hydraulische aggregaten, elk 40 L

• Besturing en elektronica: Siemens-PLC; Siemens/Rexroth-elektronica en bedieningspaneel; 7-inch touchscreen; mogelijkheid tot ondersteuning op afstand

Lijnconfiguratie (meegeleverde modules en belangrijkste specificaties)

• Hydraulische spoelverladewagen:

  • Capaciteit 6000 kg (enkele spoel), max. breedte 1500 mm, max. buitendiameter 1400 mm

  • V-vormig bed, hydraulisch verschuifbaar en hefbaar (slag 300 mm), bediening via paneel

• Hydraulische afwikkelmachine met enkele doorn:

  • Capaciteit 6000 kg; max. bandbreedte 1500 mm; binnendiameter 490–610 mm; buitendiameter 1400 mm

  • Hydraulische doorn met conische uitzetting; gemotoriseerde trommel met reductor, instelbare snelheid

  • Bovenste druk-/veiligheidsarm; lasersensor voor gecontroleerd afrollen en automatische stop

• Automatisch inrijg-/doorvoerplatform met servogestuurde buigarm:

  • Automatisch inrijgen van de spoel en overdracht naar de richtmachine

  • Buigarm: 2 rollen Ø 110 mm, servogestuurd; 2 zuigers

  • Platformbeweging: hydraulisch omhoog/omlaag en vooruit/achteruit; automatisch, geen handmatige invoer

• Richtunit:

  • Snelheid tot 30 m/min; werkbreedte 500–1500 mm

  • Totaal 11 rollen: 7 richtrollen, 2 toevoerrollen, 2 klemrollen (allemaal Ø 110 mm)

  • Gemotoriseerde afstelling van de richtunit; hydraulisch te openen rollengroep

  • Pneumatische rol druk; tandwielgroep met geringe speling; tandwielmateriaal 8620

  • Verticale lagergeleidingen; 2 geleidingseenheden; breedte-instelling via tandwielsysteem

  • Inclusief PVC-coatingfunctie

• Servo-toevoer:

  • Snelheid tot 30 m/min; maximale breedte 1500 mm; dikte 1–3 mm

  • 2 servorollen (boven/onder) Ø 110 mm; rolmateriaal 4140

  • Op encoder gebaseerde lengtesnijregeling; pneumatische druk; tandwielen met geringe speling

  • Geleiding: dubbelzijdige zijdelingse geleiders, horizontale geleiderollen, aanpassing van de tandwielbreedte, uitlijning naar rechts/links tot 90°

  • Servobesturing: automatische toevoercyclus, programmeerbare snelheid, programmeerbare snijlengte en -aantal, geheugen voor 250 programma’s en tot 50 lengtes, 7" touchscreen, 8 externe uitgangen

• Start-stop guillotine-kniptang:

  • Snijcapaciteit 1–3 mm; breedte 1500 mm

  • Materiaal snijmes 2379; snijmessen met hoog koolstof- en chroomgehalte; 2 snijkanten boven, 4 snijkanten onder

  • Instelbare mesopening; mechanische plaatklem

  • Cyclusverlies van ca. 2,5 s per snede; teflon-geleidingen op de snijbalk

• Hydraulische en pneumatische merken: Bosch Rexroth/Bucher hydraulische ventielen; Festo/Pemaks pneumatiek; motoren Gamak/Yilmaz

• Elektriciteit/automatisering: Siemens-PLC; Siemens/Rexroth-componenten; schakelkast en automatiseringssysteem

Opmerkingen

• Capaciteit voor roestvrij staal beperkt tot een maximale dikte van 1,5 mm.

• De vermelde 30 m/min is de vrije lijnsnelheid; de werkelijke doorvoersnelheid is afhankelijk van de start-stop-snijcyclus (~2,5 s per snede).
