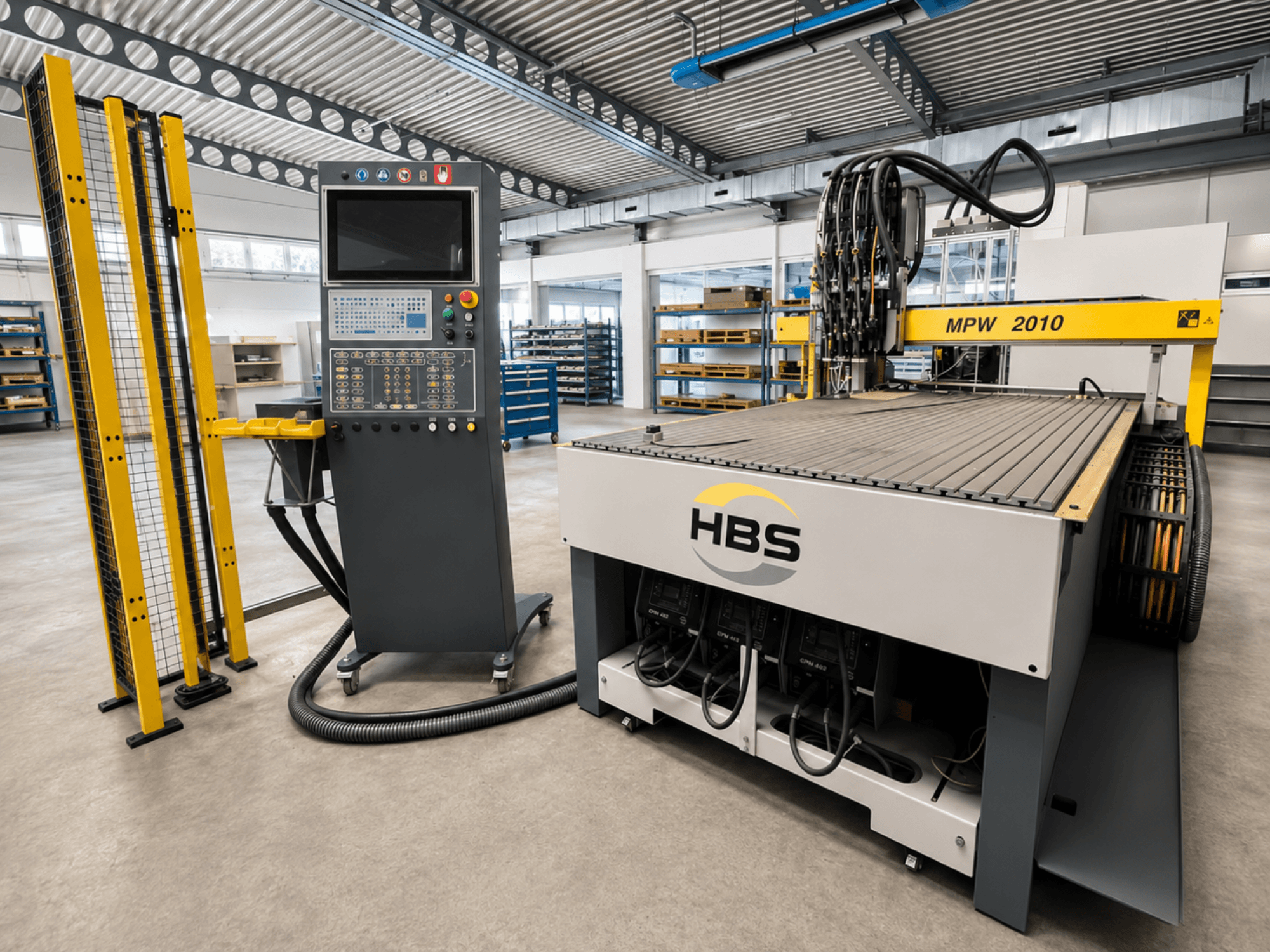

HBS - MPW 2010/3K/4MZ/1FKDE-OTH-HBS-2019-00001

- Werkbereik (X-as): 1250 mm (koppen 1 tot en met 3) / max. 1450 mm

- Werkbereik (Y-as): 2250 mm

- Werkslag (Z-as): 0-200 mm (gemotoriseerd, vrij programmeerbaar, totale slag 215 mm)

- Verplaatsingssnelheid (X-/Y-as): ca. 48 m/min

- Verplaatsingssnelheid (Z-as): ca. 25 m/min

- Lascapaciteit: ca. 30 tot 40 bouten/minuut

- Nauwkeurigheid van de machine (staal/aluminium): ± 0,2 mm (voor HBS CD-bouten Ø 3 - Ø 8 mm)

- Diameters van de boutjes: Ø 3 mm tot Ø 8 mm (met flens)

- Lengtes van de bouten: 8 mm tot 40 mm (toevoercapaciteit voor 7 tot 50 mm)

- Voedingsspanning: 3 x 400 V AC / 32 A / 50-60 Hz

- Aangesloten vermogen: max. 12 kVA

- Luchtaansluiting: min. 6 bar, max. 10 bar

- Luchtverbruik: ca. 10 l/gelaste bout

- Besturingseenheid: HBS PC Control (Schneider Electric)

- Aandrijfeenheden: 3 x HBS-CDMI 2402 / 230 V EU-eenheden

- Automatische bouttoevoersystemen: 1x HBS VBZ-3 volautomatisch bouttoevoersysteem met trechter

- Automatische laskoppen: 1x HBS KAH 412C LCD automatische laskop

- Veiligheidssysteem: veiligheidslichtgordijn van categorie 4 (1500 mm hoog) met omheining aan twee zijden en noodstop

Meegeleverde accessoires:

HBS-gereedschapskoffer/ombouwset voor KAH 412, pneumatische vastklemvoorziening (HBS-PN-NH), sproeier met 3 spuitmonden (MPW TC), VBZ-U6-ombouwset (Ø 3, 4, 6, 8 mm)
