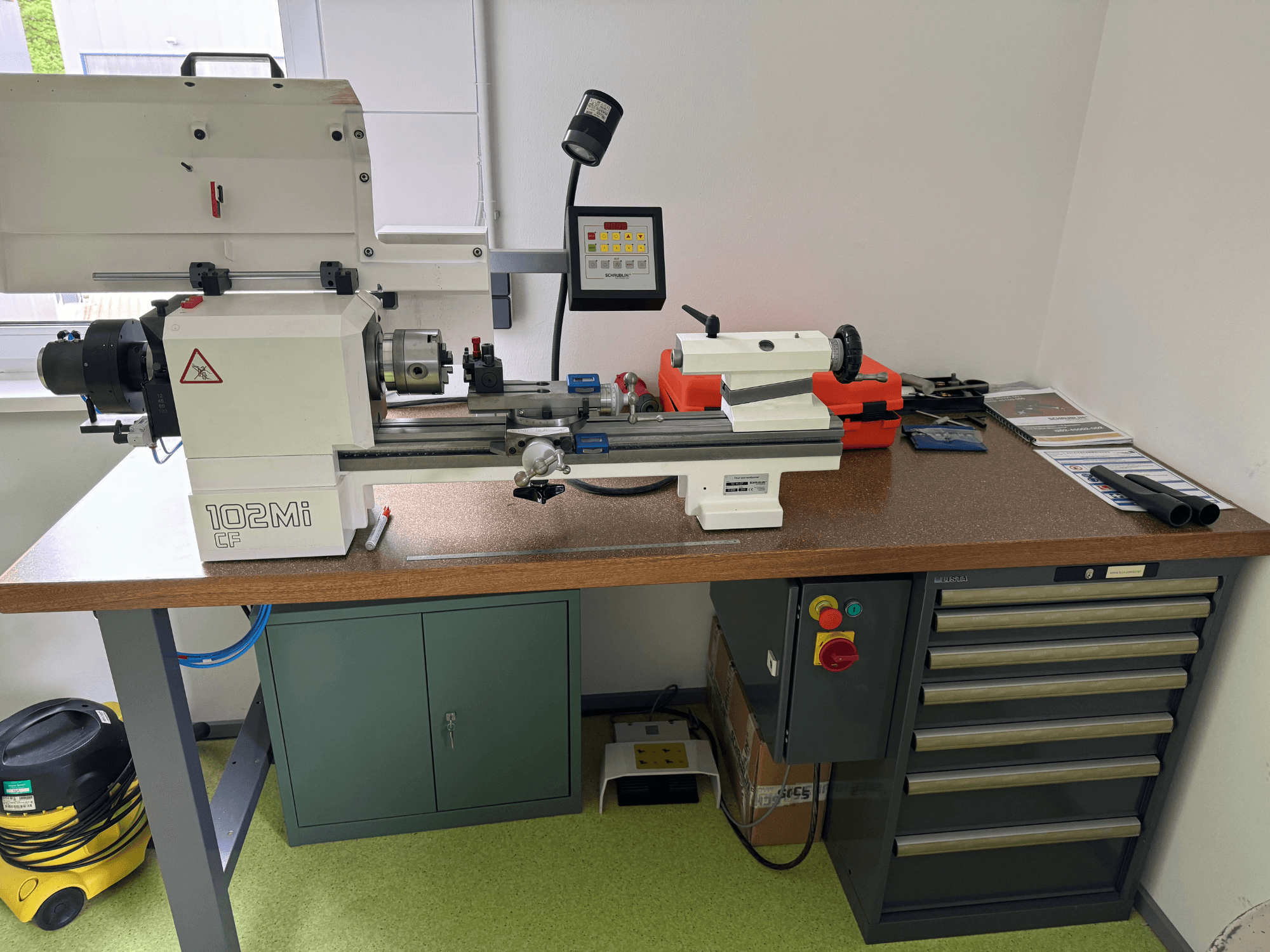

SCHAUBLIN - 102Mi W25DE-TUR-SCH-2019-00001

• Balhoofd: Geïntegreerde motor

• Montage: Gemonteerd op werkbank (Versie CE)

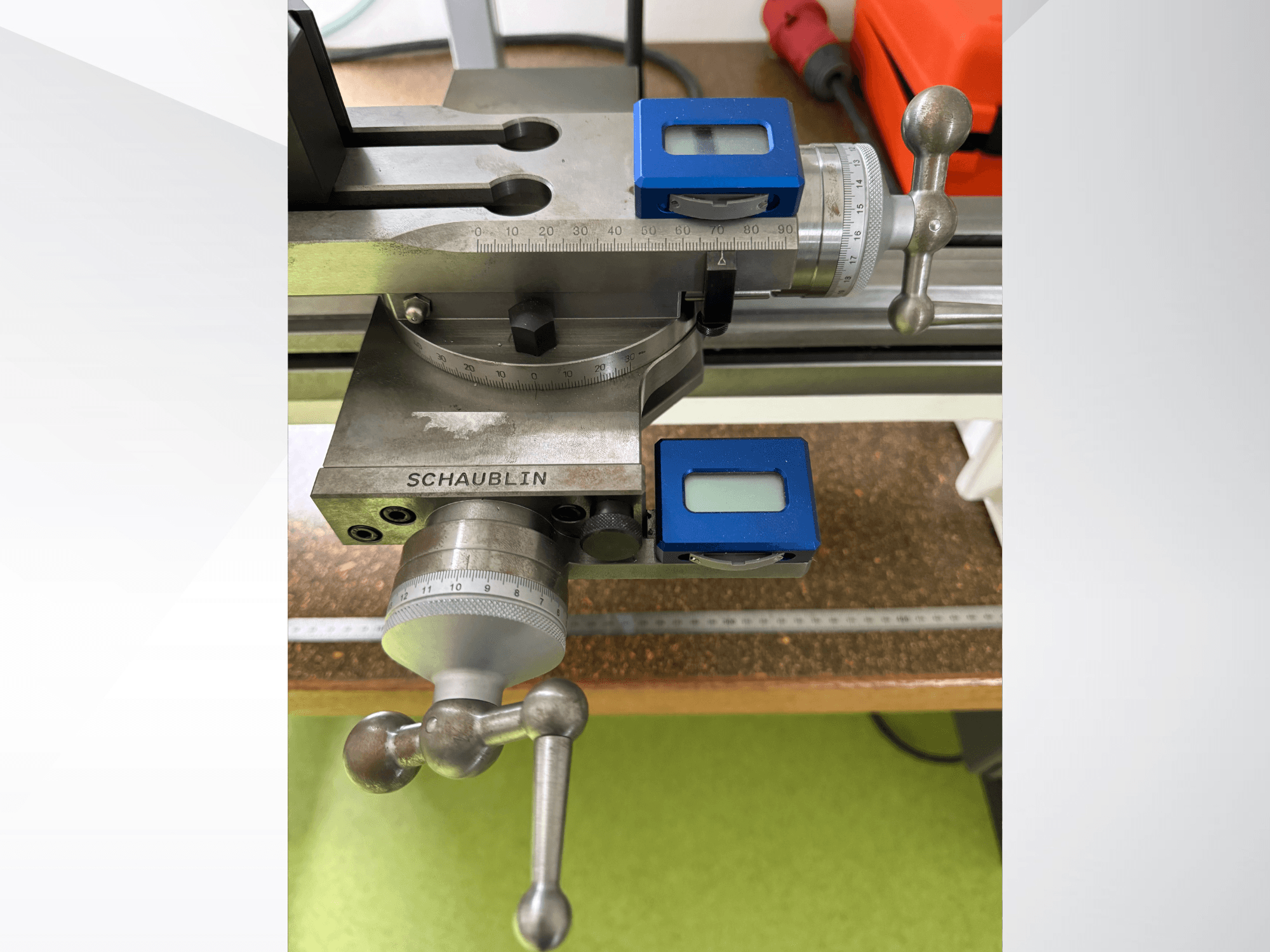

• Dwarsligger: Zwengelkruisplaat met digitaal meetapparaat

• Achtervork: Morseconus 2

Extra uitrusting

• Werkbank: 2000 x 800 x 900 mm

• Lista ladekast: 564 x 725 x 850 mm

• Pneumatisch opspanapparaat W25 met grafietverdeler

• Tripan-111S snelwisselsysteem voor gereedschapshouders

• Kotterbankhouder, 30° schuin, max Ø12 mm

• 3-klauwplaat W25/Ø100 (gietijzer, handmatig)

• Achteraanslag accessoire: Draaicentrum 60°, Ø18 mm (Gepy)

• Spantangset W25 (0,5-25 mm, 50 stuks)

• Mebiflex 70 lamp

• Max. Toelaatbare diameter over het bed: 200 mm

• Max. Toelaatbare Diameter Over Loopwagen (Kruisslede): 120 mm (60 mm met achtersteun)

• Hoogte midden boven bed: 102 mm

• Hoogte midden boven onderstel: 20 mm

• Max. Afstand tussen het midden: 470 mm

• Bedlengte: 1.000 mm

• Bed Hoogte: 168 mm

• Hoofdspilaandrijving: Wisselstroommotor, 1,5 kW (Continu bedrijf)

• Opties voor spiltype: W20 / W25

• Spiltoerental (traploos regelbaar): 100 - 6.000 tpm (min-¹)

• Spindel binnendiameter: 20 mm (W20) / 25 mm (W25)

• Max. Bar Capaciteit: 14,5 mm (W20) / 19 mm (W25)

• Verplaatsing (handmatig) op bed: 442 mm

• Dwarsverplaatsing (X-as): 100 mm

• Resolutie X-as (radius): 0,001 mm (digitaal)

• Verplaatsing in lengterichting (Z-as): 90 mm (Optioneel: 150 mm voor oriënteerbare bovenste slede)

• Resolutie Z-as: 0,001 mm (digitaal)

• Trapeziumvormige schroefas: Ø 9 x 2 mm spoed

• Max. Doorsnede gereedschapschacht: 16 x 16 mm (Multifix-Systeem) / 12 x 12 mm (Tripan-Systeem)

• Diameter gereedschapshouder: 20 mm (Multifix-Systeem) / 12 mm (Tripan-Systeem)

• Standaard losse kop: Morse 2 interne conus, 30 mm spindel buitendiameter, 80 mm slag

• Achteraanslag met hendel (optioneel): W20/W25 interne conus, 40 mm spindel buitendiameter, 100 mm slag

• Achteras met sterwiel (optioneel): W20/W25 interne conus, 40 mm spindel buitendiameter, 150 mm slag

• Snelspansysteem met hendel (optioneel): Max. spiltoerental 3.000 tpm

• Pneumatisch klemsysteem (optioneel): Instelbare axiale klemkracht, 500 daN bij 5 bar, max. spiltoerental 6.000 tpm

• Spilvergrendeling: Pneumatisch bediende spilvergrendeling, blokkeerkoppel 48 Nm bij 5 bar (max. toerental 3.000 tpm)

• Vaste steun (optioneel): Vrijloop, stationaire steun, Ø 0,01 tot 40 mm

• Elektrische aansluiting: 400 V, 50/60 Hz, nominale stroom 12 A (ingangszekering max. 20 A), +/- 5% toegestane spanningsschommelingen

• Stroomverbruik: 1,8 kVA

• Geluidsniveau onder belasting bij bedieningsstation: < 60 dBA

• Bedrijfstemperatuur: +15°C tot +30°C (+5°C tot +40°C voor digitale meetapparaten)

• Relatieve Vochtigheid: 5% tot 80%

• Digitale meeteenheid Batterij: 1x Lithium 3V, Type CR 2032 (Stroomverbruik: 45 µA, Levensduur: 5.000 uur continue werking)

• Vloerbelasting: 263 kg/m²

• Laadvermogen vloer: 113 kg/m²
