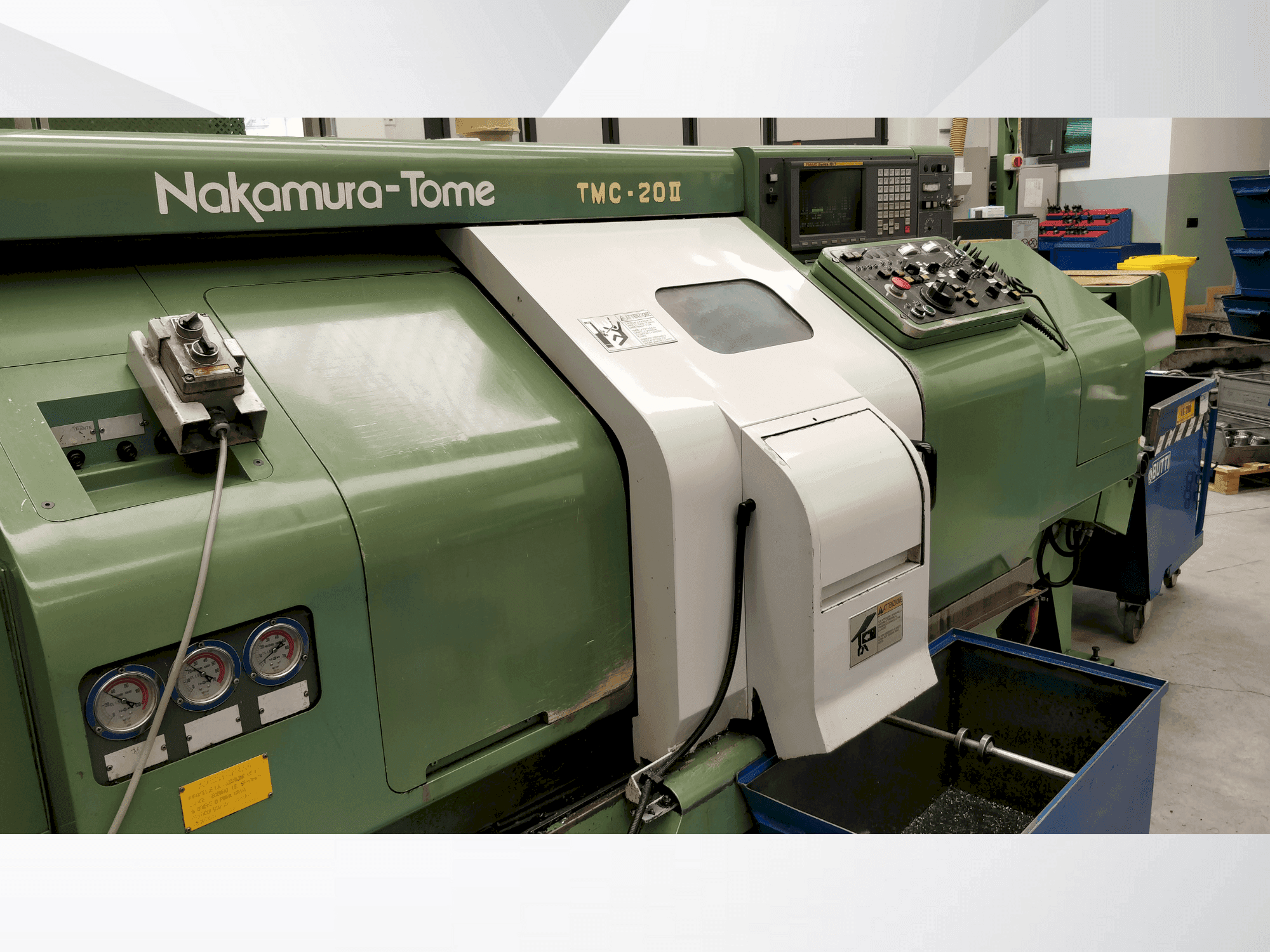

NAKAMURA-TOME - TMC20-IIIT-TUR-NAK-1995-00001

Voordelen van de machine

Technische voordelen van de machine

• Type besturing: fanuc 18ta / aantal bestuurbare assen: 3 assen (x, z, c) voor tmc-20iim; 2 assen (x, z) voor tmc-20ii / programmaopslagcapaciteit: 20m (bandlengte) standaard / aantal geregistreerde programma's: 63 programma's / crt display: 9" crt (monochroom) / i/o functie: rs232c
• Type spilneus: a2-5 / spankopmaat: b / spilboring: 62mm / hoofdspilmotor: ac 11/7. 5kw / spilsnelheden: 45-4500 min-¹ / holle klauwplaatcilinder is standaard / voorste lager binnendiameter: 90mm / gat door trekbuis: 52mm
• Type revolverkop: trommeltoren / aantal gereedschappen: 10 / gereedschapsmaat vierkant: 25mm x 20mm / gereedschapsmaat rond: 32mm, 25mm / nauwkeurige indexering: 0. 2 sec/station / aantal roterende gereedschappen: 10 / snelheden roterend gereedschap: 30-3600 min-¹ / freesmotor: ac 2. 2/1. 5kw / de 10 optionele frees-/boorstations worden afzonderlijk aangedreven door een 2. 2kw motor
• X-, z-as aandrijfmotor: ac 0. 9kw (x), ac 1. 8kw (z) / x, z-as slag: 162. 5mm (x), 340mm (z) / x, z-as verplaatsingssnelheid: 16 m/min (x), 24 m/min (z) / borstelloze ac-servomotoren met hoge respons voor x- en z-as
• Spilkopverplaatsing: 350mm / ijlgang kop: 24 m/min / type spilneus: a2-5 / klauwplaatmaat: 6" klauwplaat / spilboring: 47mm / tweede spilmotor: ac 5. 5/3. 7kw / spilsnelheden: 45-4500 min-¹
• Totale afmetingen (l x b x h): 1933mm × 1450mm × 1825mm / totale afmetingen met 2e spindel (l x b x h): 2905mm × 1665mm × 1825mm / machinegewicht: 2700 kg; 3000 kg met 2e spindel / krachtbron: 26. 5 kva
• Staafdiameter: 10-45mm / staaflengte: 2,5m, 3,0m, of 4,5m / spindelsnelheid: 10000-3500 tpm / aanvoersnelheid: 220 mm/sec / max. 0m / spindelsnelheid: 10000-3500 tpm / aanvoersnelheid: 220 mm/sec / max. Aanvoerkracht: 50 kg / restafvoer: type achter- of voorafvoer
