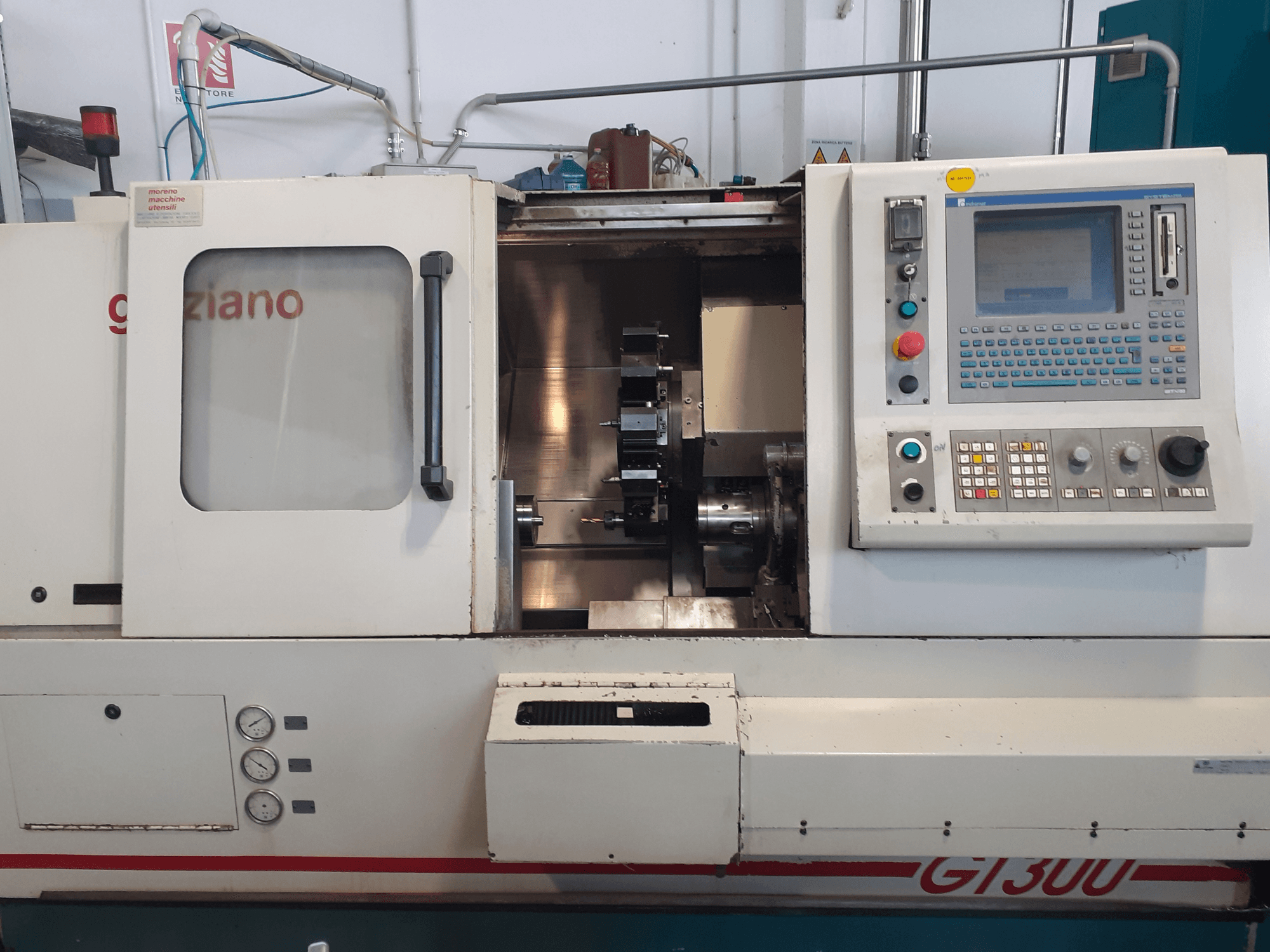

Graziano - GT 300IT-TUR-GRA-1998-00002

Hoofdconfiguratie

• Gereedschapstoren: 12 posities, VDI 30

• Besturingseenheid: MTC 200

Hoofdspil

• Spilneus: ASA 5"

• Max. spiltoerental: 5.000 rpm (optioneel 6.000 rpm)

• Toerentalbereik bij constant vermogen: 800–6.000 tpm

• Max. spindelmoment: 114 Nm bij 800 t/min / 130 Nm bij 1.000 t/min

• Spindelvermogen: 10 kW continu / 14 kW intermitterend

• Diameter spanklauw: 175 mm

• Boring spil: 66 mm

• Diameter voorste spindellager: 100 mm

• Smering spindellager: vet

• Toerentalbereik: 1

• Hulpspil / Tegenas: Nee

Werkgebied / Capaciteit

• Afstand tussen de spilcentra: 590 mm

• Hoogte tussen de spilcentra: 190 mm

• Draaicirkel over bed: 330 mm

• Draaicirkel over slede: 260 mm

• Max. draaidiameter: 230 mm

• Stangdiameter: 52 mm

• Verplaatsing Z-as: 500 mm

• X-as verplaatsing: 160 mm

Kogelomloopspindels

• Z-as: 32 × 10

• X-as: 32 × 10

Aanzet / Assen

• Eks-as snelle verplaatsing: 30 m/min

• E-as snelle verplaatsing: 30 m/min

• Eksnelheid C1-as: 100°/min

• Koppel C1-as: 130 Nm

• Z-as-stuwkracht: 4.500 N (instelbaar via CNC)

• X-as stuwkracht: 4.500 N (via CNC instelbaar)

• Aantal assen: 2 (3 optioneel)

Meetsysteem

• Z-as: Absolute draai-encoder (lineair optioneel)

• X-as: optische schaal

• Resolutie lineaire assen X/Z: 0,001 mm

• Resolutie C-as: 0,001° (optioneel)

Gereedschapstoren / Aangedreven gereedschappen

• Aangedreven gereedschappen: Ja

• Gereedschapstoren: Sauter Type 0.5.450.216

• Aantal gereedschapsposities: 12

• Gereedschapsinterface: VDI 30

• Schaafsteelafmetingen: 20 × 20 mm

• Toerental aangedreven gereedschap: 4.000 tpm

• Vermogen aangedreven gereedschap: 4 kW

• Koppel van aangedreven gereedschap: 20 Nm

Elektrische uitrusting

• Spanning: 400 V ±10%

• Frequentie: 50/60 Hz ±1%

• Aangesloten vermogen: 24 kVA

• Zekeringen voor 400 V-netbeveiliging: 50 A

• Stroomonderbreker 400 V: 39 A

• Doorsnede aansluitkabel: 4 × 10 mm²

Hydraulische unit

• Max. werkdruk: 45 bar

• Tankinhoud: 40 L

• Pompdebiet: 14 L/min

Assmeersysteem

• Tankinhoud: 2,7 L

Koelsysteem

• Tankinhoud: ca. 240 L

• Pompdebiet: 30 L/min

• Doorstroom naar gereedschap: 14,5 l/min

• Druk: 5 bar

Koelvloeistofreservoir voor kop

• Inhoud: 10 L (met warmtewisselaar)

Besturingseenheid

• Besturing: MTC 200
