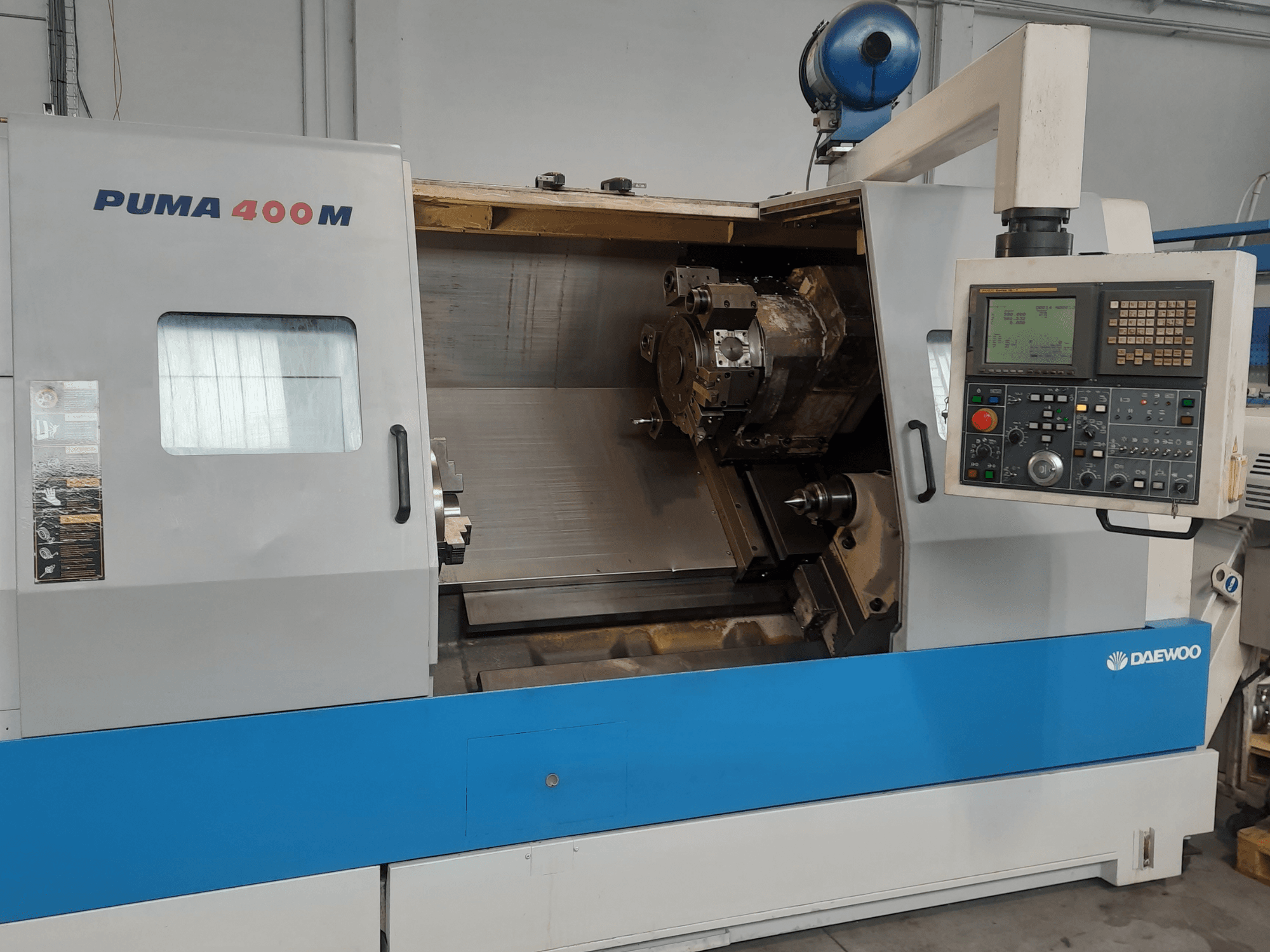

DAEWOO - PUMA 400MBIT-TUR-DAE-2002-00003

Werkbereik:

• Zwaaibereik boven het bed: 700 mm

• Zwaaibereik boven zadel: 480 mm

• Aanbevolen bewerkingsdiameter: 315 mm

• Maximale bewerkingsdiameter: 460 mm

• Maximale bewerkingslengte: 1.050 mm

• Diameter trekbuis: 91 mm

Asverplaatsing:

• C: 360° (indexstap 0,001°)

Hoofdspil:

• Klauwplaatdiameter: 304 mm

• Spilneus: ASA A2-8

• Spilboring: 102 mm

• Diameter voorste spindellager: 160 mm

• Vermogen spindelmotor: 22/30 kW

Gereedschapstoren:

• Type gereedschapshouder: VDI 50

• Externe gereedschapshoogte: 25 mm

• Maximale diameter boorstang: 50 mm

• Indexeringstijd revolver: 0,25 s

Aangedreven gereedschappen:

• Toerentalbereik: 30–3.000 tpm

• Motorvermogen: 3,7/5,5 kW

• Maximale spantangcapaciteit: 25 mm

• Maximale tapcapaciteit: M20

Aanvoersnelheden:

• Eksnelverplaatsing X-as: 16.000 mm/min

• Eilige verplaatsing Z-as: 20.000 mm/min

• Vermogen X-as-aandrijfmotor: 3,8 kW

• Vermogen Z-as-voedingsmotor: 5,0 kW

Tailstock:

• Diameter spil: 120 mm

• Conus van de spil: MT6

• Slijpspilverplaatsing: 120 mm

Elektrische gegevens:

• Benodigd vermogen: 50 kVA

• Vermogen koelvloeistofpomp: 0,24 kW

Vloeroppervlak: 3.890 × 2.390 mm
