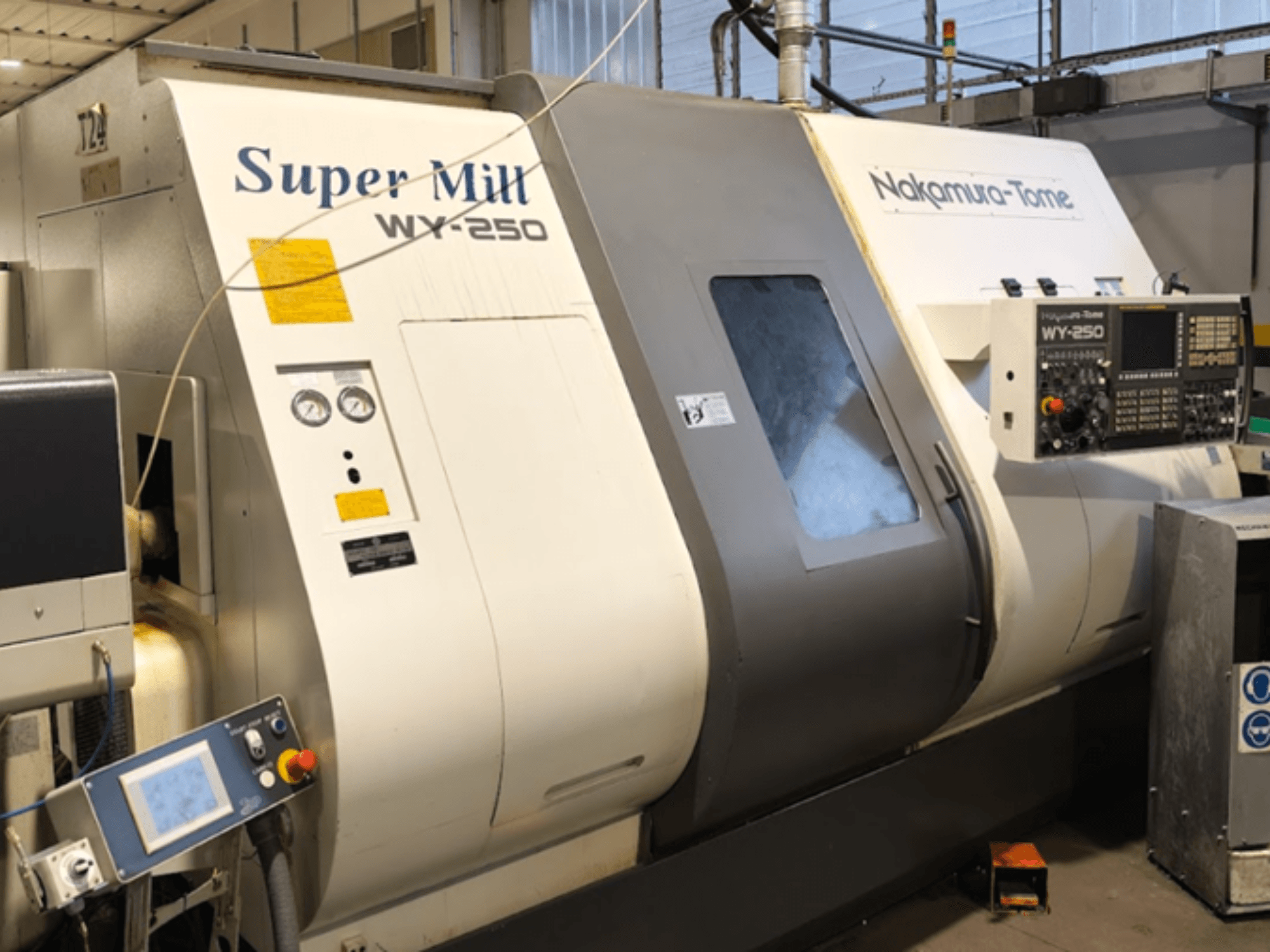

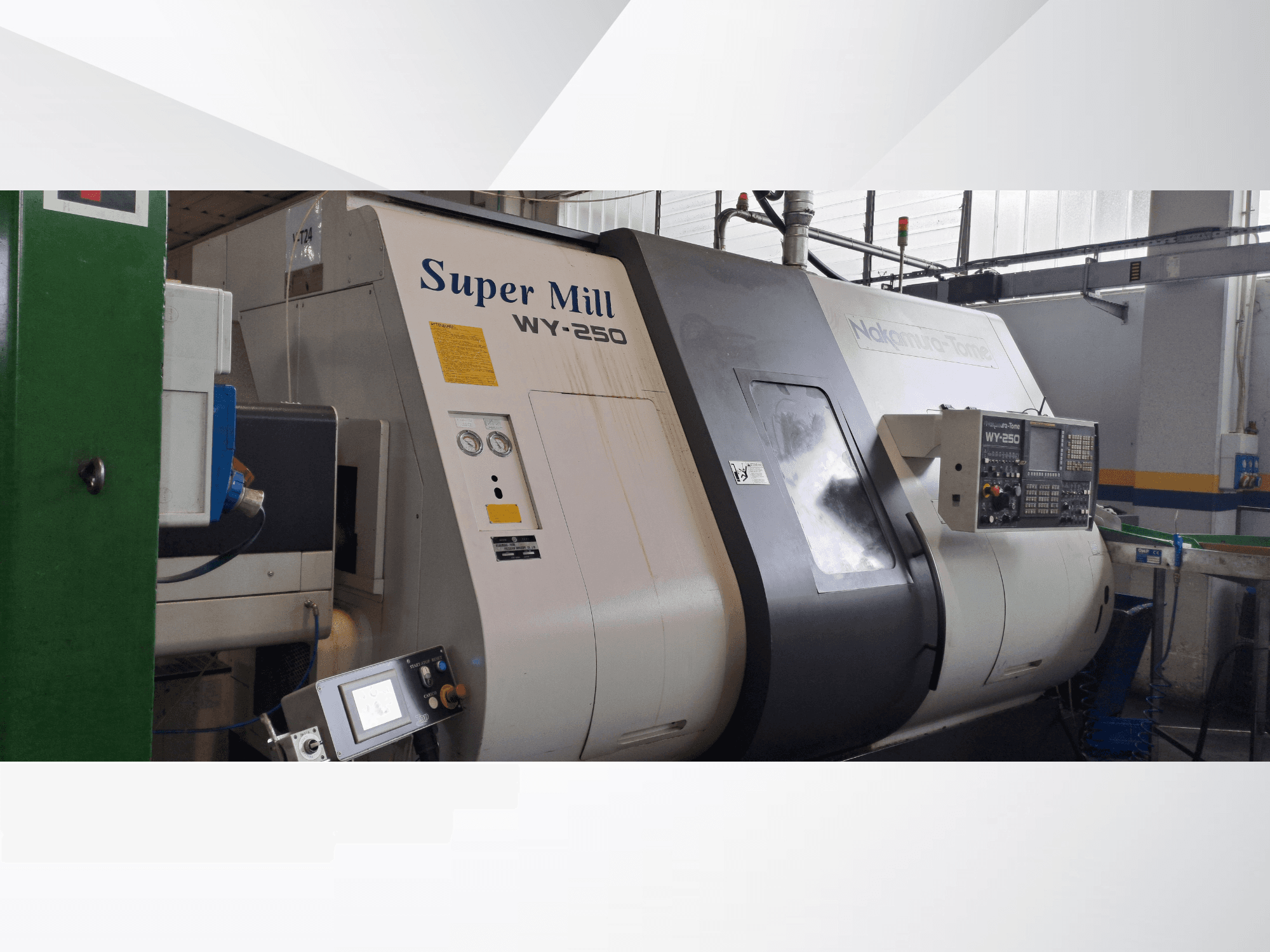

NAKAMURA-TOME - WY 250IT-TUR-NAK-2007-00002

• Reizen:

  • X1: 160,5 mm

  • X2: 165 mm

  • Z1/Z2: 580 mm

  • Y1: +50 / -50 mm

  • Y2: +20 / -50 mm

• Meegeleverd gereedschap:

  • 4x externe gereedschapshouders

  • 4x gereedschapshouders voor gelijktijdige montage van 2 tegengestelde gereedschappen

  • 6x kotterbeitelhouders

• Aangedreven gereedschaphouders (HEIMATEC):

  • 4x radiaal

  • 4x axiaal

• Spantanghouders (Bellegrandi):

  • Hoofdspil: MSCNT70-A6" voor BA & BD spantangen maat 70, compleet met bijbehorende cups

  • Tegenspil: MSCTNR70-A5" voor BA spantangen maat 70, compleet met veeruitwerper

Extra uitrusting

• IEMCA stavenaanvoerapparaat Master 880/33/P (2003), S/N: 0200347S03

  • Toepassing: Automatische stavenaanvoer voor CNC-draaibanken

  • Capaciteit:

    • Max staaflengte: 3300 mm (te bevestigen)

    • Max staafdiameter: tot Ø80 mm (referentie modelfamilie)

    • Geleidingskanalen: Ø65 mm inbegrepen; Ø70 mm momenteel geïnstalleerd en kan met de machine worden meegeleverd

  • Kenmerken: Automatisch laden/voeren, synchronisatie met draaibankcyclus, compatibel met spindelvoering/geleidekanaalsystemen, zwaar uitgevoerd frame

  • Opmerking: Wordt samen met de Nakamura Tome WY-250 verkocht; sommige accessoires/geleidekanalen kunnen bij de draaibankopstelling horen.

• Complete set handbekken ("Manine") voor onderdelenlosser (onderdelenlosser zelf niet gespecificeerd)

Toestand van de machine / technische status - BELANGRIJK

De machine wordt momenteel verkocht in de huidige technische staat en de verkoper zal GEEN reparaties uitvoeren voor de verkoop.

Belangrijkste bekende problemen / conditie punten:

• Onderste revolver aangedreven gereedschapsfunctie werkt niet correct

• Problemen met het lucht/oliesmeersysteem

• Aanwezigheid van roest in de onderste revolverversnellingsbak

• Bovenste revolvertandwielkast gevuld met NBU15 vet hoewel het systeem zou moeten werken met lucht/oliesmering

• Lineaire geleidingen/glijders voor Z1-as moeten worden vervangen

• Lineaire geleidingen/glijders voor Z2-as moeten worden vervangen

• Geometrieafwijkingen ontdekt tijdens machine-inspectie

• Diverse afwijkingen in spindel/rem/hydraulische cilinder gemeten

• Diverse lagers, kogelomloopspillen, afdichtingen, geleiderollen, riemen, smeercomponenten en afstrijkers moeten worden vervangen volgens de bijgevoegde onderdelenlijst.

Hoogtepunten van inspectie:

• Machinegeometrie en spindelparallelliteit zijn gemeten en gedocumenteerd.

• Er zijn run-outwaarden gedetecteerd op zowel spindels als hydraulische spansystemen.

• Onderdelen voor smering en bescherming van meerdere assen vereisen onderhoud/vervanging

• Gedetailleerde lijst met reserveonderdelen beschikbaar

Meegeleverde documentatie:

• Technisch inspectierapport

• Geometrisch verificatierapport

• Lijst met reserveonderdelen

• Foto's van beschadigde/versleten onderdelen

De machine blijft een zeer goed uitgerust Nakamura Tome WY-250 Super Mill platform, maar potentiële kopers moeten rekening houden met de vereiste reparatie- en onderhoudswerkzaamheden bij het beoordelen van de machine. Technische inspectie en documentatie over reserveonderdelen zijn op verzoek verkrijgbaar.
