Gebruikte NAKAMURA-TOME STW-40 Te koop | gindumac.com

Toon in de originele taal

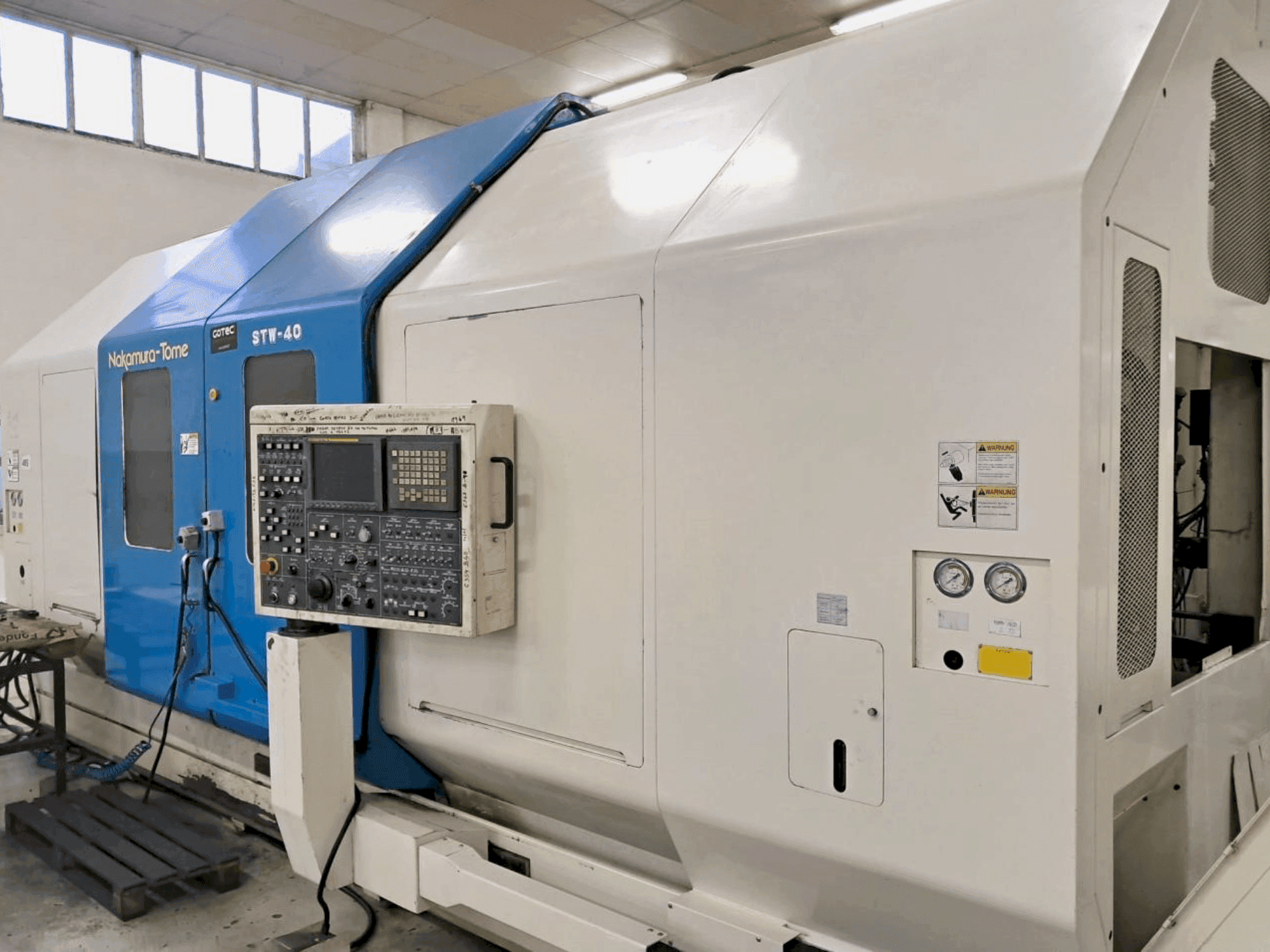

Deze 9-assige Nakamura-Tome STW-40 werd vervaardigd in 2000 en heeft een maximale draaidiameter van 570 mm en een draailengte tot 1550 mm. Hij heeft spindelsnelheden tot 3500 tpm en snelle verplaatsingssnelheden van 25 m/min op X-assen en 30 m/min op Z-assen. De machine is ideaal voor complexe bewerkingstaken en heeft een 80-voudig WZG magazijn en een scharnierende spanentransporteur. Neem contact met ons op voor meer informatie over deze machine.

Overzicht

merk: NAKAMURA-TOME
jaar: 2000
MODEL: STW-40
toepassingstype: Draaien
Vestiging: Portugal
machinetype: Draai-frees Centrum
beschikbaarheid: Onmiddellijk
merk bedieningseenheid: FANUC

Technische Informatie - NAKAMURA-TOME STW-40

Algemene gegevens

Lengte metingen: 3500 mm
Diepte metingen: 6200 mm
Hoogte metingen: 3200 mm
Gewicht van de machine: 22000 kg

Besturingseenheid

Merk: FANUC
Model: 16i-TA

Hoofdaandrijving

Toerentalbereik spindel: 30-3500 1/MIN
Spindelboor: 85 mm
Aantal assen: 9

Beweging

X-as Beweging: 400 mm
X-as Snelle verplaatsing: 25 m/min
Y-as Snelle verplaatsing: 20 m/min
Z-as Beweging: 1550 mm
Z-as Snelle verplaatsing: 30 m/min

Aanvullend Materiaal

- 12000 tpm voor bovenste WZG-spil met 11/7,5 kW aandrijfvermogen en 79/47 Nm koppel
- 80-voudig WZG tijdschrift
- Automatisch opstarten en afsluiten van de machine met opwarmprogrammafunctie
- WZG breukcontrole met scanvlag voor bovenste WZG spindel
- 2 HD - Brinkmann pompen voor bovenste WZG spindel en onderste revolver (pompcapaciteit = 45 liter per minuut)
- Scharnierende transportband voor spanen met uitwerping naar rechts

Extra informatie

Voordelen van de machine

Technische voordelen van de machine:
- - Max. Draaidiameter bovenste wzg spindel: 570 mm // max. Draaidiameter revolver links- en rechtsonder: 400 mm
- - Standaard draaidiameter: 300 mm
- - Max. Draailengte revolverbodem links en rechts: 500 mm
- - Max. Draailengte bovenste wzg spindel: 1550 mm
- - Afstand tussen spindelneuzen: 1900 mm
- - Afstand tussen 2 3-klauwplaten: 1500 mm
- - Benodigd vermogen: totale aangesloten belasting van 160 kva
- - Luchtverbruik: ongeveer 500 liter per minuut
- - C1 + c2: 400 tpm
- - B-as: 12. 5 omw/min

Extra informatie

- Linker/rechter spindel: Aandrijfvermogen en koppel: 22/15 kW Koppel: 500/794 Nm Spiltoerental: 30-3500 tpm Spilneus: A1-8 Binnendiameter voorste lager: 130 mm Spindelboring: 85 mm Max staafcapaciteit: 71 mm Max klauwplaatgrootte: 315 mm C - Assen 3 assen simultaan: X, Z, C Inschakeltijd: 0,5 sec ijlgangsnelheid: 400 rpm (144000 °/min) Aanzet: 1 - 4800 °/min Nauwkeurigheid gradatie: 0,011° (30 hoekseconden) Herhaalbaarheid: ± 0,006° (± 20 hoekseconden) Spindelremkoppel: 25 kgfm Frees- en Bphr-aandrijving voor bovenste WZG-spil: CAPTO-C6 Aandrijfvermogen: 15/11 kW vanaf 800 tpm Motorsnelheid: 60 tot 6000 tpm Koppel: WeldonS, 10, 12, 14, 16, 20, 25 Opspansystemen bevestigd gereedschap: ER-25/ER-32 spantanghouder

*Er kunnen verschillen zijn tussen de getoonde gegevens en de werkelijke waarden, dit dient te worden bevestigd door de vertegenwoordiger.
