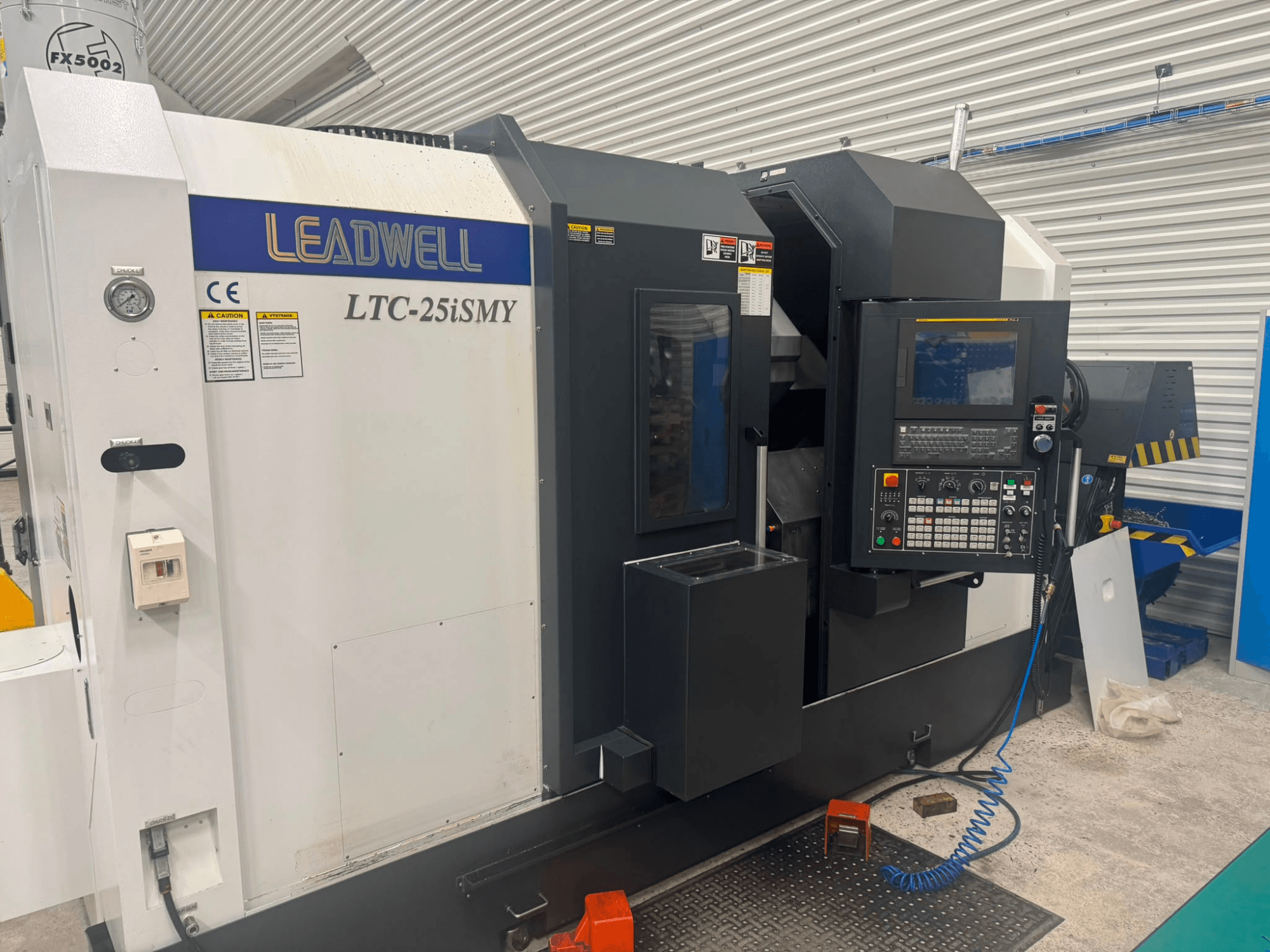

Leadwell - LTC-25iSMYSK-TUR-LEA-2025-00001

• Capaciteiten

  • Max. draaidiameter boven het bed: 590 mm

  • Max. draaidiameter boven de dwarssteun: 590 mm

  • Max. draaidiameter: 430 mm

  • Max. draailengte: 770 mm

  • Max. staafdiameter: 78 mm

  • Max. werkstukgewicht: 39 kg

• Assen en verplaatsingen

  • Z2 (tegenspindel) verplaatsing: 780 mm

  • Min. positioneringsstap C1-as (hoofdspil): 0,001

  • Min. positioneringsstap C2-as (tegenas): 0,001

• Hoofdspil

  • Klemmaat: 254 mm

  • Spilconus: A2-8

  • Spindelboring: 89 mm

  • Type spindelaandrijving: Fanuc A P30/6000i

• Tegenspindel

  • Max. toerental: 4000 tpm

  • Spanklauwmaat: 210 mm

  • Conus: A2-6

  • Max. staafdiameter: 66 mm

  • Vermogen: 15 kW

  • Type spindelaandrijving: Fanuc A 12/7000i

• Revolver / gereedschap (EWS-gereedschapskop)

  • Diameter opspansysteem: BMT65

  • Aantal posities: 12

  • Max. afmetingen extern gereedschap: 25 x 25 mm

  • Max. interne opspandiameter gereedschap (draadsnijden): 40 mm

  • Tijd voor het wisselen van aangrenzend gereedschap: 0,8 s

  • Max. gereedschapswisseltijd: 1,3 s

  • Max. snelheid van aangedreven gereedschappen (axiaal): 4000 tpm

  • Max. toerental aangedreven gereedschappen (radiaal): 4000 tpm

  • Aandrijfvermogen roterende gereedschappen: 4,5 kW

• Eilingsverplaatsingen

  • X: 15.000 mm/min

  • Z: 20.000 mm/min

  • Y: 7.500 mm/min

  • Z2 (tegenas): 20.000 mm/min

• Besturing

  • Fanuc 0iTF PLUS met 15" LCD, Manual Guide i, Ethernet

• Machine-ingangsvermogen: 65 kVA

Extra uitrusting

• Spantangspanning

• Hydraulische spankop 254/3 (10"), maximale staafdiameter Ø77 mm, 3500 tpm

• Renishaw HPMA-gereedschapstaster (gemotoriseerde arm)

• Koelvloeistof onder hoge druk (20 bar) via de gereedschapskop

• Afblaasmondstuk voor het werkstuk boven de hoofdspil

• Afblaasmondstuk voor het werkstuk boven de tegenspindel

• Cassette-spaanafvoer met spaancontainer

• Tegenspindel met spantang 203/3

• Werkstukverwijderingsschop met opvangbak

• Voorbereiding/aansluiting voor staafaanvoer

• Beacon-alarm (machinestatuslampje)

• Olieafscheider voor koelvloeistofemulsie (bij uitval van het smeersysteem)

• 3 stuks axiale draai-eenheid BMT65

• 3 stuks radiale draai-eenheden BMT65

• 4 stuks dubbelzijdige houder voor uitwendig draaien BMT65

• 4 stuks dubbelzijdige houder voor inwendige draaiwerkzaamheden BMT65

• 1 stuk enkelzijdige houder voor inwendig draaien

• Filtermist-afzuiging FX5002
