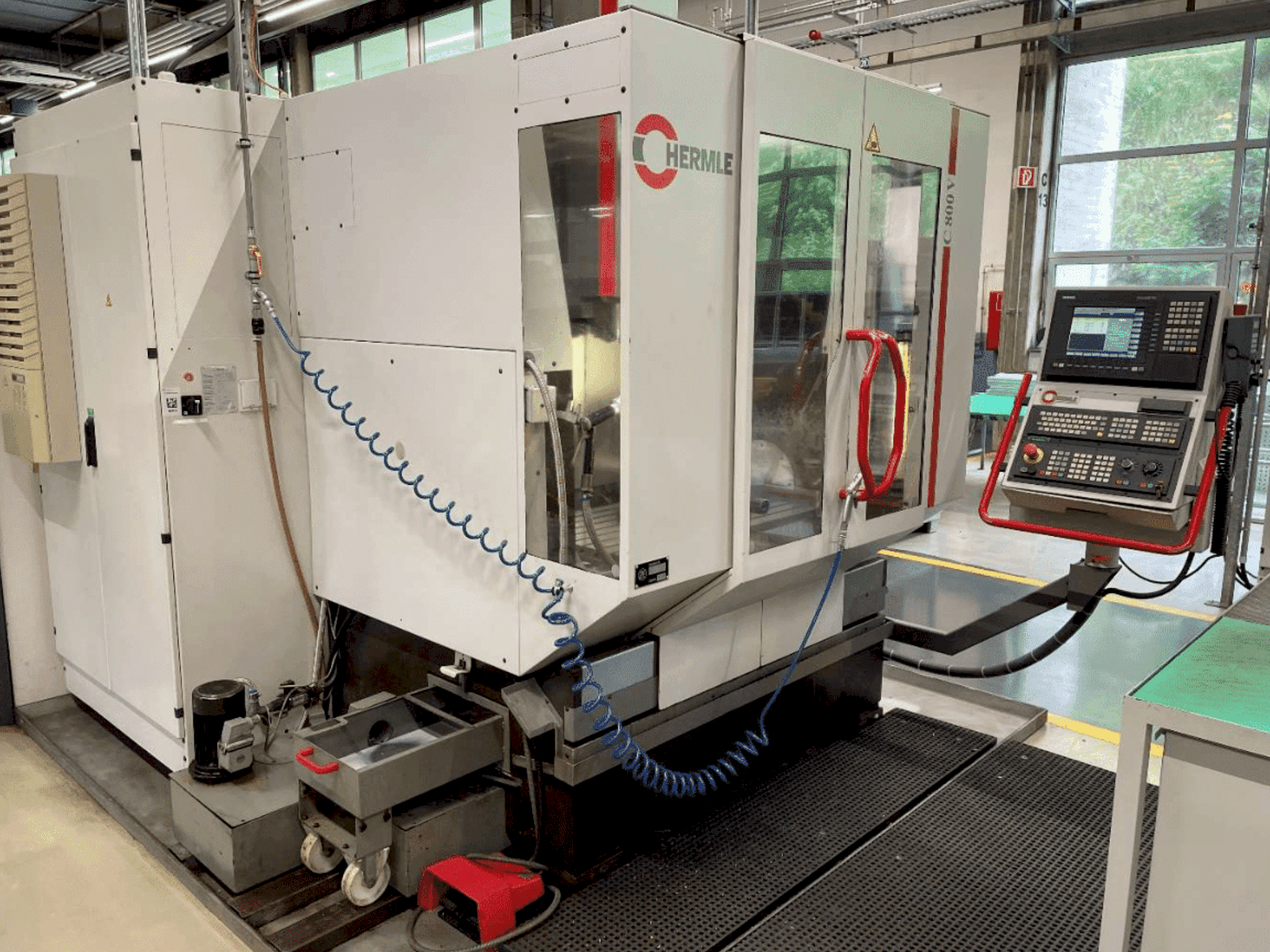

HERMLE - C800VDE-MIL-HER-1999-00003

Voordelen van de machine

Technische voordelen van de machine

• Koelvloeistoftank: 300 l; 40 l/min bij 3 bar

• Tafelafmetingen: werkoppervlak ca. 1000 mm x 560 mm

• Benodigde ruimte: 4. 5 x 3. 3 m

• Beschikbare eenheden: 2

Extra informatie

Machine nog onder stroom

Werkstukken tot 1500 kg kunnen bewerkt worden met een maximaal opspanoppervlak van 1000 x 560 mm.
Gereedschapwisselaar met in totaal 30 magazijnposities

Koelvloeistofreservoir van 300 liter

Opspantafel

1000 x 560 mm

Besturingssysteem

Siemens S 840 D baanbesturing met beeldscherm

Koelvloeistofsysteem - smering

Inhoud koelvloeistofreservoir: 300 liter

Debiet/druk: 40 L/min bij 3 bar

Automatische smering - decentraal met vetdispenser

Pneumatiek:

Persluchtaansluiting p ≥ 6,0 bar

Persluchtverbruik bij 6,0 bar (standaard): ca. 9,0 Nm³/h

Persluchtverbruik met extra afblaasinrichting bij 6,0 bar:

+ ca. 58 Nm³/h

Persluchtverbruik met extra SF-spindel bij 6,0 bar:

+ ca. 26 Nm³/h

Elektrisch systeem:

Bedrijfsspanning: 400 V; 3 PH: 50 Hz

Stuurspanning: 220 V AG; 24 V DC

Totaal aangesloten vermogen (standaard machine 8000 of 15000 tpm) 32 kVA

Totaal aangesloten vermogen (met interne koelmiddeltoevoer of andere elektrische opties) 43 kVA

Kabeldoorsnede 16 mm²

Zekering 63 A

Afmetingen - Gewichten

HERMLE C 800 V - inclusief beschermende behuizing (L x B x H) 2,70 × 2,21 × 2,93 m

Benodigde ruimte (L x B) 4,50 × 3,50 m

Totaalgewicht ca. 7200 kg

Pick-up gereedschapswisselaar met 30 gereedschapsposities in het ringmagazijn

Vermogen spindelmotor bij 100% inschakelduur 10,5 kW

Toerentalbereik: Spiltoerentallen traploos 20 ... 8000 tpm

Gereedschapshouder ISO 40 vergelijkbaar met DIN 2079

Gereedschapsklemming: hydromechanisch, klemkracht bij 8000 tpm min*' 11 kN

Gereedschapsklemming: hydromechanisch, klemkracht bij 15.000 min* 9,3 kN

Spindeldiameter bij voorste lager: 70 mm

Aanvoeraandrijving

Individuele aanzetmotoren voor elke as - driefasig (borstelloos):

Aanzetbereik in X, Y en 2: handmatig / programmagestuurd:

1 ... 2.000 / 30.000 mm/min

Aanvoerkracht in alle assen (bij 80% inschakelduur): 8,000 N

Verplaatsing in de X-Y-Z assen: 35 m/min

Gebruik van mineraal gietwerk (8 keer hogere demping van de machine), geen tandwielkast,

Optioneel dak, persluchtdemper, enz.

Verlichting

Machineverlichting met 2 halogeenlampen > 500 lux

Werkbereik

X-as in lengterichting: 800 mm

Y-as overdwars: 600 mm

Verticale Z-as: 500 mm mm

Meetsysteem

Directe meting X, Y, Z:

Resolutie 0,1 µm

Invoereenheid 0,1 µm

Toename 0,1 µm
