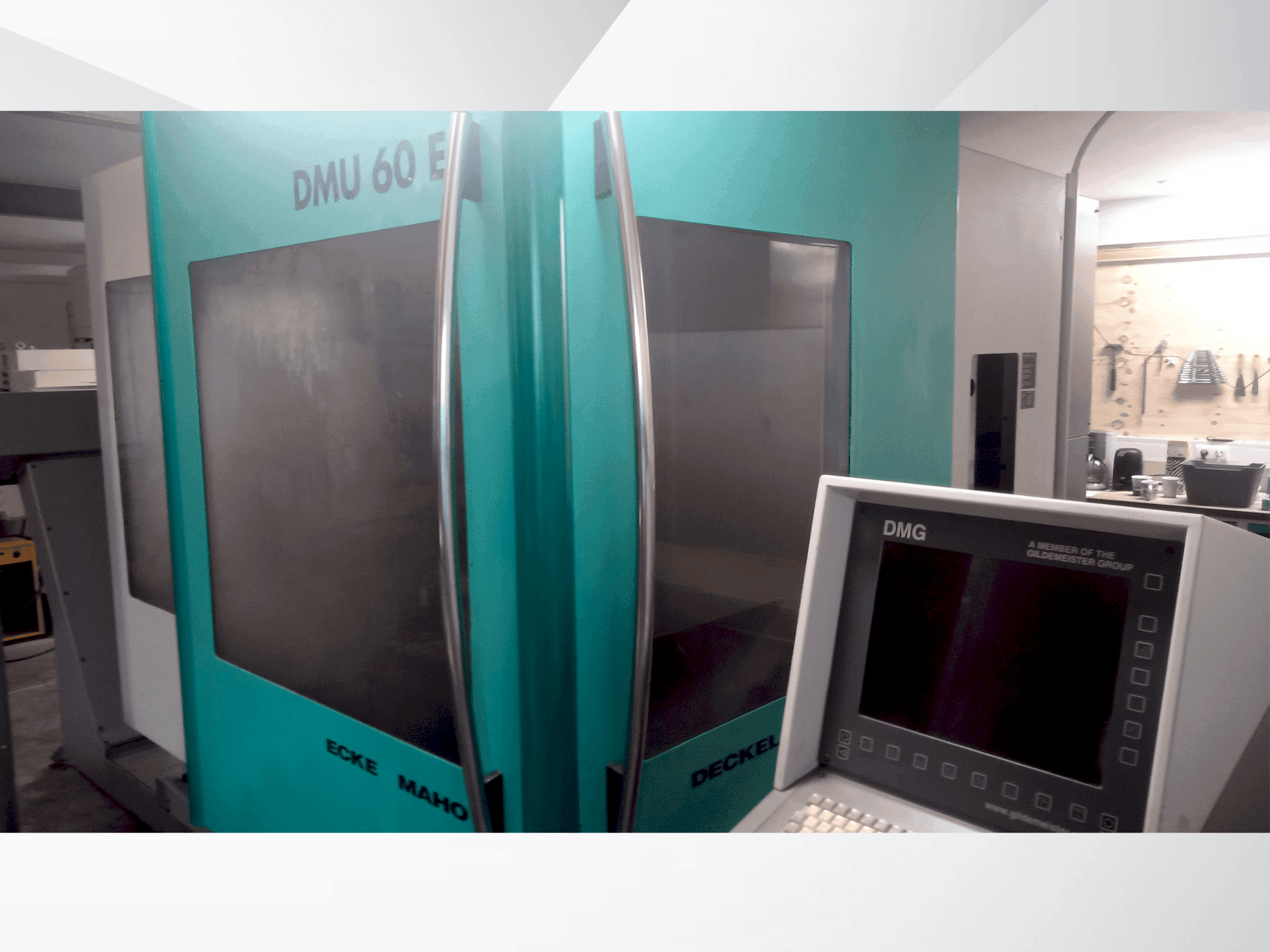

DECKEL MAHO - DMU 60 EDE-MIL-DEC-1999-00009

Aanvullende uitrusting

• 24 gereedschapsplaatsen
• 1 x bankschroef meegeleverd (afbeelding)
• Inclusief 0-punts klok (om x, y, z te meten) (foto)
• geen gereedschap inbegrepen

Voordelen van de machine

Technische voordelen van de machine

• Spanentransporteur

Extra informatie

Potentiometers voor voeding en snelle voeding, samen met het slagmeetsysteem in de X-as moeten worden vervangen // Hoofdaandrijving (zonder tandwielkast)/ Aandrijving: AC-servomotor met digitale technologie/ Spiltoerental: Traploos programmeerbaar: 20 - 12.000 min-¹/ In instelmodus: 20 - 800 min-¹/ Koppel/vermogen: Zie diagram (rendement in aanmerking genomen)./. Opmerking: Specificaties gelden voor een onderspanning van 350 V (400 V -10%) met omvormersysteem van Heidenhain (N-regeling)./. Feed aandrijving: Assen: X, Y, Z (AC-servomotoren in digitale technologie)/. Z-as: Met botsingsbeveiligingskoppeling./ Aanvoersnelheid (X, Y, Z): 20 - 10.000 mm/min/ Snel verplaatsen: X-, Y-as: 18 m/min/ Z-as: 15 m/min/ Instelmodus (X, Y, Z): 20 - 2.000 mm/min/ Bewegingsrichtingen & nauwkeurigheid: Positiemeetsysteem: Resolutie (X, Y, Z): 0,001 mm/ Ingangsresolutie (X, Y, Z): 0,001 mm/ Positietolerantie (X, Y, Z): ±0,010 mm/ Werkbereik (slag): X-as: 500 mm/ Y-as: 525 mm/ Z-as: 500 mm/ Extra informatie: Vermogen: 26 kVA (verwijzing naar voeding)/. Interface: RS-232C / RS-422 (230V/1A)/ Spindelkop: SK 40 DIN 2079/ Gereedschapwisselaar met magazijn (optie, alleen verticaal)/ Magazijnposities 25 stuks/ Max. gereedschapdiameter/ -80mm als alle sleuven bezet zijn/ -met vrije naburige sleuven 160mm/ max. gereedschapslengte vanaf spilneus 315mm/ max. gereedschapgewicht met automatische gereedschapswissel 8kg/ max. totaal gereedschapgewicht 100kg/ Benodigde perslucht ca. 5,5 - 8,0 bar/ Werktafel/ Starre tafel: spanoppervlak 1000 x 543mm/ Afstand van de T-gleuven 63mm/ Aantal T-gleuven / grootte 8/14 H7 pc/ Toelaatbare belasting van de werktafels/ Starre tafel 350kg
