Gildemeister CTX 500 S2

Foto Gallerij

17.000 €

gindumac prijs

(Af fabriek)

Ontvang een officiële offerte

Gildemeister - CTX 500 S2DE-TUR-GIL-2001-00006

Name: Gildemeister CTX 500 S2
Brand: Gildemeister
SKU: DE-TUR-GIL-2001-00006
Price: 17000 EUR
Availability: InStock

17.000 €

gindumac prijs

(Af fabriek)

een officiële offerte aanvragen

Bezoek de machine

een tegenbod doen

Heeft u nog vragen? Neem contact met ons op!

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

Neem contact op via Whatsapp

GINDUMAC
Producten
Werktuigmachines
➤ Tweedehands Gildemeister CTX 500 S2 te koop | gindumac.com

Toon in de originele taal

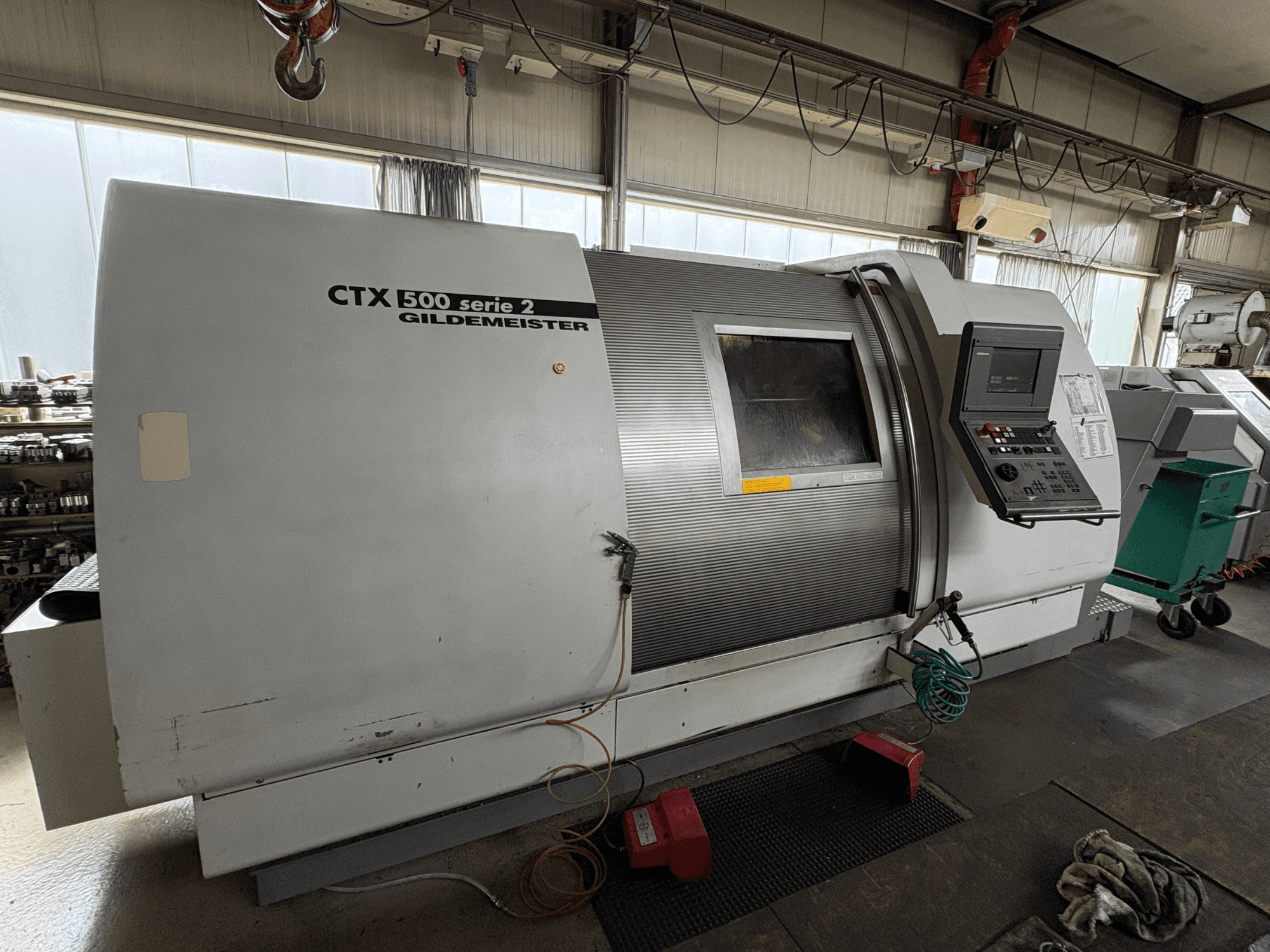

Deze 3-assige Gildemeister CTX 500 S2 is in 2001 geproduceerd. De machine heeft een draailengte van 1000 mm en een zwenkdiameter boven de bedafdekking van 680 mm. De machine is uitgerust met een krachtige aandrijving van 23 kW en een maximaal koppel van 650 Nm. Bent u op zoek naar hoogwaardige draaicapaciteiten, overweeg dan de Gildemeister CTX 500 S2 horizontale draaimachine die wij te koop aanbieden. Neem contact met ons op voor meer informatie.

Overzicht

merk: Gildemeister
jaar: 2001
MODEL: CTX 500 S2
productie-uren: 57279
toepassingstype: Draaien
Vestiging: Duitsland
machinetype: Horizontale draaimachine
merk bedieningseenheid: HEIDENHAIN

Technische Informatie - Gildemeister CTX 500 S2

Besturingseenheid

Merk besturing: HEIDENHAIN
Besturingsmodel: CNC PILOT 4290

Afmetingen

Machinehoogte: 2130 mm
Machinelengte: 5560 mm
Machinegewicht: 8700 kg
Machinebreedte: 2400 mm

Beweging

Aantal assen: 3
X-as verplaatsing: 320 mm
Z-as verplaatsing: 1097 mm

Technische specificatie

Tegen-spindel: Nee
Aangedreven gereedschappen: Ja
Max. staafdiameter: 90 mm
Max. werkstukdiameter: 680 mm
Spindelvermogen: 23 kW
Spindelsnelheid: 3600 RPM

Extra informatie

- Draaicirkel over de afdekking van de geleidingsplaat: 455 mm

- Diameter hoofdspil: 220 h5 mm

- Diameter hoofdspil in voorste lager: 140 mm

- Spilboring: 107 mm

- Diameter van de spankop: 315 / 400 mm

- Aandrijfvermogen (100% inschakelduur): 23 kW

- Max. koppel: 650 Nm

- Toerentalbereik: 18 - 3600 tpm

- Toerental C-as: < 100 tpm

- Houdkoppel C-as: 750 Nm

- Indexeernauwkeurigheid C-as: <= 0,025 graden

- Aandrijfkracht X-as: 8 kN

- Aandrijfkracht Z-as: 15 kN

- Eiloepsnelheid X: 24 m/min

- Snelle verplaatsingssnelheid Z: 30 m/min

- Kogelomloopspindel X / Z (diameter x spoed): 32x15 / 40x20 mm

- Gereedschapstoren: universele schijfvormige gereedschapstoren, automatisch indexerend met richtingslogica

- Aantal gereedschapsposities: 12

- Gereedschapsopname cilindrische schacht (DIN 69880): 40 (50) mm

- Verticale verplaatsing (Y-as): +/- 50 mm

- Variant met aangedreven gereedschappen - Aantal gereedschapsstations: 12

- Variant met aangedreven gereedschappen – Max. aantal aangedreven gereedschappen: 6

- Variant met aangedreven gereedschappen - Max. opspandiameter: 16 mm

- Variant met aangedreven gereedschappen - Max. toerental: 4000 tpm

- Variant met aangedreven gereedschappen - Aandrijfvermogen (40% inschakelduur): 9,7 kW

- Diameter van de losse kop (voorkant): 120 mm

- Slag van de losse kopspil: 120 mm

- Bevestiging spil losse kop: Mk 5 (6)

- Max. druk spil losse kop: 14 kN

- Afmetingen DL 1000 (LxBxH) zonder spanentransporteur: 5560 x 2400 x 2130 mm

- Gewicht zonder spanentransporteur: 8700 kg / 10000 kg

- Geluidsdrukniveau: 77 dB(A)

- Verlichtingssterkte bij draaispindel: > 300 lux

- Spanning (U): 400 V

- Frequentie (f): 50 Hz

- Fasen: 3 ~

- Schijnbaar vermogen (P): 58 kVA

- Stroom (I): 85 A

- Zekeringbeveiliging: 100 A

- Stuurspanning: 230 V / 24 V=

Meegeleverde apparatuur:

Spanenafvoer, 3-klauwplaat, voetpedaalschakelaars, aansluiting voor afzuigbuis

*Er kunnen verschillen zijn tussen de getoonde gegevens en de werkelijke waarden, dit dient te worden bevestigd door de vertegenwoordiger.
