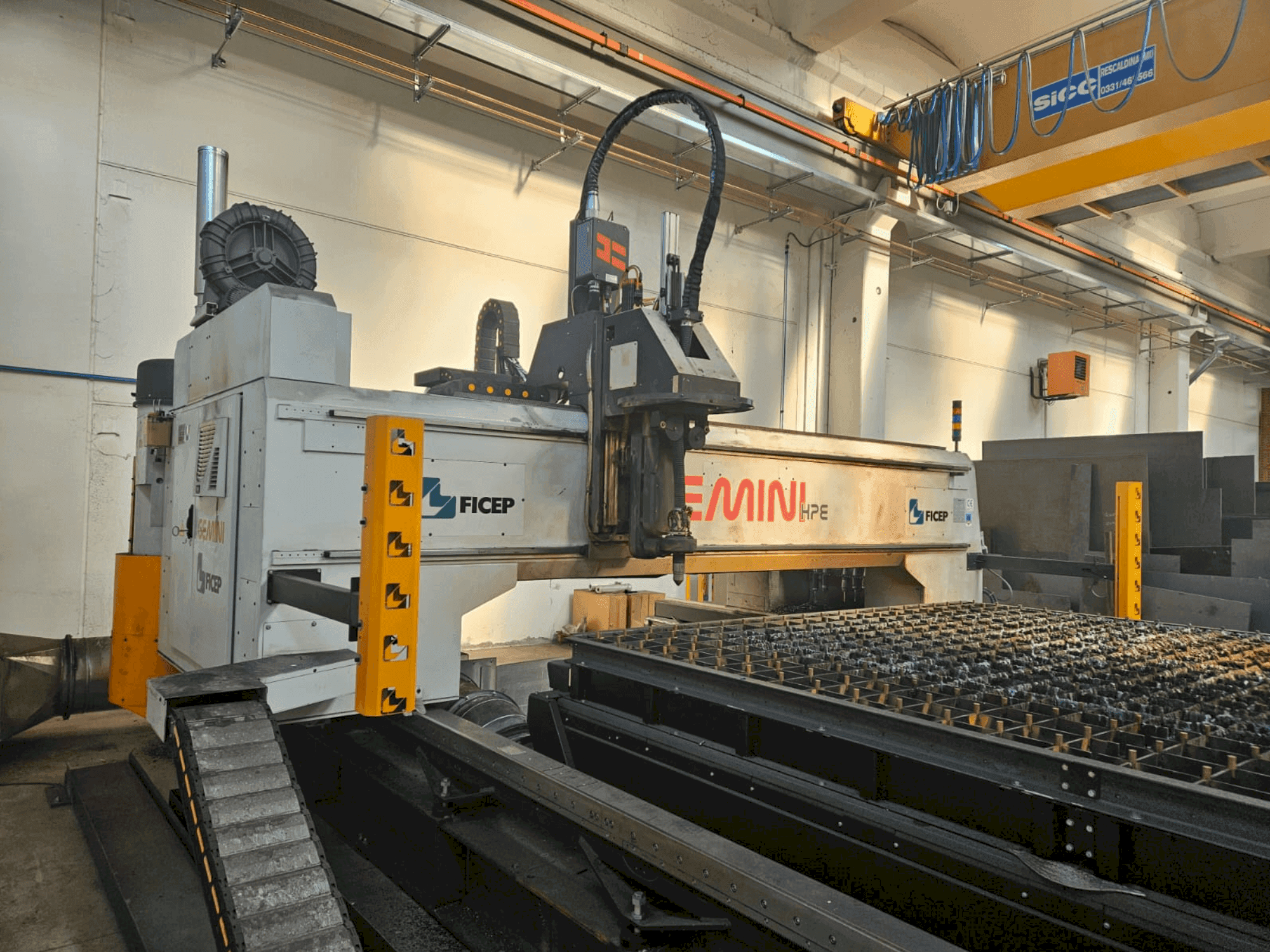

FICEP - GEMINI G32 HPEIT-OTH-FIC-2020-00001

Voordelen van de machine

Technische voordelen van de machine

• Specificaties invoerblad: max. Lengte: 15000 mm / min. Lengte: 1250 mm / max. Breedte: 3100 mm / min. Breedte: 800 mm / specificaties uitvoerwerkstuk: min. Lengte: 100 mm / min. Breedte: 100 mm
• Verticale boorkop: 1 / spindel voor verticale kop: 1/ max. Boordiameter: 40 mm / max. Freesdiameter: 250 mm / min. Plaatdikte: 5 mm / max. Boordikte: n 5000
• Geïnstalleerd spilvermogen (s3): 15 kw / spiltoerental (programmeerbaar, traploos): 250 - 7000 tpm / max. Longitudinale verplaatsingssnelheid (x-as): 32 m/min / max. Positioneersnelheid in dwarsrichting (y-as): 32 m/min / max. Positioneersnelheid hulpas (u-as): 42 m/min / werktafelhoogte: 650 mm
• Gemotoriseerde toortswagens: 1 / plasmasnijeenheid: 1 / autogeensnijtoortsen (optioneel): 3 / max. Plaatdikte met xpr300 plasma: doorboring tijdens productie: 45 mm / kant-start snede: 80 mm / 45° schuine snede (doorboren, productie): 32 mm / 45° schuine snede (kant-start): 56 mm / max. Plaatdikte met optionele autogeen: 1e toorts: 100 mm / 2e toorts: 100 mm / 3e toorts: 75 mm
• Materiaallaadgroep: laadsysteem voor 15 m platen / ondersteuningsbed en rails voor 6. Platen van 1 m / drie bedverlengstukken van 3 m met respectieve rails / automatisch slakafvoersysteem voor bed van 15 m / bewerkingsgroep: mobiele portaalstructuur met dwarse positioneergeleiders / verticale boorkop met één as / dwarsslede / automatische gereedschapswisselaar met 8 posities voor booreenheid / 8 iso 40 gereedschapshouders voor gereedschapswisselaar / scribingeenheid / ingebouwd spanenafzuigsysteem / thermische snijeenheid: plasmasnijsysteem xpr300 / schuine plasmasnijkop (korte kop) / rookafzuigsysteem voor platen tot 15 m / big-bag voor rookafzuiger
