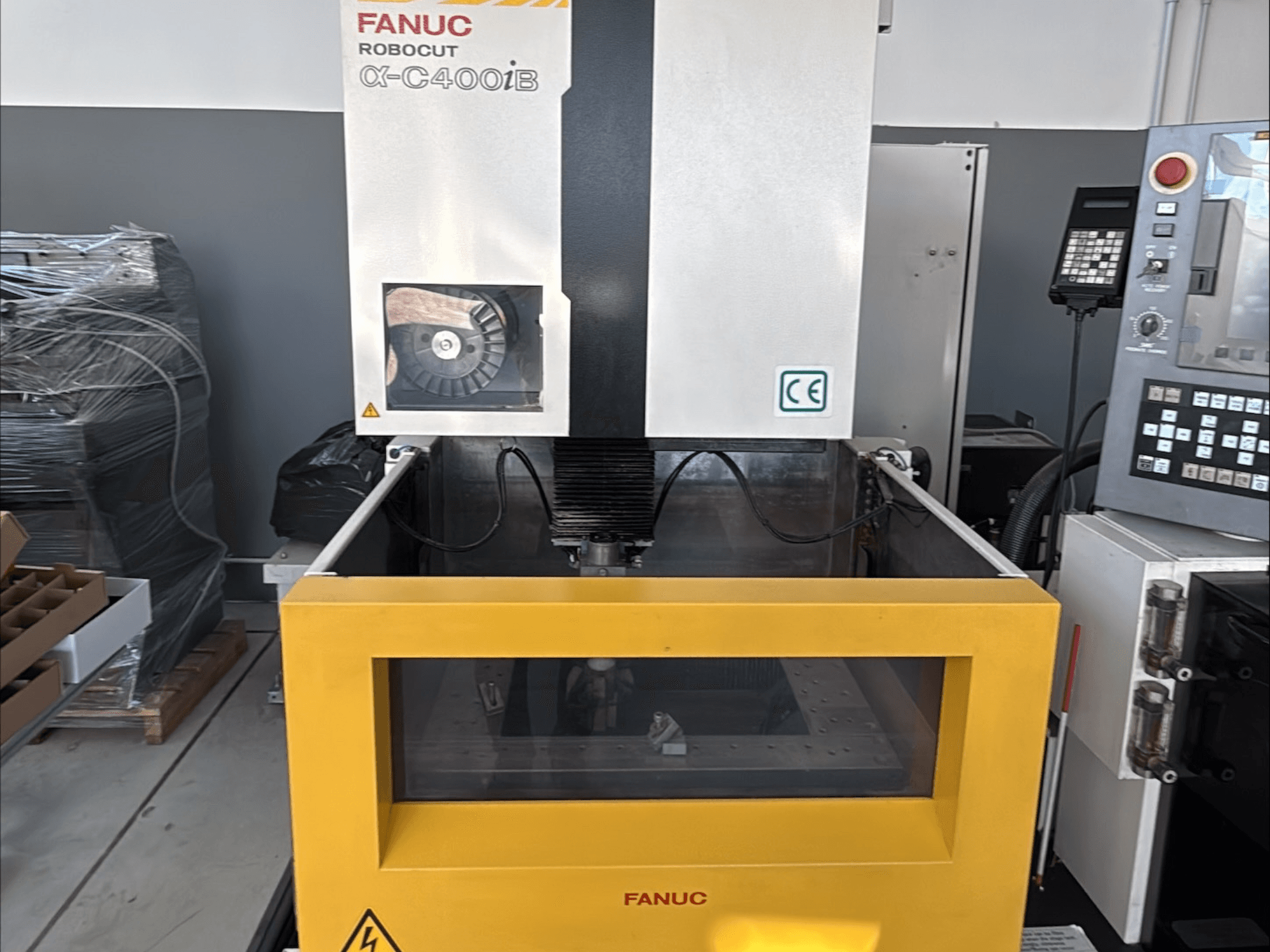

FANUC - Robocut alpha-C400iB IT-EDM-FAN-2018-00002

Werkstukcapaciteit: max. afmetingen 730 × 630 × 250 mm; max. werkstukgewicht 500 kg

Asverplaatsing: U/V 120 × 120 mm

Bewerkingsmogelijkheden: max. conische hoek ±30°/80 mm; minimale aandrijfstap 0,0001 mm; draaddiameter Ø0,10-Ø0,30 mm; max. gewicht draadspoel 16 kg

Besturing: FANUC 31i-WB; deelprogramma opslag 4 MB

Akoestisch geluid: LPA 64 dB; LPC-piek 81 dB

Optionele specificaties:

• Optie dunne draad: draaddiameter Ø0,05-Ø0,07 mm

• Optie automatische voordeur: max. afmetingen werkstuk met automatische deur 730 × 585 × 250 mm

• 45° matrijsgeleider optie: max. conische hoek ±45°/40 mm

• Draadaanvoereenheid 30 kg optie: max gewicht draadspoel 30 kg

Installatievoorwaarden:

• Stroomvoorziening: AC 200V ±10%, 3-fasig, 50/60 Hz ±1 Hz; AC 220V ±10%, 3-fasig, 60 Hz ±1 Hz; aansluitkabel aansluitmaat 8-5; opgenomen vermogen 13 kVA

• Luchttoevoer: 0,5-0,7 MPa; 100-110 L/min (minimaal 120 L/min met optie voor dunne draad); montageschroef aan regelaarzijde Rc1/4

• Omgeving: 15-30°C (aanbevolen 20 ±1°C voor zeer nauwkeurige bewerking); vrij van olie en stof; luchtvochtigheid ≤75% RH

• Aarding: Type C; maximale aardingsweerstand 10 Ω; moet onafhankelijk van andere machines worden geaard

Vereiste afschermingsruimte: Als elektrische ontladingsgeluiden radio, televisie of elektronische apparatuur in de buurt storen, moet een afgeschermde ruimte worden geïnstalleerd.
