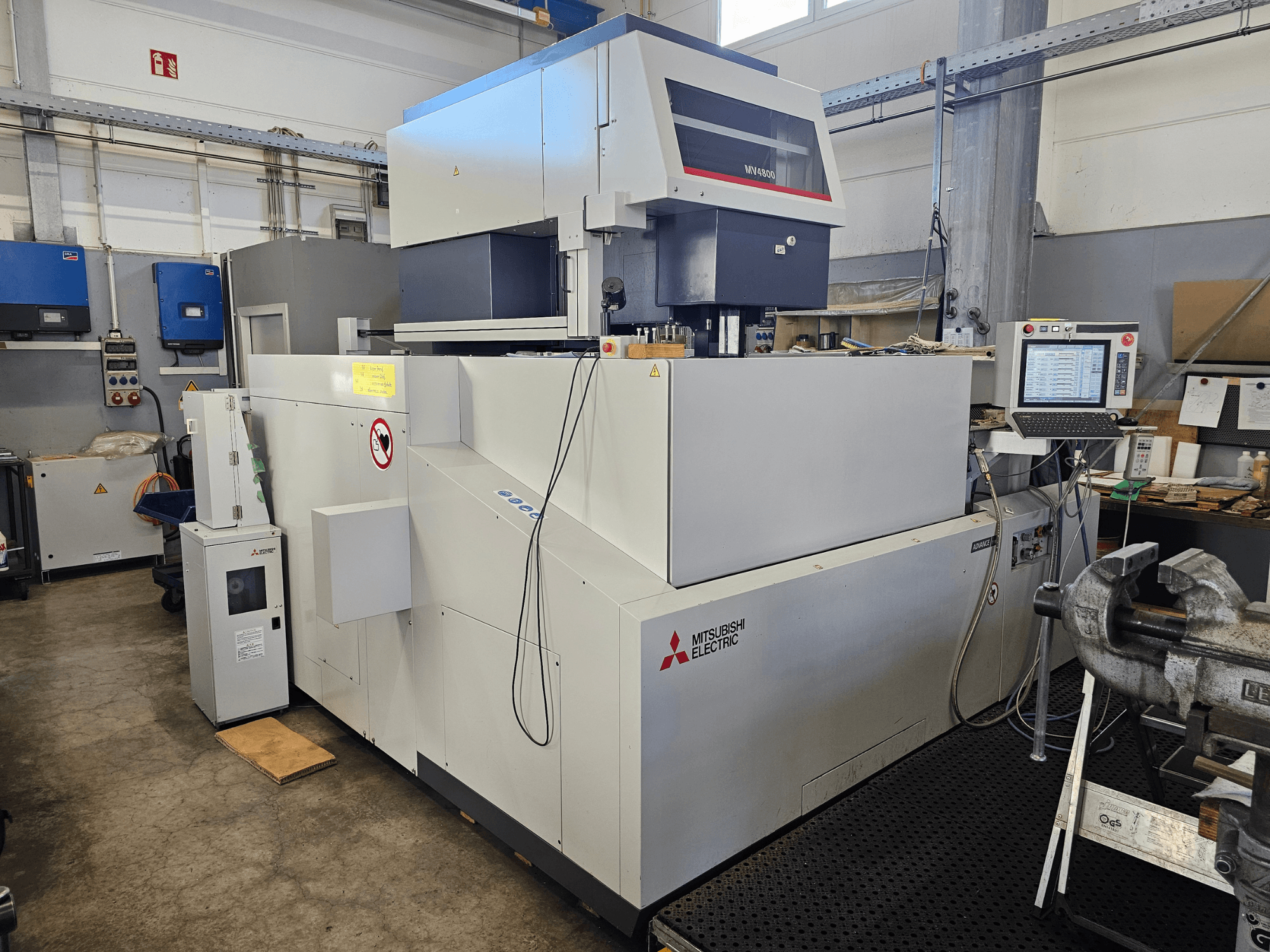

Mitsubishi - MV4800DE-EDM-MIT-2018-00003

• Besturing: Mitsubishi CNC-besturing

• Type bewerking: draaderosie snijden (Wire EDM)

• Diëlektrisch systeem: diëlektrisch systeem op waterbasis

• Koeling/filtratie: geïntegreerd diëlektrisch filtersysteem

• Automatisch draad inrijgen: inbegrepen

• Draadtype: messingdraad (bijv. OBN 0,25 mm)

• Geschikt voor draaddiameter: ca. 0,1-0,3 mm

• Draaddiameter (standaardbereik): 0,15-0,30 mm (standaard 0,30 mm)

• Toepassing: precisiesnijden van geleidende materialen

• Typische materialen: gehard staal, gereedschapsstaal, hardmetaal, aluminium

• Asbewegingen: U ±100 mm, V ±100 mm

• Maximale werkstukafmetingen: X 1250 mm, Y 1020 mm, Z 505 mm

• Maximaal werkstukgewicht: 3000 kg

• Gewicht tank (leeg): 450 kg

• Gewicht generator: 240 kg

• Benodigde deuropening (B x H): 2587 x 2815 mm

• Stroomvoorziening: 3 fase 400 V AC ±10% 50/60 Hz

• Minimale zekering: 32 A traag

• Pneumatische druk: 5-7 kgf/cm² (500-700 kPa)

• Luchtverbruik: minimaal 42 l/min (meer dan 75 l/min voor AT-systeem met 0,1 mm draad)

• Luchtaansluiting: 3/8"

• Lengte voetafdruk machine: ca. 3299 mm

• Minimale vrije ruimte rondom machine: 1 m

• Aanbevolen werkplatformhoogte: minimaal 500 mm

• Hanteringsvereiste: vorkheftruck minimaal 10 t, vorklengte minimaal 3,5 m

Extra uitrusting

• Voedingstransformator: 20 kVA

  • Afmetingen: 1,2 x 0,4 x 1,2 m

  • Gewicht: 300 kg

• Ionisatoreenheid: E.KO ionisatorsysteem (inbegrepen)
