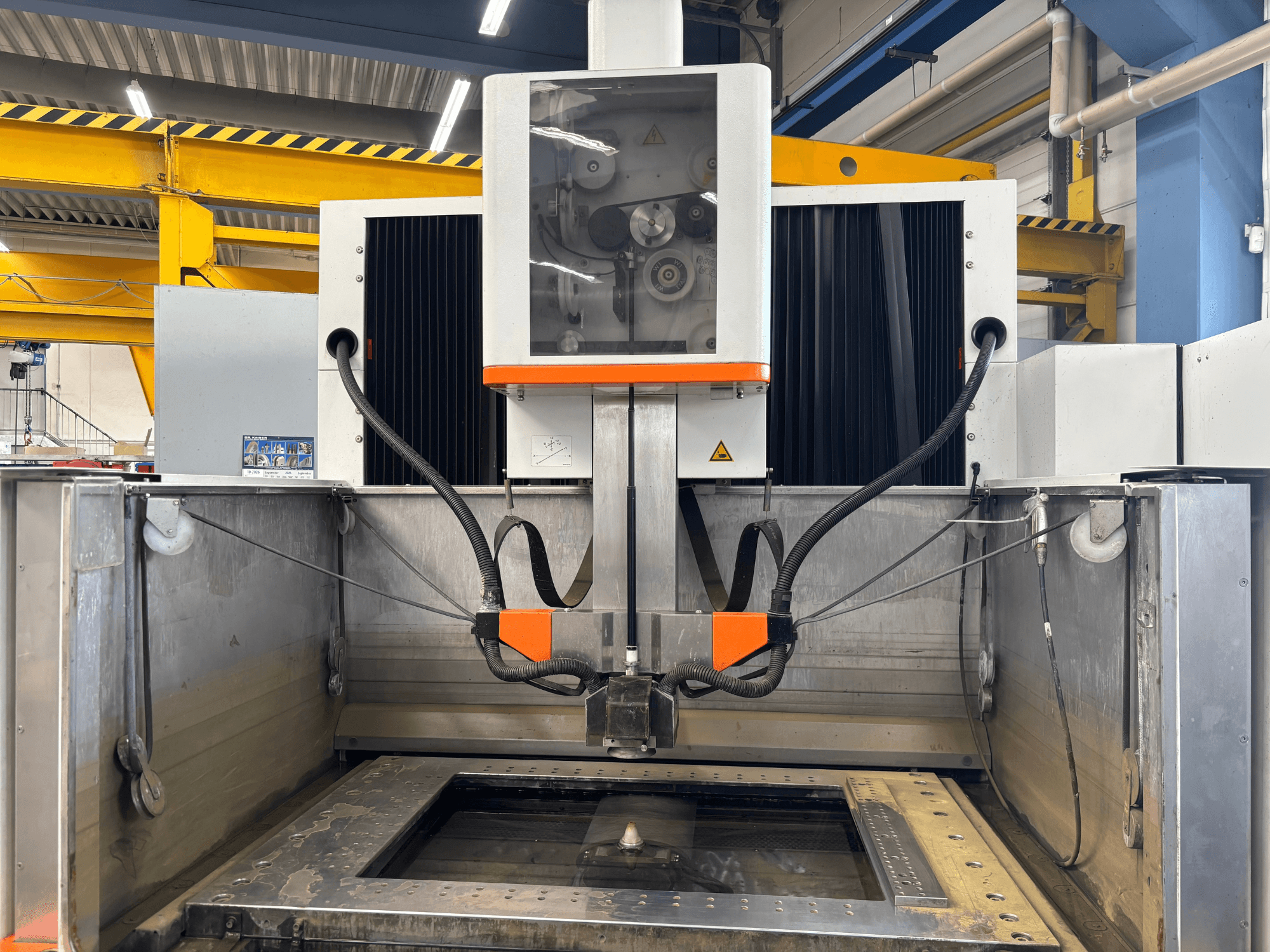

+GF+ - AGIECHARMILLES CUT 400 SpDE-EDM-GFX-2017-00001

- Totale afmetingen (L x B x H): 2670 x 2870 x 2645 mm

- Totaalgewicht zonder diëlektricum: 6300 kg

- Totaalgewicht inclusief diëlektricum: 8040 kg

- Max. geluidsniveau: 76 dB

- Schuifdeur: Ja

- Afmetingen werktafel: 1240 x 800 mm

- Maximale afmetingen werkstuk: 1450 x 900 x 510 mm

- Max. gewicht werkstuk: 3000 kg

- Max. diëlektrisch niveau: 520 mm

- Verplaatsingsbereik assen X, Y, Z: 800 x 550 x 510 mm

- Verplaatsingsbereik assen U, V: 800 x 550 mm

- Conushoek / hoogte: ±30°/510 mm (optie ±45°/510 mm)

- Conusverloopset: set voor een conus van 45° (Kit für 45° Konikschnitt)

- Meetresolutie X, Y, U, V, Z: 0,05 µm

- Assnelheid: 0...3000 mm/min

- Type diëlektricum: gedeïoniseerd water

- Totaal volume diëlektricum: 1700 L

- Temperatuurregeling diëlektricum: automatische instelling ±1 °C

- Filterpatronen: 4

- Koelsysteem: water/water-warmtewisselaar

- Draaddiameter: Ø 0,2...0,33 mm

- Standaard draadgeleiders: gesloten geleiders Ø 0,25 mm

- Draadgeleiderset: Taper Expert Ø 0,250 mm (voor CUT X00/FI X4)

- Automatisch inrijgen: Ja

- Toegestaan gewicht draadspoel: 8-25 kg

- Generatortype: CLEANCUT

- Driefasige ingangsspanning: 380/400 V ±10%

- Netfrequentie: 50 of 60 Hz

- Max. / benodigd vermogen: 12 kVA

- Minimale ruwheid: Ra 0,2 µm (hardmetaal) / 0,28 µm (staal)

- Gebruikersinterface: AC CUT HMI

- Besturingssysteem: Windows XP

- Scherm: 15" LCD

- Aansluitmogelijkheden: E-Connectivity, Ethernet, USB

- Omgevingstemperatuur tijdens gebruik: 15...30 °C (20 ± 1 °C voor optimale nauwkeurigheid)

- Maximale relatieve luchtvochtigheid: 40...80 %

- Perslucht: 6-7 bar
