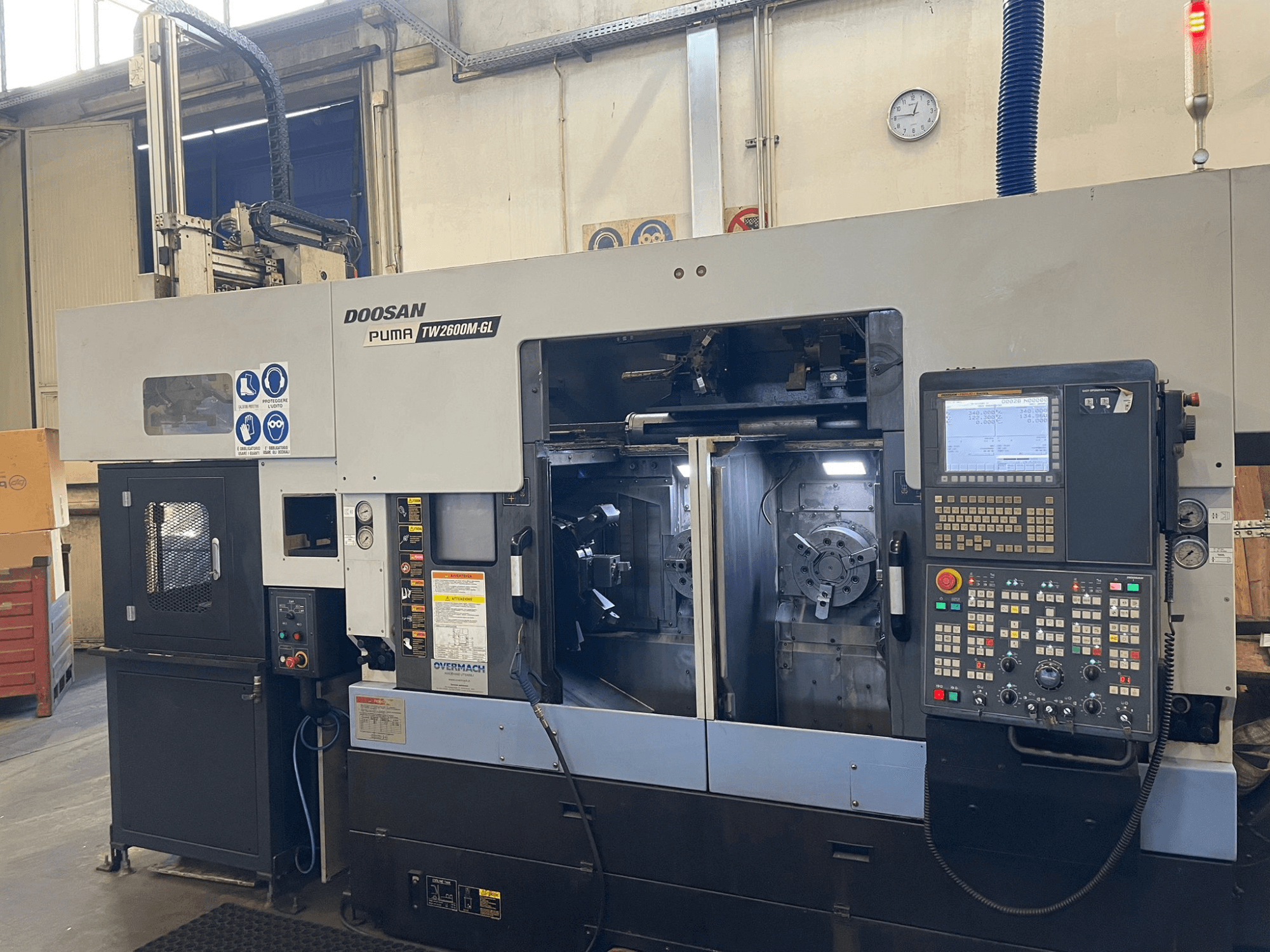

DOOSAN - TW2600 M-GL IT-TUR-DOO-2017-00006

• Besturing: Doosan-Fanuc i-Series (digitale FANUC, handleiding Guide i, uitgebreid geheugen 512+512 KB, Ethernet, RS-232C, USB, stijf tappen, gereedschap-offsetgeheugen, aanzet-override)

• Constructie: Gietijzeren bed, dubbele gescheiden structuur (links/rechts), 0° helling

Spindels en capaciteit

• Spilneus: ASA A2-6

• Klauwplaatdiameter: Ø 255 mm (dubbele klauwplaatconfiguratie)

• Capaciteit spindel: Ø 66 mm

• Max. draaidiameter: Ø 350 mm

• Max. draailengte: 245 / 274 mm

• Positioneernauwkeurigheid C1/C2-as: ±0,001° (hydraulische indexering)

• Afstand tussen spilcentra: 450 mm

• Max belasting per spindel: 260 kg

Assen en aanzetten

• Bewegingen: X1/X2 = 190 mm; Z1/Z2 = 410 mm; C1/C2 = 360°

• Snelle verplaatsing (X1/Z1, X2/Z2): 24 / 24 m/min

• Snijsnelheid (X1/Z1, X2/Z2): 12 / 12 m/min

• Roterende asaanzet (C1/C2): 33 omw/min

Revolvers

• Rechter revolver: Gemotoriseerde revolver BMT-55P, 12 stations (alle aangedreven), max. gereedschapssnelheid 5.000 tpm, aangedreven gereedschapsmotor 5,5 / 3,7 kW

• Gereedschapinterface: Gereedschapopname 25 × 25 mm; kotter Ø 40 mm

• Indexering: 0,2 s per station, servo-indexering met hydraulische klemming

Extra uitrusting

• Portaalarmsysteem Type A1:

  • Laadvermogen: max 6 kg

  • Diameter werkstukken: Ø 25 tot Ø 125 mm

  • Lengte werkstuk: 20-100 mm

  • Asbewegingen (X/Y/Z): 710 / 215 / 220 mm

  • Typische laad-/ontlaadcyclustijd: 9 s

  • Luchtdruk: 5-6 bar

• Onderdelenmagazijn (recirculatiepalletsysteem, type A1):

  • Aantal pallets: 14

  • Max. aantal stuks per pallet: 15

  • Totale capaciteit: tot 210 stuks

• Gereedschapspakket voor beide revolvers:

  • Axiale gereedschapshouders: 3 + 3

  • Radiale gereedschapshouders: 1 + 1

  • Aangedreven gereedschaphouders: 2 + 2

  • Reduceerhulzen: ER-25, Ø 25 mm

• Hogedruk-koelvloeistofsysteem

• Spanentransporteur en spatbescherming
