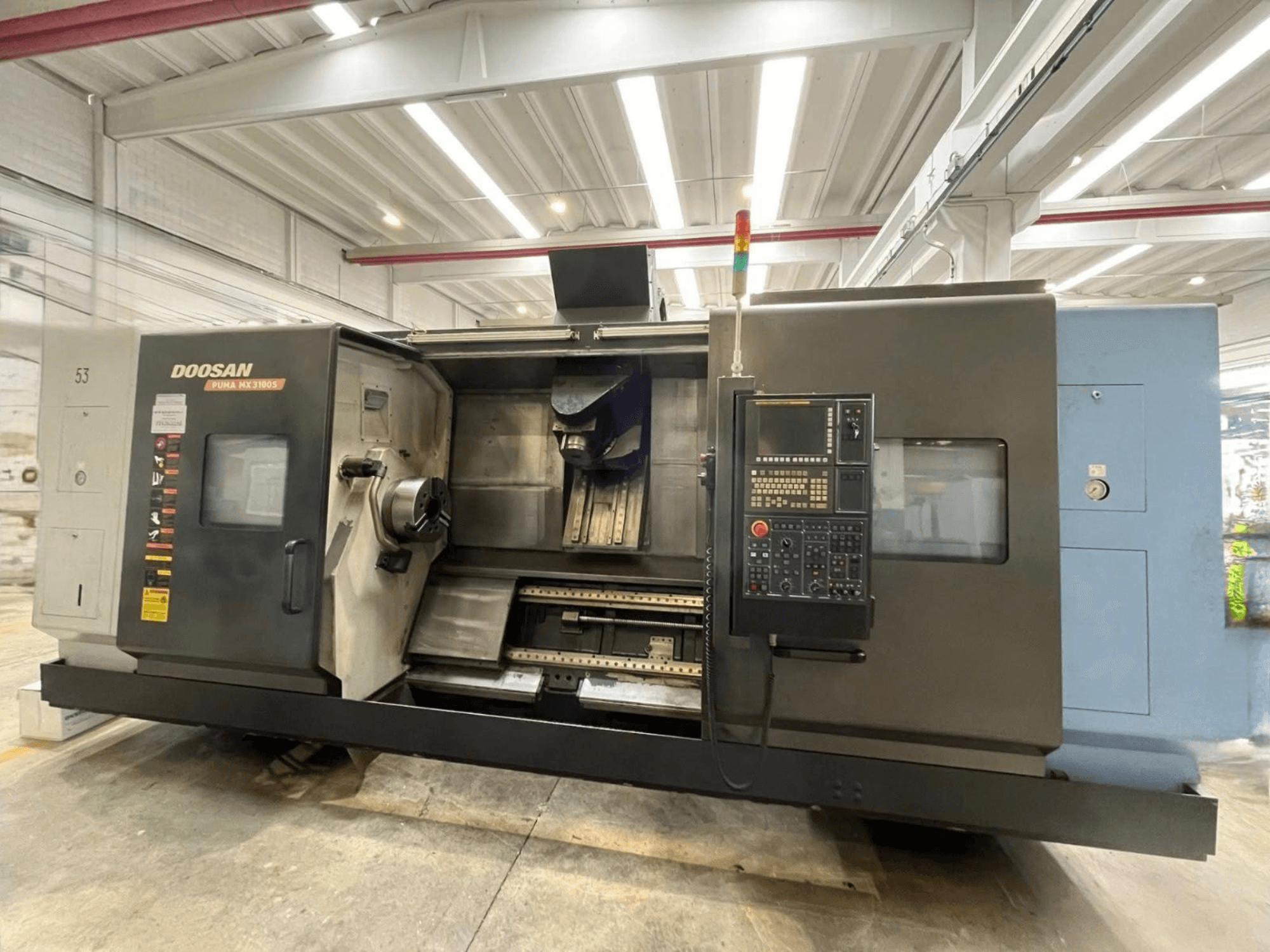

DOOSAN - PUMA MX3100IT-TUR-DOO-2012-00007

• Basis: Gietijzer met lineaire rollengeleidingen op alle assen

Linker spil (hoofdspil)

• Spilneus: ASA A2-11

• Spankop: hydraulisch, 3-klauw, Ø 315 mm

• Max. beschikbaar vermogen vanaf: 238 tpm

• Max. koppel: 1.003 / 1.203 Nm

• Ingebouwde spindelmotor; voorste lager Ø 160 mm

• Spilboring: 115 mm; binnendiameter trekbuis: 103 mm

• C1-positionering: continu/geïnterpoleerd, resolutie 0,001°, hydraulische spilvergrendeling

Rechter spindel (sub)

• Spilneus: ASA A2-8

• Spankop: hydraulische 3-klauwspankop, Ø 254 mm

• Toerental: 40–4.000 tpm

• Motorvermogen (laag/hoog elektronisch bereik): 15/22 kW | 22/26 kW

• Max. beschikbaar vermogen vanaf: 450 tpm

• Max. koppel: 398 / 539 / 700 Nm

• Ingebouwde spindelmotor; voorste lager Ø 130 mm

• Spilboring: 86 mm; binnendiameter trekbuis: 77 mm

• C2-positionering: continu/geïnterpoleerd, resolutie 0,001°, hydraulische spilvergrendeling

Asverplaatsingen

• B (rotatie bovenste revolver): 240° (±120°)

• A (translatie van de rechter spindel): 1.550 mm

• C1/C2 (spindelrotatie): ±360°

Snelverplaatsing / voedingssnelheden

• X1 / Z1 / Y: 36 / 36 / 26 m/min

• A-as: 30 m/min

• Rotatie B-as: 42 omw/min

• C1 / C2-assen: 400 tpm

• Interpolatievoeding X1/Z1: tot 500 mm/omw.

Draaibare bovenste revolver / freesspindel

• B-as-aangedreven draaibare kop met Roller Gear Cam (RGC)

• Bewerking op zowel de linker- als de rechterspindel

• B-asresolutie: 0,001°; tot 4 assen gelijktijdig met FANUC 31i-A

• Mechanische Hirth-vergrendeling: koporiëntatie 5°; spiloriëntatie voor gereedschappen met meerdere snijkanten 30°

• Spilinterface: Capto C6 (dubbel contact)

• Toerental: 60–12.000 tpm

• Motorvermogen (laag/hoog elektronisch bereik): 10/15/18,5 kW | 15/18,5/22 kW

• Max. beschikbaar vermogen vanaf: 1.500 tpm; max. koppel: 64 / 96 / 118 Nm

• Ingebouwde motor; luchtsensor voor bevestiging van de gereedschapsklem

• Gecentraliseerd koelsysteem; stijf tappen

Automatische gereedschapswisselaar

• Type: Vloermodel, dubbele arm; lang Z-verplaatsbaar magazijn

• Aandrijvingen: servogestuurde gereedschapswisselarm en rotatie van de gereedschapsketting

• Conus: Capto C6

• Gereedschapswisseltijd: van gereedschap naar gereedschap 1,8 s; van spaander naar spaander 10 s

• Max. gereedschapsdiameter: 130 mm (naast elkaar leeg) / 90 mm (naast elkaar bezet)

• Max. gereedschapslengte: 400 mm

Bewerkingscapaciteit

• Max. draaicirkel over het bed: 1.000 mm

• Max. draaicirkel over slede: 700 mm

• Max. draaidiameter vanaf de klauwplaat: 670 mm (bovenste kop op 0°) / 760 mm (bovenste kop gekanteld)

• Max. draailengte tussen de centers: 1.500 mm

• Max. afstand tussen spilpunten: 1.540 mm

• Doorgangsdiameter Y-as: Ø 230 mm (± 115 mm)

• Max. staafcapaciteit: links Ø102 mm; rechts Ø76 mm

• Max. gewicht onondersteund werkstuk: links 400 kg; rechts 220 kg

Koelvloeistof en standaarduitrusting

• Koelvloeistof onder hoge druk door de bovenste spil: 12 bar

• Externe koelvloeistoftoevoer naar de bovenste spindel: 8 bar

• Inhoud koelvloeistofreservoir: 580 liter

• Automatisch smeersysteem

• Gecentraliseerd hydraulisch systeem met zeer efficiënte koeler

• Schakelkast met warmtewisselaar

• Verlichting van de werkruimte; driekleurige alarm-/statuslamp

• Installatieapparatuur; CE-conformiteitsverklaring

Kenmerken van de FANUC 31i-A CNC

• 10,4" kleuren-LCD; uitgebreid toetsenbord

• Handmatige Guide-i-dialoogprogrammering

• Minimaal programmeerbare stapgrootte: lineair 0,001 mm; roterend 0,001°

• Elektronisch handwiel: vast en draagbaar

• Gereedschapscompensatie: 499 paren

• Constante oppervlaktesnelheid; star tappen

• Polaire/cilindrische/spiraalvormige interpolatie; 3D-coördinatenomzetting

• FANUC Custom Macro B; 10 niveaus voor het nesten van subprogramma’s

• Programma-geheugen: 512 KB; tot 1.000 programma's

• Interfaces: RS-232C, geheugenkaartsleuf, Ethernet

• Synchronisatie tussen de linker en rechter spil

Extra uitrusting

• Spanentransporteur: scharniermodel, afvoer naar rechts
