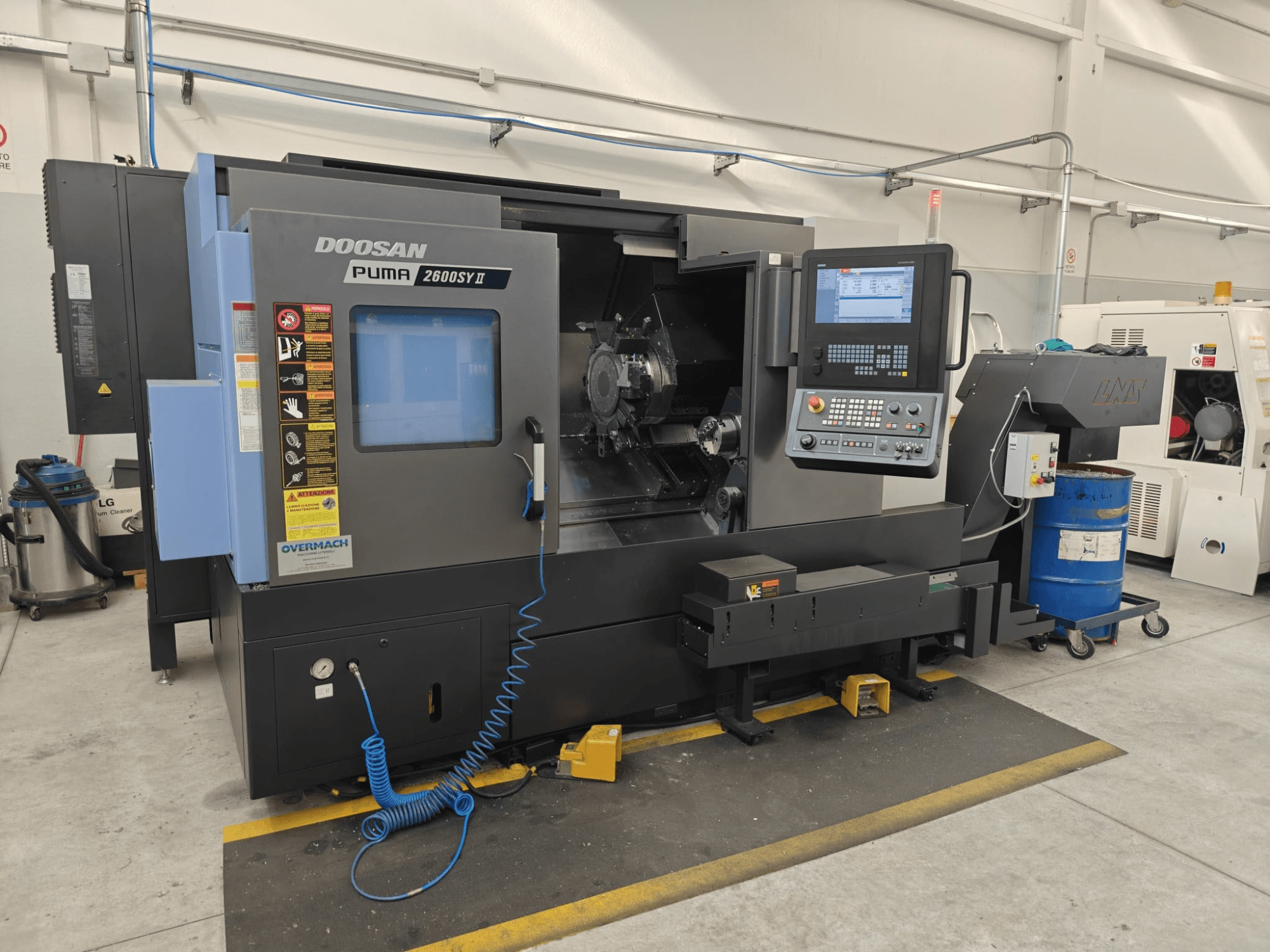

DOOSAN - PUMA 2600 SY IIIT-TUR-DOO-2020-00003

• Aangestuurde assen: X, Z, Y, B, C1, C2

• Schuin bed: 30°

Verplaatsingen en snelle verplaatsing

• Verplaatsing B-as (subspil): 830 mm

• C1-as: ±360°

• C2-as: ±360°

• Eiloodsverplaatsing (X / Z / Y / B): 30 / 30 / 10 / 30 m/min

Hoofdspil

• Spilneus: ASA A2-8

• Hydraulische klauwplaat: 254 mm, 3-klauw

• Max. koppel: 730 Nm

• Spilboring: 91 mm

• Binnendiameter trekbuis: 82 mm

• Geïntegreerde ingebouwde spindelmotor

• Positieresolutie C1: 0,001°

Subspil

• Spilneus: ASA A2-5

• Hydraulische klauwplaat: 170 mm, 3-klauw

• Toerentalbereik: 60–6.000 tpm

• Motorvermogen: 18,2 kW

• Max. koppel: 220 Nm

• Spilboring: 62 mm

• Binnendiameter trekbuis: 50 mm

• Ingebouwde motor

• C2-positioneringsresolutie: 0,001°

• Slag werkstukuitwerper: 120 mm

Bewerkingscapaciteit

• Max. zwenkbereik boven het bed: 780 mm

• Max. draaicirkel bij voordeur: 680 mm

• Max. draaicirkel boven de slede: 630 mm

• Max. draaidiameter: 376 mm

• Max. draailengte tussen de spilpunten: 760 mm

• Max. staafdiameter, hoofdspil: 81 mm

• Max. staafcapaciteit, subspil: 49 mm

• Max. freescapaciteit excentrisch (Y-as): 105 mm (±52,5 mm)

• Max. gewicht werkstuk in vrijdragende opstelling: 260 kg

• Max. werkstukgewicht bij gebruik van de subspil: 520 kg

Revolver en aangedreven gereedschappen

• Type revolver: BMT-65

• Indexposities revolver: 24

• Gereedschapsstations: 12 (alle 12 aangedreven)

• Indexeringstijd: 0,15 / 0,65 sec

• Afmetingen draaigereedschap: 25 × 25 mm

• Capaciteit boorgereedschap: Ø50 mm / Ø32 mm

• Toerental aangedreven gereedschap: 50–5.000 tpm

• Vermogen aangedreven gereedschap: 4,1 / 7,79 kW

• Max. koppel aangedreven gereedschap: 79,8 Nm

• Capaciteit ER-32: Ø3–20 mm

• Stijf tappen: Ja
