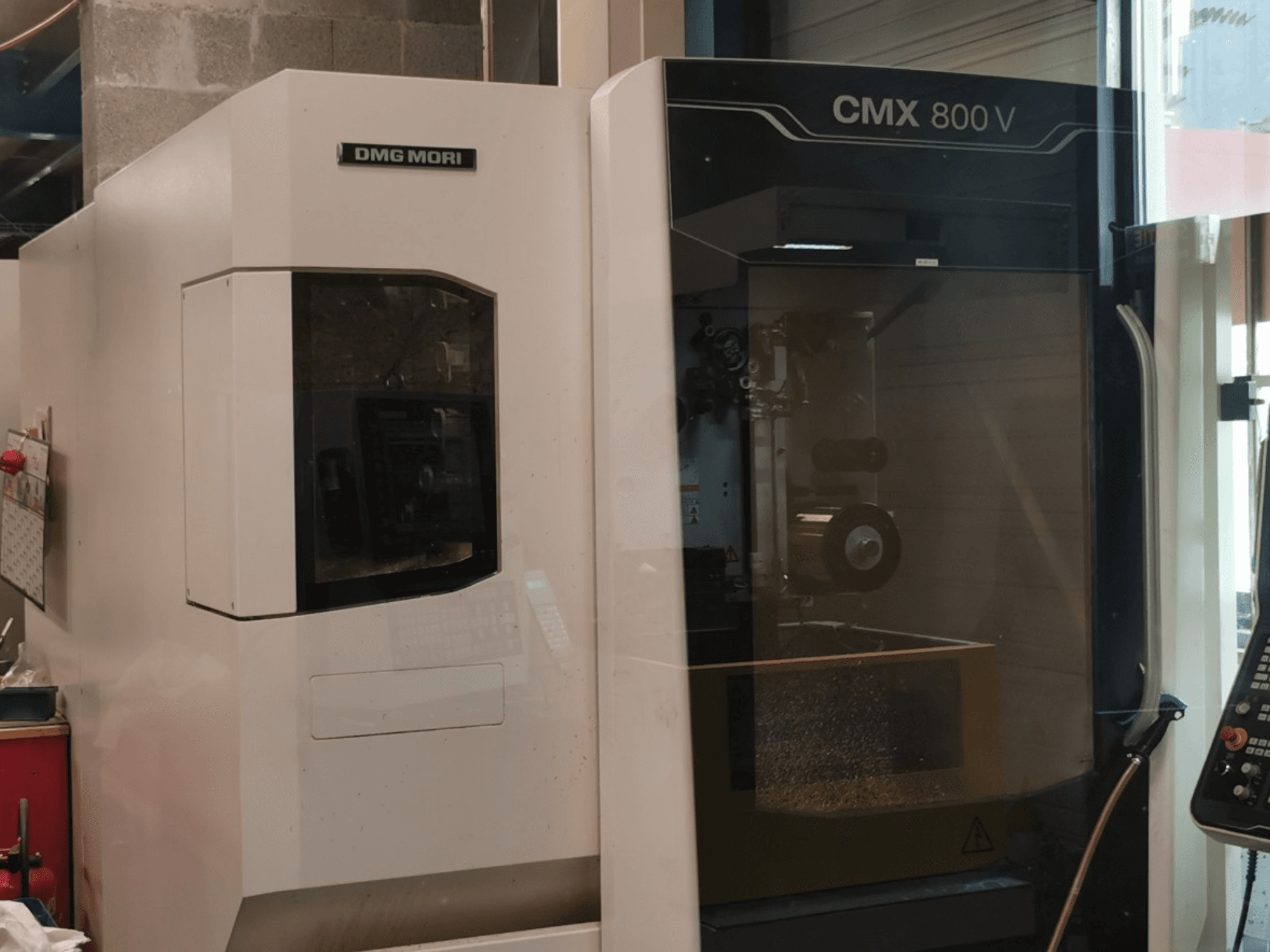

DMG Mori Seiki CMX 800 V

Foto Gallerij

71.000 €

gindumac prijs

(Af fabriek)

Ontvang een officiële offerte

DMG Mori Seiki - CMX 800 VCH-MIL-DMG-2017-00001

Name: DMG Mori Seiki CMX 800 V
Brand: DMG Mori Seiki
SKU: CH-MIL-DMG-2017-00001
Price: 71000 EUR
Availability: InStock

71.000 €

gindumac prijs

(Af fabriek)

een officiële offerte aanvragen

Bezoek de machine

een tegenbod doen

Heeft u nog vragen? Neem contact met ons op!

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

Neem contact op via Whatsapp

GINDUMAC
Producten
Werktuigmachines
➤ Tweedehands DMG Mori Seiki CMX 800 V te koop | gindumac.com

Toon in de originele taal

Deze 3-assige DMG Mori Seiki CMX 800 V is in 2017 geproduceerd. De machine heeft een verplaatsingsbereik van 800 mm op de X-as, 560 mm op de Y-as en 510 mm op de Z-as. De machine heeft een robuuste tafelafmeting van 1.100 x 560 mm en een maximaal tafelbelastingsvermogen van 800 kg. Als u op zoek bent naar hoogwaardige bewerkingsmogelijkheden, overweeg dan het verticale bewerkingscentrum DMG Mori Seiki CMX 800 V. Neem contact met ons op voor meer informatie.

Overzicht

merk: DMG Mori Seiki
jaar: 2017
MODEL: CMX 800 V
productie-uren: 5000
toepassingstype: Frezen
Vestiging: Zwitserland
machinetype: Verticaal bewerkingscentrum
merk bedieningseenheid: HEIDENHAIN

Technische Informatie - DMG Mori Seiki CMX 800 V

Besturingseenheid

Merk besturing: HEIDENHAIN
Besturingsmodel: TNC 620

Afmetingen

Machinehoogte: 2935 mm
Machinelengte: 4800 mm
Machinegewicht: 5400 kg
Machinebreedte: 5500 mm
Tafellengte: 560 mm
Tafellast: 800 kg
Tafelbreedte: 1100 mm

Beweging

Aantal assen: 3
X-as verplaatsing: 800 mm
Y-as verplaatsing: 560 mm
Z-as verplaatsing: 510 mm

Technische specificatie

Max. gereedschapsgewicht: 8 kg
Spindelvermogen: 13 kW
Spindelsnelheid: 12000 RPM
Kegelmaat: SK 40
Gereedschapstations: 30

Extra informatie

- CNC-besturing: HEIDENHAIN TNC 620 (SLIMline-bedieningspaneel / MC 7420D-pc & beeldscherm + TE 715D-toetsenbord)

- Klemoppervlak tafel: 1.100 x 560 mm

- Max. tafelbelasting (midden): 800 kg

- Laadhoogte tafel (van vloer tot bovenrand): 850 mm

- T-gleuven: 4 / 18H12 (afstand tussen gleuven: 100 mm; 1 referentiegleuf: 18H7)

- Toerentalbereik spil: 20 – 12.000 tpm

- Aandrijfvermogen spil (40% ED / 100% ED): 13 kW / 9 kW

- Koppel spil (40% ED / 100% ED): 82 Nm / 54 Nm

- Gereedschapskonus / aansluiting: SK40 (DIN 69871 / DIN 69872 vorm A/B trekpen)

- Gereedschapsklemkracht: 10 kN (SK40 / BT40)

- Capaciteit gereedschapsmagazijn: 30 vakken (kettingtype)

- Max. gereedschapsdiameter (met aangrenzende gereedschappen): 80 mm

- Max. gereedschapsdiameter (met vrije aangrenzende vakken): 125 mm

- Maximale gereedschapslengte (vanaf spilneus): 300 mm

- Max. gereedschapsgewicht (automatische gereedschapswissel): 8 kg

- Maximale totale belasting van het magazijn: 240 kg

- Aandrijvingen: AC-servomotoren op de X-, Y- en Z-assen

- Eilingsnelheid (X / Y / Z): 30 / 30 / 30 m/min

- Voedingssnelheidsbereik (X, Y, Z): tot 20.000 mm/min

- Resolutie positiebepaling: 1 µm

- Positioneringsonzekerheid P (VDI/DGQ 3441): 6 µm

- Spanenafvoer: geïntegreerde schraapband (bande grattante, koelvloeistoftank van 220 L, pomp van 20 L/min bij 5 bar)

- Externe koelvloeistof- en luchttoevoer: extern instelbare koelvloeistofsproeiers en blaaslucht (M25)

- Interne reiniging: Spoel-/spuitpistool voor het werkgebied (pistolet de rinçage)

- Handmatige asverplaatsing: elektronisch handwiel (HR 510FS)

- Toegang / veiligheidsautorisatie: DMG MORI SMARTkey elektronische modusschakelaar

- Schijnbaar vermogen: 32 kVA

- Nominale voedingsspanning: 400 V AC ±10% (3/N/PE)

- Netfrequentie: 50/60 Hz

- Stuurspanning: 230 V AC / 24 V DC

- Vollaststroom (In max): 52 A

- Hoofdzekering: 63 A

- Kortsluitvermogen (Ics): 0,63 kA

- Basisgewicht machine: ca. 5.400 kg

- Gewicht spaandertransporteur: 500 kg

*Er kunnen verschillen zijn tussen de getoonde gegevens en de werkelijke waarden, dit dient te worden bevestigd door de vertegenwoordiger.

** De standaardleveringsomvang omvat uitsluitend de basismachine. Accessoires en perifere apparatuur worden pas tijdens het aankoopproces uitdrukkelijk bevestigd door middel van bindende overeenkomsten.
