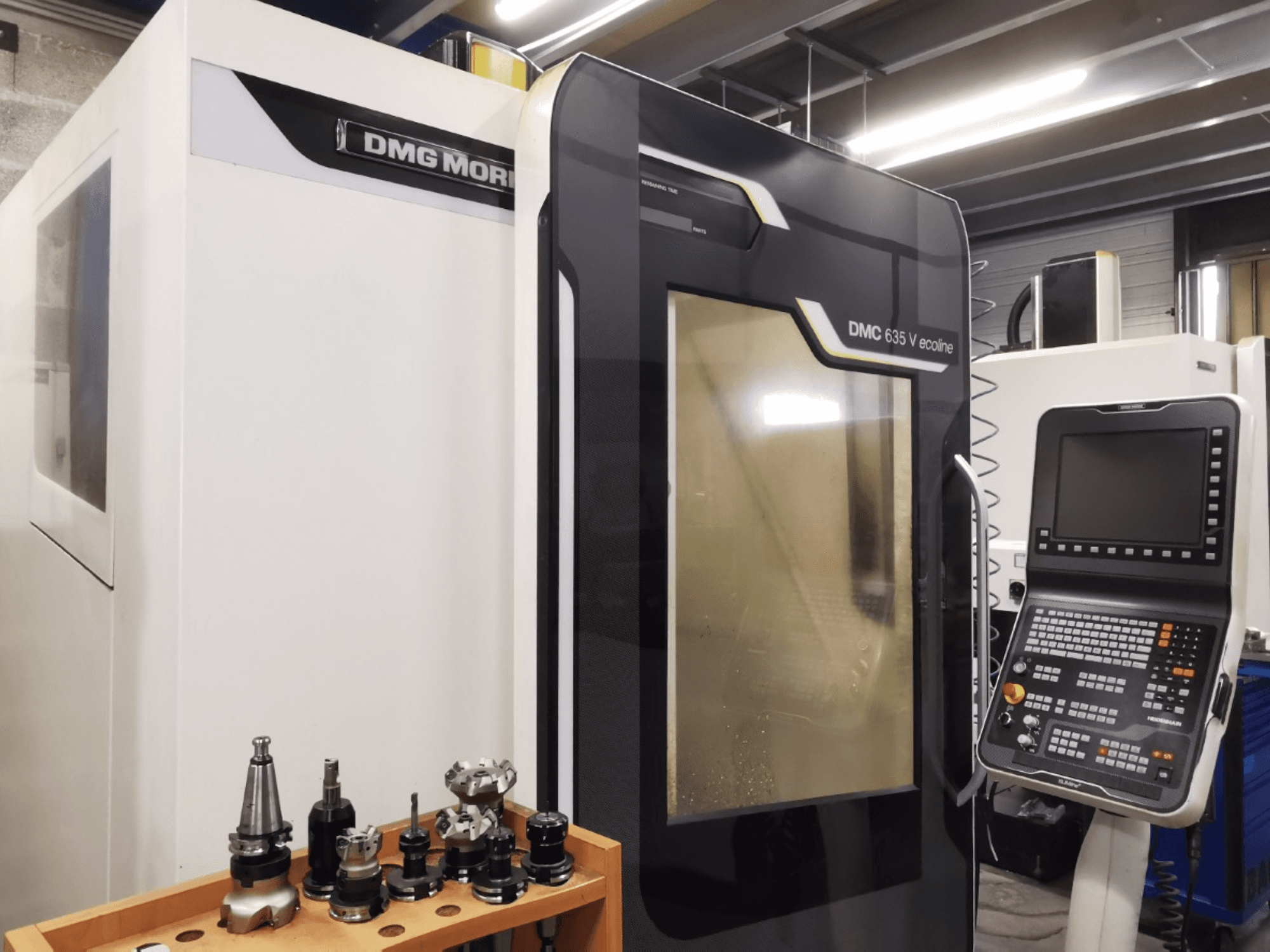

DMG MORI - DMC 635 V ecolineCH-MIL-DMG-2014-00001

- Besturing: HEIDENHAIN TNC 620 (MC 7420D / TE 7150-toetsenbord / SLIMline-paneel)

- Aantal assen: 3 (X, Y, Z)

- Verplaatsingsbereik X-as: 635 mm

- Verplaatsingsbereik Y-as: 510 mm

- Verplaatsingsbereik Z-as: 460 mm

- Klemoppervlak tafel: 790 x 560 mm

- Max. tafelbelasting (midden): 600 kg

- T-gleuven in de tafel: 4 / 14H12, afstand 100 mm (1 referentiegleuf 14H7)

- Tafelhoogte vanaf de vloer: 720 mm

- Toerentalbereik spil: 20 - 12.000 tpm (1/min)

- Aandrijfvermogen spil (40% ED / 100% ED): 13 kW / 9 kW

- Koppel spil (40% ED / 100% ED): 83 Nm / 57 Nm

- Gereedschapskonus / interface: SK40 (DIN 69871 / ISO 7388/2 type A of DIN 69872 vorm A/B)

- Gereedschapsklemkracht: 8 kN

- Capaciteit gereedschapsmagazijn: 30 posities

- Max. gereedschapsdiameter (naast elkaar leeg / vol): 130 mm / 80 mm

- Max. gereedschapslengte: 300 mm

- Max. gereedschapsgewicht: 6 kg (max. totale gereedschapsbelasting in het magazijn: 90 kg)

- Eiloodsnelheid (X / Y / Z): 30 m/min

- Aanzet (X / Y / Z): continu programmeerbaar tot 20.000 mm/min

- Positioneringsresolutie / onzekerheid: 1 µm / 16 µm (VDI/DGQ 3441)

- Inhoud koelvloeistoftank: ~120 l

- Machinegewicht: ~3.900 kg (3.950 kg met magazijn voor 30 gereedschappen)

- Schijnbaar vermogen: 17 kVA

- Nominale netspanning (In max): 28 A

- Hoofdzekering: 35 A (kortsluitvermogen: 0,35 kA)

- Voeding: 400 V AC (3/N/PE), 50/60 Hz

- Besturingsspanning: 24 V DC / 230 V AC

- Pneumatische toevoerdruk: 5,5 - 8,0 bar (luchtverbruik: 30 m³/h zonder afblazen; +20 m³/h continu)

- Afmetingen machine (B x D x H): 1.880 mm (2.265 mm met koelvloeistoftank) x 2.441 mm x 2.742 mm (min. transporthoogte: 2.330 mm)

- Benodigde vloeroppervlakte: 4.500 x 4.400 mm
