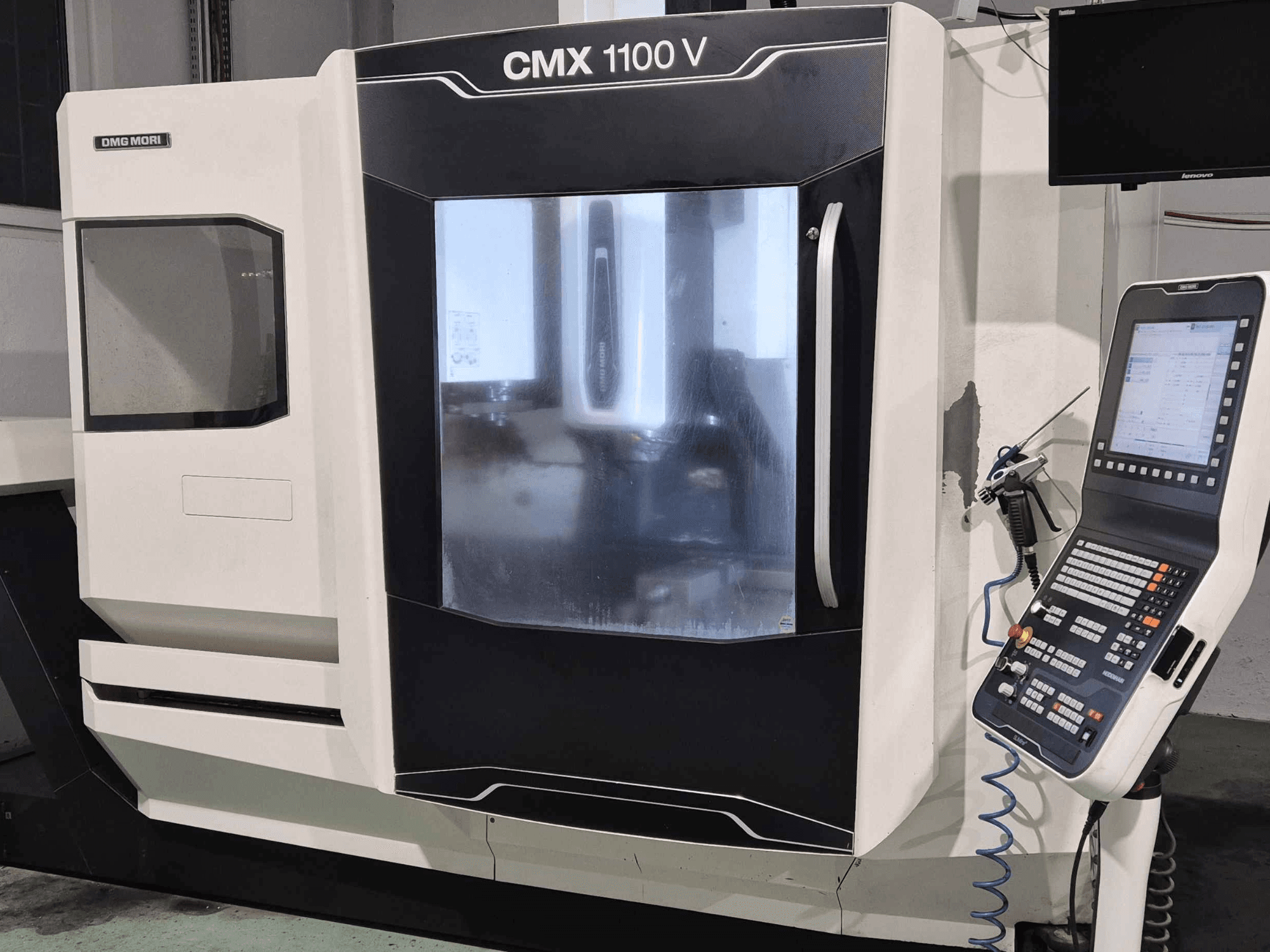

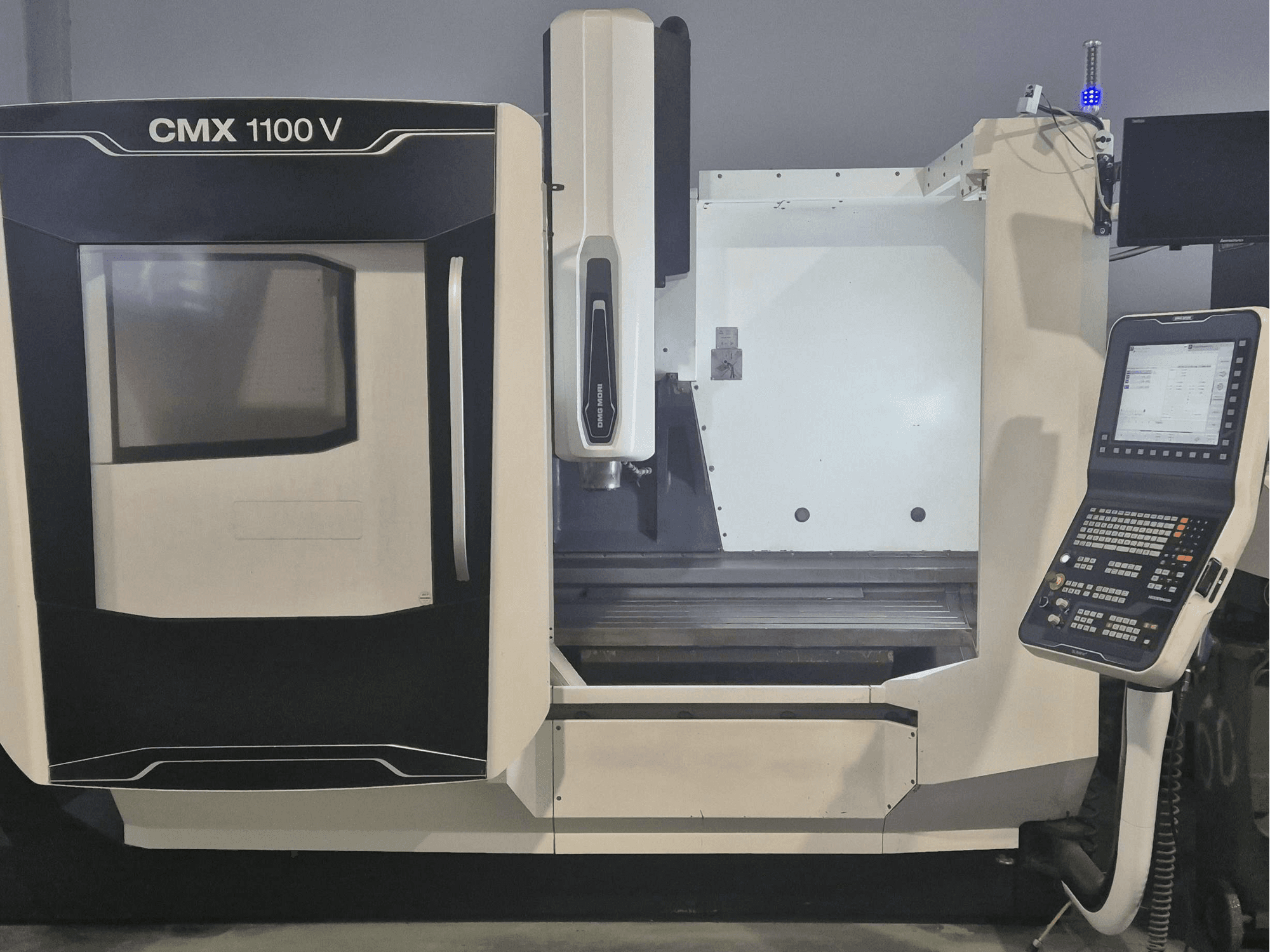

DMG MORI - CMX 1100 VPL-MIL-DMG-2017-00002

• Bedrijfstijd:

  • Spindeluren na vervanging: 2.900 uur

  • Spindeluren (machineteller): 32.420 uur

  • Inschakeluren (teller): 60.300 uur

• Conditie: Ingeschakeld en in productie; inspectie mogelijk (werking, geometrie, algemene staat)

• Afmetingen werktafel: 1.400 × 560 mm

• Asdynamiek: Eiloodsnelheid 30 m/min (lineaire assen)

• Spil:

  • Gereedschapsklem: DIN 69872

• Gereedschapsmagazijn: kettingmagazijn met 30 posities en dubbele grijper

• Koeling/media: omschakeling koelvloeistof–lucht via M-functie (extern), spanenbak

• CNC-besturing: HEIDENHAIN TNC 620 (3D) met ASCII-toetsenbord en 15"-monitor

• Meetsystemen: Directe meetsystemen (lineaire schalen) op X/Y/Z; luchtspoeling voor meetsysteem

• Extra machineopties:

  • Veiligheidsspanningspakket: X- en Y-asmotoren met rem, overspanningsbeperker, onderspanningsbewaking met noodstopactivering

• Softwareopties – HEIDENHAIN:

  • Optie 3 (#21): M120 gereedschapsradiuscorrectie voor contourbewerking, LOOK AHEAD tot 99 blokken, 3D-bewerking, M118 handwielpositionering tijdens programma-uitvoering

Extra uitrusting

• Spanentransporteur van het schraaptype (linkerkant)

• Koelvloeistoftank, 250 l

• Handmatig spuitpistool voor het bewerkingsgebied

• 4-kleurensignaalzuil

• HEIDENHAIN-tastpakket: draadloze werkstukmeetsensor en kalibratiering voor de sensor

• Handwiel (draagbaar bedieningspaneel)

Aanvullende informatie

• In november 2024 is door DMG Service een gloednieuwe originele DMG-spil geïnstalleerd

• Het servicerapport bevat zowel de spilmetingen als de metingen van de machinegeometrie die na de vervanging zijn uitgevoerd
