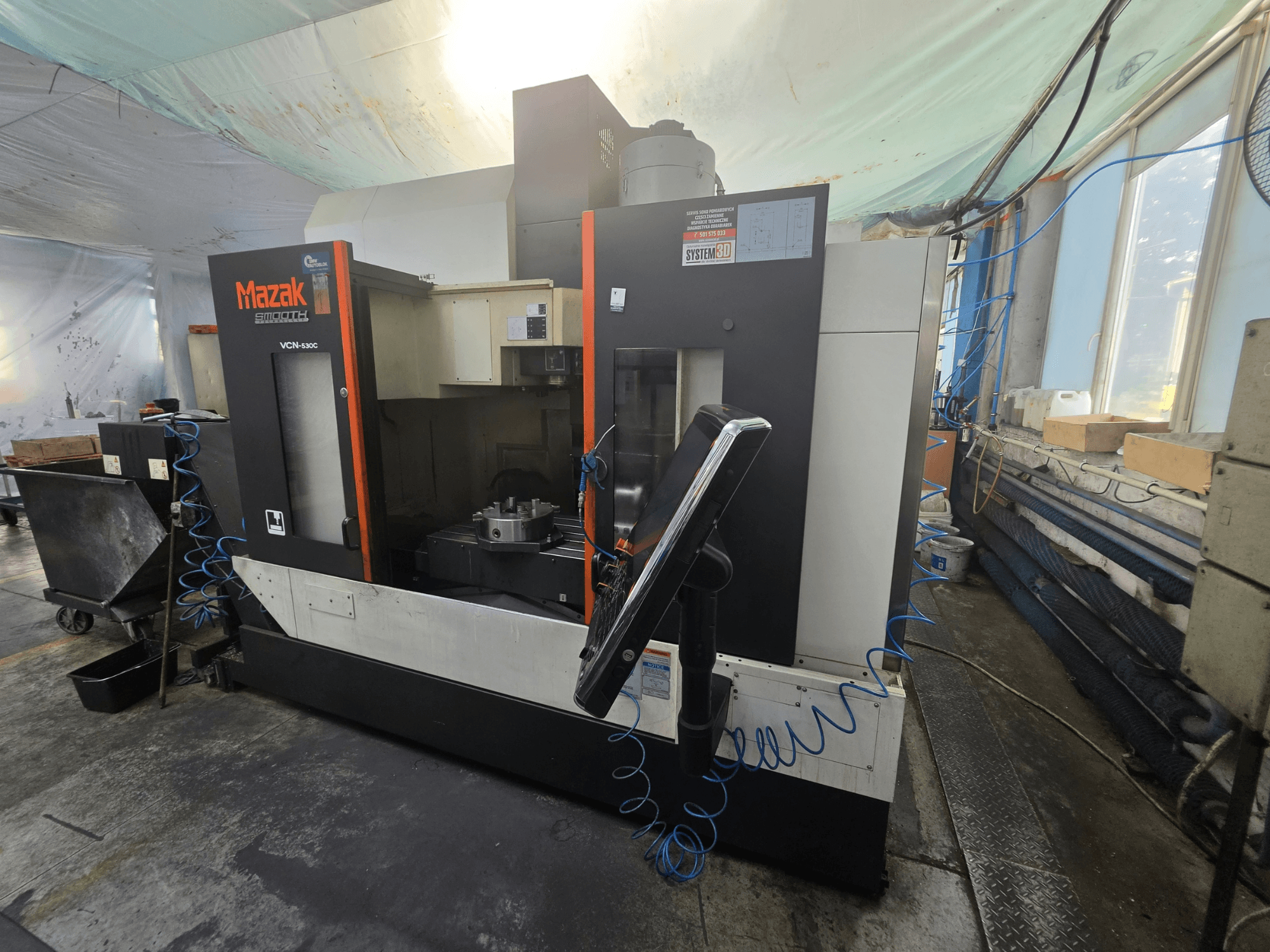

Mazak - VCN-530CPL-MIL-MAZ-2017-00001

• Bedrijfstimer (alleen snijden): 11.917 uur

• Asverplaatsingen (standaard VCN 530C):

  • Afstand tussen tafeloppervlak en spilneus: 150–660 mm

  • Afstand tussen kolom en spindelmiddelpunt: 586 mm

• Werkbereik / capaciteiten:

  • Max. werkstuklengte: 1.300 mm

  • Max. werkstukbreedte: 550 mm

  • Max. werkstukhoogte: 570 mm

  • Max. werkstukgewicht: 1.200 kg

• Werktafel:

  • Afmetingen werktafel: 1.300 × 550 mm

  • T-gleuven: 5; breedte 18 mm; steek 100 mm

  • Opmerking: het draagvermogen van de tafel is niet gelijk aan het draagvermogen van de draaitafel

• Spil:

  • Motorvermogen: 18,5 / 11 / 7,5 kW (afhankelijk van de belasting)

• Gereedschap / ATC:

  • Max. gereedschapslengte: 350 mm

  • Max. gereedschapsdiameter: 80 mm (125 mm als aangrenzende vakken leeg zijn)

  • Gereedschapswissel: 1,3 s

• Voedingssnelheden:

  • Eiloodsnelheid X/Y/Z: 42 m/min

  • Snijvoeding: 1–42.000 mm/min

• Hulpsystemen / afmetingen:

  • Capaciteit koelvloeistoftank: 250 L

  • Vloeroppervlak (ca.): 2.880 × 3.102 mm

  • Machinehoogte (ca.): 2.807 mm

• Meegeleverde machinefuncties (PD081-productiepakket):

  • Luchtstroom voor het werkstuk

  • Hogedruk-koelvloeistof door de spil

  • Spoeling van machineafdekkingen met koelvloeistof

  • Synchroon tappen

  • CNC-geheugen: maximale programmaomvang 8 MB

  • G00-helling Constante optimalisatie van snelle verplaatsingen

Extra uitrusting

• Vierde as:

  • Tsudakoma NC-draaitafel, model RNE-200L (Japan), met 250 mm opspannok

  • Voorbereiding voor de vierde as op de machine

• Spaanafvoer:

  • Crowther-spaanbandtransporteur met scharnierband aan de linkerkant

  • Voorbereiding voor een spaanafvoer aan de linkerkant

• Meting:

  • Renishaw OMP60 werkstuktaster

  • Voorbereiding voor OMP60 op de machine

• Afzuiging:

  • Filtermist FX6002-olienevelafzuigunit

• Overige:

  • Werkstukopspansysteem

  • Pneumatisch aangedreven koelvloeistofspuitpistool
