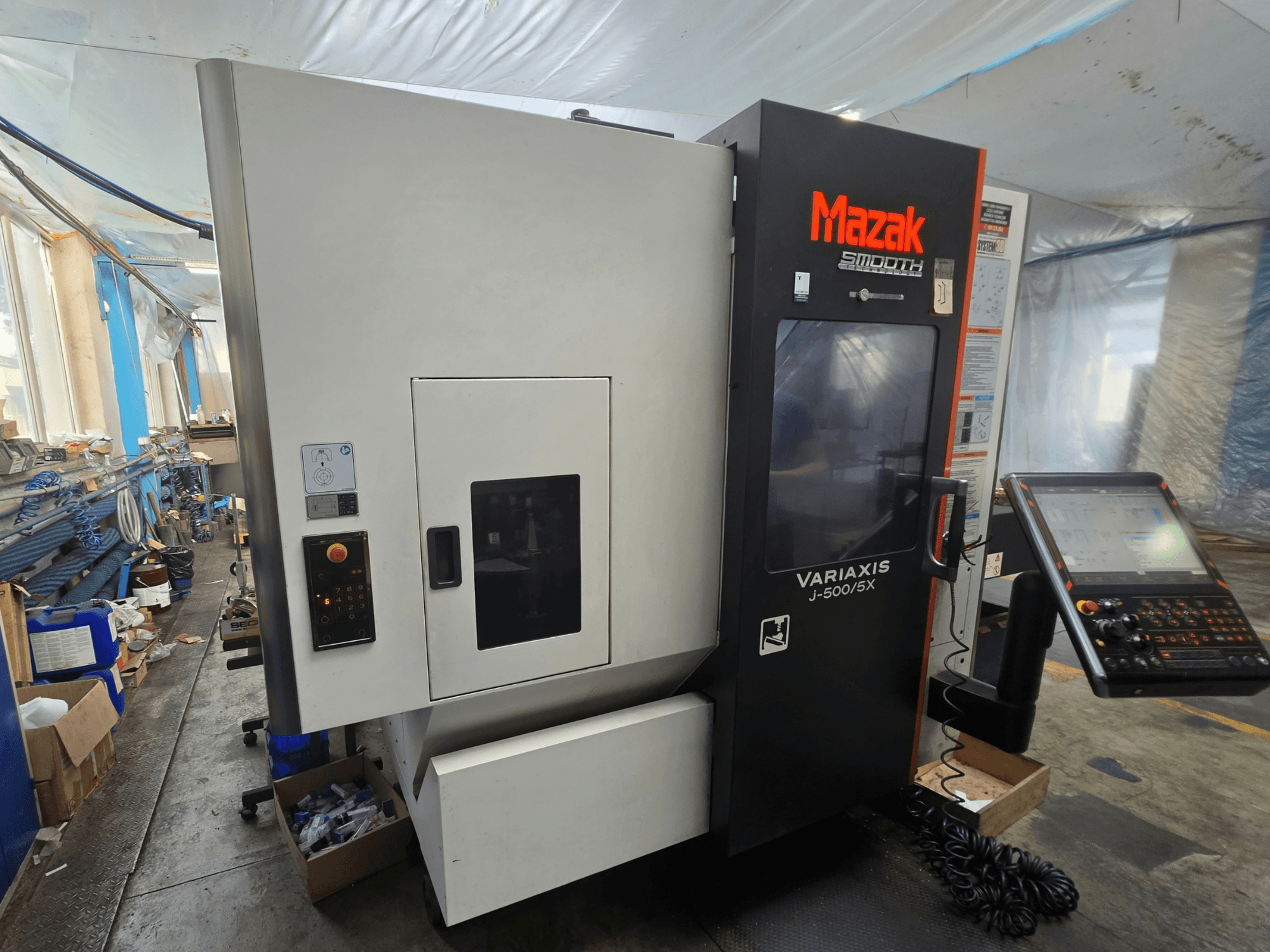

Mazak - VARIAXIS J-500/5XPL-MIL-MAZ-2018-00001

• Snijtijd („alleen snijden”): 14.396 uur 54 min

• Werkcapaciteit en verplaatsingen

  • Max. werkstukdiameter: 500 mm; hoogte: 350 mm

  • Kanteling A-as: -120° tot +30°; rotatie C-as: ±360°

  • Indexstap A/C-as: 0,0001°

  • Eiloodsverplaatsing X/Y/Z: 30.000 mm/min

  • Max. snijvoeding X/Y/Z: 30.000 mm/min

  • Indexeringstijd A-as: 0,6 s per 90°

  • Indexeringstijd C-as: 0,55 s per 90° / 1,05 s per 180°

  • Geleidingen: lineaire rolgeleidingen

• Tafel en vrije ruimtes

  • Kantel-/draaitafel met A- en C-assen

  • Afmetingen tafel: 500 × 400 mm

  • T-gleuftafel (zoals gespecificeerd in de definitieve configuratie)

  • Afstand spilpunt tot tafeloppervlak, tafel horizontaal: 50–560 mm

  • Afstand spilpunt tot tafel, tafel verticaal: 40–550 mm

• Spindel

  • Spindelkoeler; tank voor spindelkoelolie: 16 L

  • Programmeerbare spindeloriëntatie in stappen van 1°

• Gereedschapswisselaar en magazijn

  • ATC met herstelfunctie; digitaal magazijndisplay; extern bedieningspaneel voor het magazijn

  • Gereedschapsselectie: vaste magazijnadressen met automatische selectie van de kortste route

  • Max. gereedschapslengte: 300 mm

  • Max. gereedschapsdiameter bij aangrenzende gereedschappen: 90 mm; bij lege aangrenzende vakken: 130 mm

  • Chip-to-chip-tijd: 6,20 s

• Meten en meten

  • Automatische gereedschapslengtemeting en detectie van gereedschapsbreuk

  • G37-functie voor automatische gereedschapslengtemeting

  • Absoluut positioneringssysteem

  • MAZA-CHECK-systeem

  • Voorbereiding voor RMP600-werkstuktaster

• Koelmiddel- en thermisch beheer

  • Koelmiddel door het gereedschap onder hoge druk (~15 kgf/cm² ≈ 14,7 bar), debiet ~35 L/min

  • Koelvloeistofreservoir: 300 L

  • Sproeisysteem voor koelvloeistof

  • Koeling voor X/Y/Z-as kogelomloopspindels

• Besturing en software

  • MAZATROL-dialoogprogrammering en EIA/ISO-programmering; gelijktijdige 5-assige besturing in EIA/ISO

  • G00-hellingsconstante; Soepele herstart; Gekanteld bewerkingsvlak; Omgekeerde tijdvoeding

  • Uitgebreide werkstuk-offsets: 300 paren; Variabele macro's: 600 variabelen

  • Programmering in poolcoördinaten; Tornado-bewerkingscyclus

  • Snel bewerken en afvlakken; Geometrische compensatie voor rotatieassen

  • Naadloze hoekregeling; variabele versnellingsregeling

  • Interfaces: USB, LAN, SD-geheugenkaart

• Veiligheid, behuizing, naleving

  • Volledige behuizing van het werkgebied met bovenklep

  • Vergrendelde bedieningsdeur; verlichting van de werkruimte

  • Intelligent Safety Shield (ISS)

  • CE-markering

• Hulpmiddelen voor automatisering en bediening

  • Automatisch in- en uitschakelen van de machine en opwarmen

Extra uitrusting

• Spiraalvormige spanbandtransporteur met scharnier aan de rechterzijde voor staalbewerking

• Voedingstransformator voor de Europese markt

• Installatiepakket voor de machine

• Handleidingen en veiligheidslabels in het Pools
