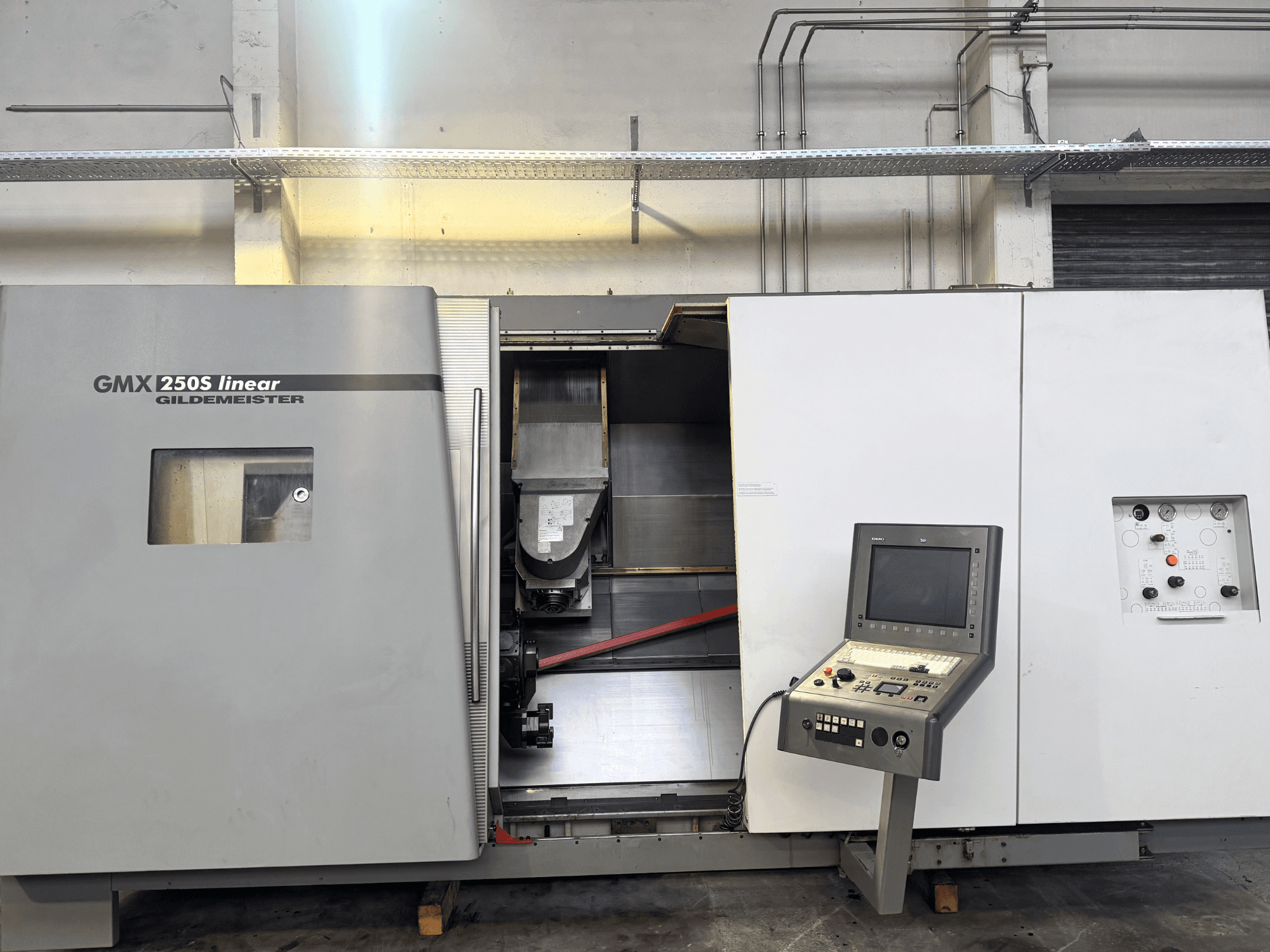

DMG - GILDEMEISTER GMX 250S LinearDE-TUR-DMG-2008-00006

- Type geleiding: Rolgeleidingen

- Hoofdspil:

- Aandrijfvermogen (100% ED): 21 kW

- Aandrijfvermogen (40% ED): 28 kW

- Toerentalbereik spil (100% ED): 5000 tpm

- Toerentalbereik spil (40% ED): 5000 rpm

- Basissnelheid: 850 tpm

- Max. koppel (40/100% ED): 240 / 320 Nm

- Aandrijvingstype: AC/1, geïntegreerde spindelmotor 76

- Toerental C-as: 5000 tpm

- Koppel C-as: 320 Nm

- Resolutie C-as: 0,001 graden

- Diameter spantang: 200 - 315 mm

- Max. staafdiameter: 65 mm

- Spilflens: vlakke flens 170 h5

- Spilboring: 80 mm

- Boring diameter klemcilinder: 67 mm

- Diameter in voorste lager: 120 mm

- Gereedschapsspil / freesspil:

- Gereedschapshouder: HSK63-A

- Max. spiltoerental: 12.000 tpm

- Aandrijfvermogen (100% / 40% ED): 13,2 / 22 kW

- Koppel (100% / 40% ED): 60 / 100 Nm

- Spil 2 (tegenas – optie):

- Aandrijfvermogen (100% / 40% ED): 21 / 28 kW

- Max. toerental: 5000 tpm

- Diameter spanklauw: 315 mm

- Max. staafdiameter: 65 mm

- Werkbereik / draaidiameter:

- Max. zwenkkreis: 640 mm

- Draaidiameter max.: 520 mm

- Draaidiameter over tegenas max.: 400 mm

- Draaidiameter over tegenas en revolver max.: 250 mm

- Maximale draaidiameter over de losse kop: 400 mm

- Spilafstand: 1500 mm

- Draailengte (kort / lang): 1175 mm

- Max. gewicht werkstuk in klauwplaat (flensgewicht): 150 (100) kg

- Zwaartepunt van het werkstuk vanaf de spilflens max.: 200 mm

- Maximaal werkstukgewicht (asdelen) bij gebruik van de losse kop: 800 kg

- Slag van de slede:

- Sled 1 (boven): X1 = 550 mm, Y1 = 180 mm, Z1 (kort/lang) = 1185 mm, B1 = 240 graden

- Slede 2 (optie): X2 = 180 mm, Z2 (kort/lang) = 1050 mm

- Slede 3 (tegenas): Z3 (kort/lang) = 1150 mm

- B-as:

- Max. zwenksnelheid: 30 tpm

- Koppel B-as (S6-40%/max.): 2860 / 5720 Nm

- Resolutie B-as: 0,001 graden

- Hydraulische klemkracht (bij 30 bar): 2000 Nm

- Gereedschapsmagazijn:

- Aantal gereedschapsvakken: 36

- Max. gereedschapsgewicht: 8 kg

- Max. gereedschapslengte: 400 / Ø80 mm

- Max. gereedschapslengte met vrije ruimte: 250 / Ø125 mm

- Standaard gereedschapsdiameter: Ø80 mm

- Max. gereedschapslengte zonder vrije ruimte: 230 / Ø80 mm

- Standaard f-afmeting draaigereedschap: 40 mm

- f-afmeting draaigereedschap met vrije ruimte max.: 62,5 mm

- Standaard kantelmoment gereedschap max.: 60 (100) kg/cm

- Hefbeweging: 85 mm

- Revolver 2 (optie):

- Uitgerust met aangedreven gereedschappen: Ja

- Aantal gereedschapsstations: 12

- Asdiameter volgens DIN 69880: 40 mm

- Aantal aangedreven gereedschappen: 12

- Aandrijfvermogen (max. 100% ED): 10,7 kW

- Koppel (max. 100% ED): 32 Nm

- Toerentalbereik: 4000 tpm

- Indexeringstijd (30/180 gr.): 0,34 / 0,64 s

- Max. gereedschapsbelasting: 100 kg

- Toegestane onbalans door gereedschapsbelasting: 63 Nm

- Aandrijvingen en snelle verplaatsing (sleden 1, 2, 3):

- Snelle verplaatsing X/Ys/Z (slede 1): 40 / 24 / 70 m/min

- Aandrijfkracht X/Ys/Z (slede 1, S6-40%): 7 / 11 / 7,5 kN

- Verplaatsingsresolutie X/Ys/Z (slede 1): 0,001 mm

- Kogelomloopspindel X (slede 1): Ø32 x 20 mm

- Kogelomloopspindel Ys (slede 1): Ø40 x 15 mm

- Lineaire motor Z1-as: 1FN3600-4WB00

- Eilop X/Z (slede 2): 24 / 36 m/min

- Aandrijfkracht X/Z (slede 2, S6-40%): 9 / 11 kN

- Snelle verplaatsing Z (slede 3): 36 m/min

- Voedingskracht Z (slede 3, S6-40%): 13 kN

- Koelvloeistof & spanentransport:

- Koelvloeistofcapaciteit: 370 l

- Aandrijfvermogen: 0,25 kW

- Koelvloeistofpomp (dompelpomp): 202 l/min

- Transportcapaciteit: 100 kg/u

- Hydraulica:

- Inhoud: 40 l

- Pompvermogen 1/2: 5,5 kW

- Pompdruk 1/2: 100 bar

- Pompdebiet 1/2: 38 l/min

- Pneumatiek:

- Druk: 6 bar

- Luchtverbruik: 40 m³/h

- Koeleenheid:

- Koelvloeistofcapaciteit: 15 l

- Koelvermogen: 4,5 kW

- Debiet: 15 l/min

- Uitgangsdruk: 6 bar

- Aantal koelcircuits: 1

- Optie koelvloeistofapparatuur:

- Tankinhoud: 500 (1000) l

- Totaal vermogen (standaard/optie): 1,1 (5,1/12,6) kW

- Pompdruk 1/2/3: 8 / (20/80) bar

- Pompdebiet 1/2/3: 20 / (40/11) l/min

- Filterfijnheid: 40 µm

- Koelvermogen voor optie 80 bar: 4,9 kW

- Nauwkeurigheid volgens VDI/DGQ 3441 (bij T=20 ±2 °C):

- Positietolerantie P in X1/Y1/Z1: 10 / 10 / 16 µm

- Positietolerantie B: 10 mGrad

- Positietolerantie X2/Z2: 10 / 16 µm

- Positietolerantie Z3: 16 µm

- Gemiddelde spreiding Ps in X1/Y1/Z1: 3 / 3 / 4 µm

- Gemiddelde spreiding Ps in B: 3 mGrad

- Gemiddelde spreiding Ps in X2/Z2: 3 / 4 µm

- Gemiddelde spreiding Ps in Z3: 4 µm

- Elektrische specificaties:

- Aangesloten vermogen: 75 kVA

- Bedrijfsspanning: 400 V

- Frequentie: 50 Hz

- Zekeringbeveiliging (traag): 125 A (VDE 0100)

- Stuurspanning (AC / DC): 230 V / 24 V

- Afmetingen en gewicht:

- Opstellingsafmetingen (L x B x H): 7800 x 4100 x 3040 mm

- Transportafmetingen (L x B x H): 5000 x 3000 x 2800 mm

- Machinegewicht incl. schakelkast: 15.000 kg

- Bedrijfsuren:

- Aantal uren met besturing ingeschakeld: 35.398 uur

- Spil-/automatische bedrijfsuren: 14.802 uur

• Besturingseenheid: Heidenhain Plus IT 3D CNC Pilot 4290 plus it

• 4e as met losse kop (speciale uitrusting)

• Gereedschapsmagazijn met 22 gereedschapsposities (optioneel)

Extra uitrusting

• Spanenbak

• Spaanband

• Koelsysteem
