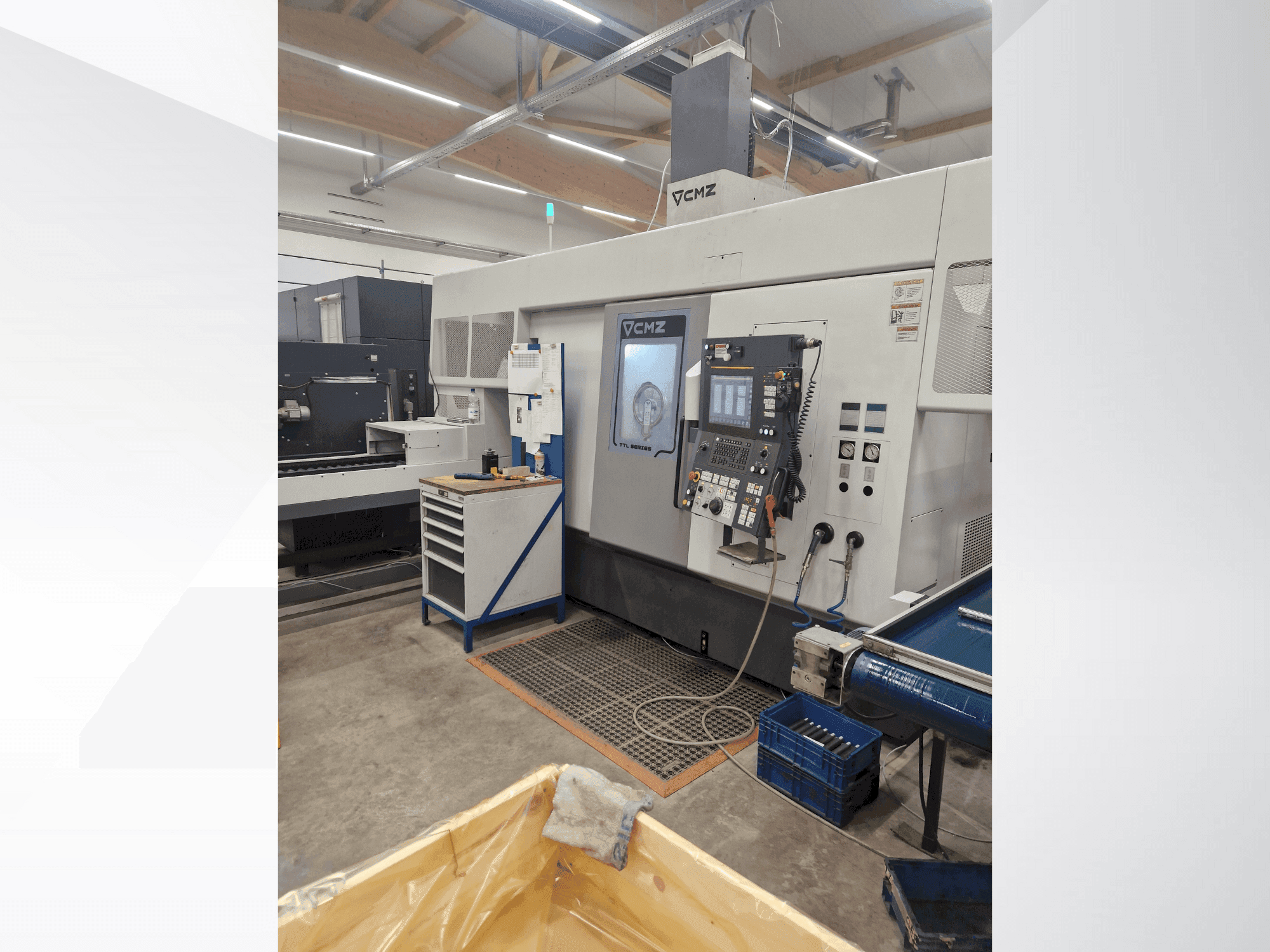

CMZ - TTL-66-66-TTY-T2YDE-TUR-CMZ-2021-00001

Voordelen van de machine

Technische voordelen van de machine

- Spanning: 400 V wisselstroom

- Fasen: 3 + N + PE

- Frequentie: 50 Hz

- Maximaal vermogen: 90 kVA

- Maximale stroomsterkte: 125 A

- Luchtdruk: 6 bar

- Taal van de machine: Duits

- Besturingssysteem: Fanuc (G-codes type A)

- Uitrusting linker spil: LPS-systeem, axiale aanslag, koelvloeistoftoevoer via de spil, spantanghouder Hainbuch AXFIX 65 (standaard) 2703/0008

- Uitrusting rechter spil: LPS-systeem, koelvloeistoftoevoer via de spil, lange versie van de losse kop voor aangedreven spilpunt CM 3, spantanghouder Hainbuch AXFIX 65 (standaard) 2703/0008

- Gereedschapinstelapparaat: gereedschapinstelapparaat inbegrepen

- Spanenafvoer: Achterste spanentransporteur met dubbele ketting

- Bovenste gereedschapstoren (T1): Hogedruk-koelvloeistofpomp met 3 programmeerbare standen (35, 15 en 6 bar), inclusief 75 µm-filter

- Onderste gereedschapstoren (T2): hogedrukkoelvloeistofpomp met 3 programmeerbare standen (35, 15 en 6 bar), inclusief 75 µm-filter

- Koelvloeistofvoorzieningen: Koelvloeistofsproeiers boven de spindels, spoelnozzle voor koelvloeistof, tankniveaubewaking

- Bewakingssystemen: beheer van de standtijd van gereedschappen, bewaking van de gereedschapsbelasting

- Afzuigsysteem: Aansluitflens Ø150, afzuigunit LTA E120-X1-H inclusief montagedelen, slangen en steun

- Automatisering / portaallader: GL20-11 3-assige CNC-portaallader (verplaatsingsbaan naar beide zijden), servogestuurde 2x180° dubbelzwenkgrijper voor asonderdelen GLII, speciale portaalbehuizing

- Werkstukhantering: Werkstukdrager WS-700-3000 linksvoor, WS-700 met 3 rijen V-geleidingen (2 assen per rij), CMZ-werkstukdrager voor rond en vierkant materiaal (V-steun 90°-uitvoering), Aansluitinterface voor ontlaadband van de klant

- Meegeleverde gereedschapshouders: 8x dubbele radiale houders voor gereedschappen 20x20 (310.04.092046), 6x houders voor boorgereedschap Ø32 H75 (310.04.092060), 2x TTL/10400/02 axiale houders voor aangedreven gereedschap ER32 met interne koeling 70 bar (12.000 tpm), 2x TTL/10400/09 radiale houders voor aangedreven gereedschappen met interne koeling 70 bar ER16 (max. 12.000 tpm)

- Meegeleverde grijpbekken: Bekken voor ruw materiaal (32 mm/30-35 mm, 35 mm/35-40 mm, vierkant 30 mm/30 x 30 mm), bekken voor afgewerkte onderdelen (32 mm/30-35 mm, 38-40 mm/35-40 mm, vierkant 30 mm/30 x 30 mm)

- draaibaar kijkvenster / machinestatuslampje

- Cmz heeft een signaal nodig dat aangeeft dat een onderdeel kan worden geplaatst / uitgangssignaal dat aangeeft dat de transportband vrij kan bewegen
