Citizen - Cincom L20E-2M8SI-TUR-CIT-2016-00001

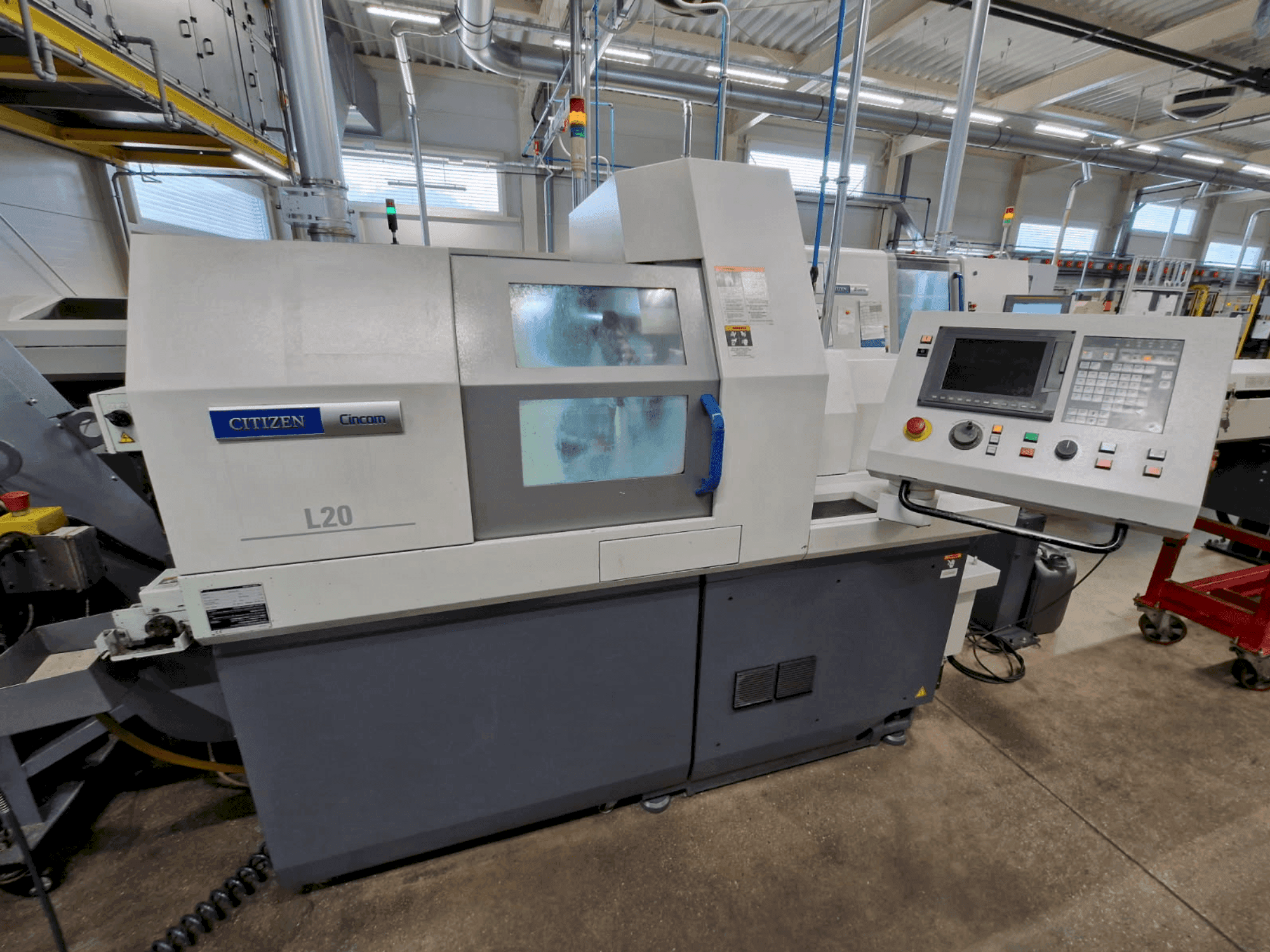

CITIZEN Cincom L20E-2M8 met FMB stavenaanvoer en LNS spanentransporteur

De machine is geschikt voor efficiënt draaien tot een diameter van 20 mm.

De machine is ontworpen voor maximaal 37 gereedschappen voor het bewerken van complexe producten.

Set gereedschapssubassemblages:

Verticale houder met 5 gereedschappen

4-7 roterende gereedschappen voor dwars radiaal bewerken

Boorgereedschappen 3-9 voor voorste bewerking

0-4 roterende gereedschappen voor tegenspil

4-10 boorgereedschappen voor tegenspil

Basisconfiguratie

Basisbed: blokgieting met sterke lineaire geleidingen (thermische en trillingsstabiliteit)

Hoofdspil: 10.000 tpm, C-as, Ø doorgang 26 mm (max. staaf Ø20 mm)

W1: verticale houder met 5 gereedschappen (12 × 12 × 130 mm)

3× GSC1310 radiaal roterende gereedschappen ER16 (1 kW, 7.500 tpm)

GSE3210 roterende eenheid instelbaar 0°/90° voor freesunit (3× GSC1310 ER16)

U124B boorblok (2+1) voor diepe gaten

Tegenspil: 8.000 tpm, optionele C-as, vermogen 0,75/1,5 kW

U153B aangedreven gereedschapseenheid voor tegenspil (0,75 kW) + 4× SAU819 adapters Ø19,05

Besturing: Mitsubishi Meldas 700 (Windows OS, verbeterde processor, LCD 8,4")

Gelijktijdige bewerking op hoofd- en hulpspindels

Ruimtebesparend ontwerp met schuifdeksel

Technische gegevens

Hoofdspil

Max. draailengte: 200 mm

Doorvoer Ø: 26 mm

Max. staaf-Ø: 20 mm

Snelheid: 200-10.000 tpm

Vermogen: 2,2 / 3,7 kW

Positionering: C-as (0,001°)

Tegenspil

Max. staaf-Ø: 20 mm

Snelheid: 200-8.000 tpm

Vermogen: 0,75 / 1,5 kW

Positionering: C-as

Max. werkstuklengte in spantang: 80 mm

Aangedreven gereedschap

Toerental: 200-7.500 tpm

Vermogen: 1 kW

5 gereedschappen (verticale houder) + 4-7 radiaal + 3 in Z-richting

Gereedschappen

5 gereedschappen (12 × 12 × 130 mm)

3-positie boorblok op tegenspil (3× Ø25,4 mm)

Houders voor achterbewerking: 3-6 (Ø19,06 mm)

Geleidingen

Spantangen: E145

Geleidebus: Neukomm 22.001

Machine ER16 / ER11

Extra uitrusting

• Opspaneenheid Ø25 mm

• Pomp 15 bar voor spoelen van de tegenas

• SAU819 adapters tot Ø8 mm

• Transformator 3×400V/3×200V, 10 kW

• Spanentransporteur LNS MH-HB

• FMB Minimag 20/3200 bar feeder
