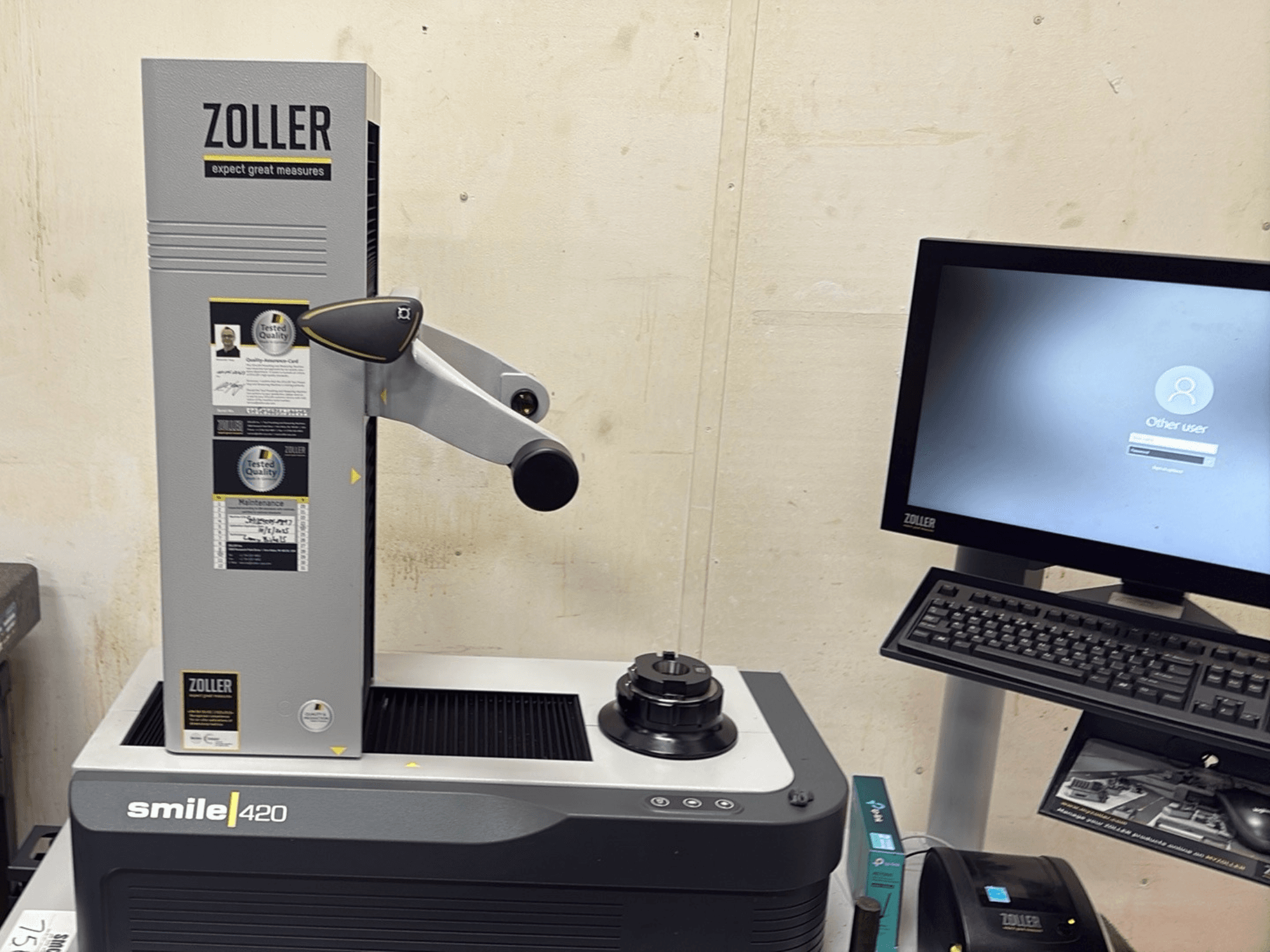

Zoller - Smile 420X US-MEA-ZOL-2023-00001

• Constructie: Lichtmetalen meetkolom, ergonomisch ontwerp, klaar voor de werkvloer

• Meetcapaciteit:

  • Max gereedschapdiameter: 420 mm

  • Max gereedschapslengte (Z): 420 / 600 / 800 mm (let op: 800 mm vereist het tafelsysteem)

  • Meetbereik X: 210 mm

  • Snapmaat diameter: 100 mm

• Nauwkeurigheid:

  • Resolutie display: 1 µm

  • Nauwkeurigheid: 2 µm

  • Concentriciteit: 2 µm

  • Nominale waarde instelnauwkeurigheid: 2 µm

• Assen:

  • Tot 3 assen, afhankelijk van de configuratie: Z (langs), X (dwars), C (spindel)

  • Motorisering C-as optioneel op sommige spiltypes

• Opties voor asaandrijving:

  • Handmatig via ZOLLER eQ éénhandbediening

  • Handmatige fijnafstelling (optioneel)

  • Volledige CNC-besturing van Z/X/C-assen (optioneel)

• Spindelopties (hoge precisie):

  • PCS-spindel (krachtspansysteem) compatibel met: SK25-SK50, HSK25-HSK63, Capto C3-C6, VDI16-60, KM32-KM63, Hydro klauwplaten D32-D63

  • SK50 hoge-precisie spindel

  • HGV-UZ universele spindel

• Spindelfuncties (optioneel):

  • Autofocus

  • ROD - roterende encoder voor spindel

  • Lengtebegrenzingssysteem "aszm" (lineair of roterend)

• Optisch systeem (standaard optische drager):

  • Camera met doorvallend licht

  • Gezichtsveld: 7,3 × 6,7 mm

  • Werkafstand: 100 mm

  • Sensor: 1/3" CCD monochroom

  • Snijkantinspectie met 12 rode LED's

Extra uitrusting

• Tafelsysteem (vereist om een gereedschapslengte van 800 mm te bereiken)
