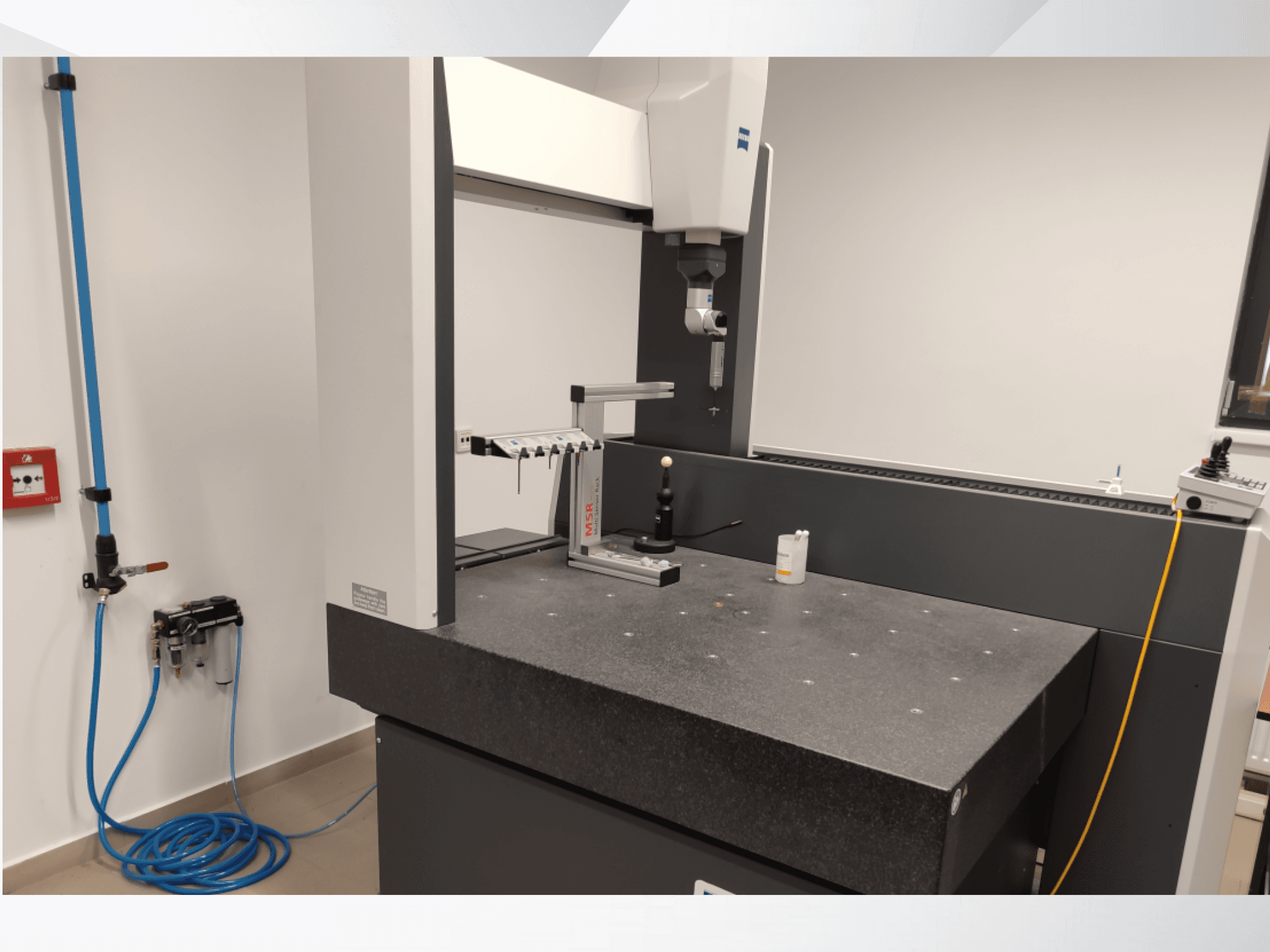

ZEISS - Contura 7/10/6 RDSRO-MEA-ZEI-2019-00001

Aanvullende informatie

• Maximale werkstukgrootte: ca. 1344 x 910 x 716 mm

• Maximaal werkstukgewicht: 730 kg

• Tafelhoogte: 850 mm

• Uitgerust met trillingsdempingssysteem

• Sensorsysteem:

• Scharnierkop: kantelen ±180°, rotatiestappen 2,5°

• Scansnelheid: tot 150 punten/seconde

• Max. styluslengte: 150 mm

• Max. stylusgewicht: 15 g

• Min. styluspuntdiameter: 0,3 mm

• Nauwkeurigheid (volgens ISO 10360-normen):

• Meetfout lengte (E₀): 1,7 + L/350 µm (bij 18-22°C)

• Aftastfout (THP): 2,7 µm

• Vorm meetfout (RONt): 1,7 µm

• Herhaalbaarheid (R₀): 1,2 µm

• Besturing: ZEISS C99L

• Software: ZEISS CALYPSO, ZEISS GEAR PRO, ZEISS HOLOS

• Besturingsmodus: Gemotoriseerd / CNC

• Interface: Ethernet, USB

• Prestaties:

• Aandrijfsysteem: Gemotoriseerde CNC

• Rijsnelheid (assen): 0-70 mm/s

• Max. vectorsnelheid: 465 mm/s

• Max. versnelling: 1,85 m/s²

• Scansnelheid: tot 125 mm/s

• Hulpprogramma's:

• Stroomvoorziening: 100-240 V AC (±10%), 50-60 Hz

• Max. stroomverbruik: 800 VA

• Typisch stroomverbruik: 200 W

• Perslucht: 6-8 bar, voorgereinigd, droog (ISO 8573-1 Klasse 4)

• Luchtverbruik: max. 120 Nl/min

• Omgevingscondities:

• Bedrijfstemperatuur: 18°C-22°C

• Relatieve luchtvochtigheid: 30-60% (niet-condenserend)

• Conformiteit en certificeringen:

• Voldoet aan EG-machinerichtlijn 2006/42/EG

• EMC-richtlijn 2014/30/EU

• Kwaliteitsmanagement: ISO 9001:2008

• Milieubeheer: ISO 14001:2004

• Geaccrediteerd ISO / IEC 17025:2005
