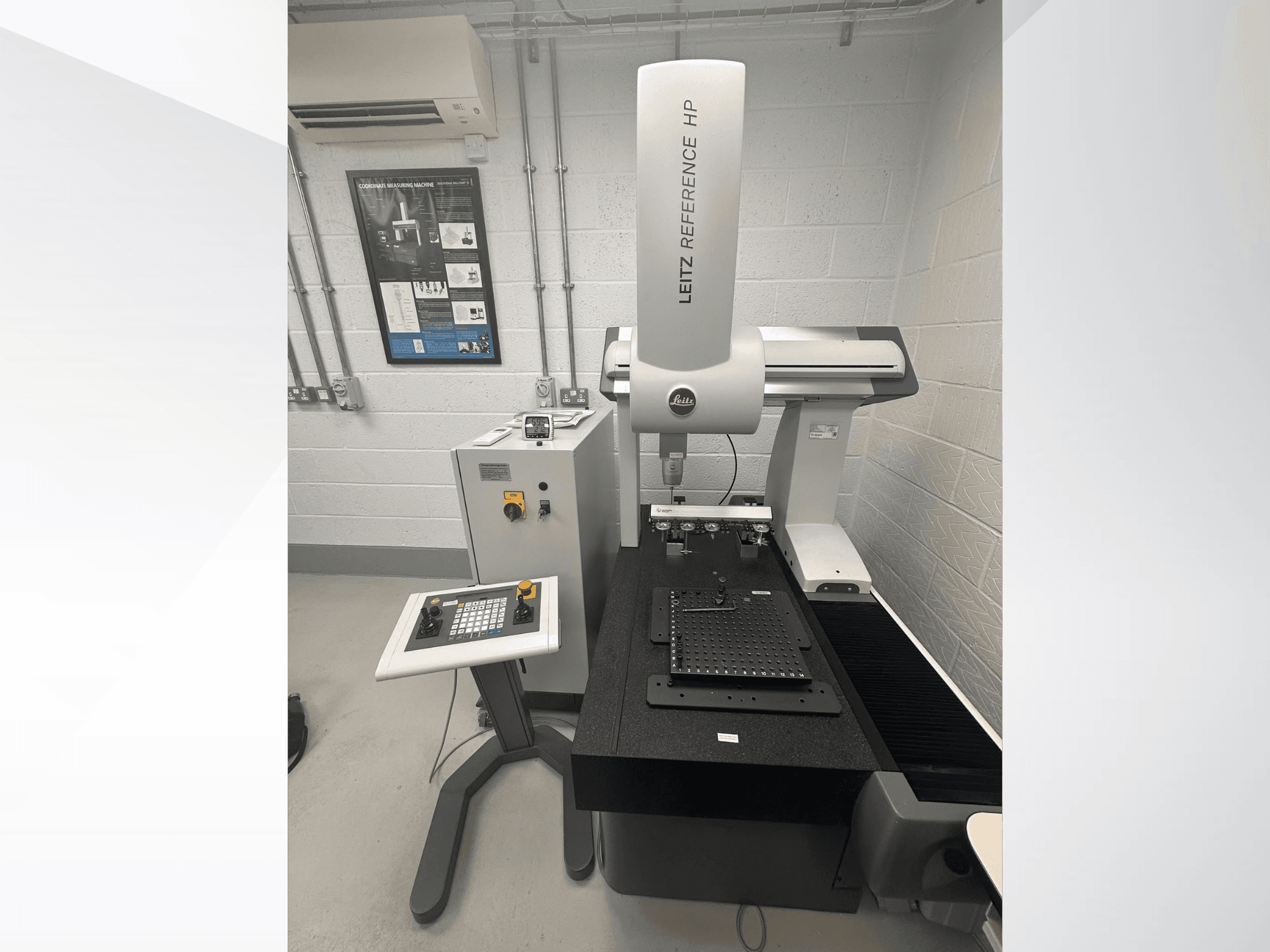

LEITZ - Reference HP 5.4.3 GB-MEA-LEI-2020-00001

• Bezichtiging: mogelijk op afspraak; de machine kan in werking worden bekeken

• Incoterm/Afhaling: EXW Technische specificaties

• Nauwkeurigheid (MPE-E): 0,70 + L/400 µm

• Meetfout (MPE-P): 0,80 µm

• Tafel: Granieten tafel

• Tastersysteem: Hexagon LSP-X3

• Stylusbevestiging: HP-S-X3

• Tasterwisselaar: Hexagon-tasterwisselrek met 5 poorten

• Wisselpoorten: HR-X3-P

• Besturing: Leitz-besturing in vrijstaande kast

• Bediening: Leitz-paneel met dubbele joystick en noodstop Machinegeschiedenis / onderhoud

• aug. 2020: Machine en toebehoren nieuw geleverd door Hexagon Metrology

• sep. 2020: softwarepakket geleverd door Hexagon

• feb. 2021: 6 extra M2-trapsmeetsystemen aangeschaft

• april 2021: Geïnstalleerd en in bedrijf gesteld in Andover door een Hexagon-technicus (installatie-/servicerapport ref. 15320)

• Laatste kalibratie: 16 mei 2023 door Hexagon Metrology

  • Norm: ISO 10360-2:2001

  • Certificaat: CAA/REF769/543/16052023

  • Resultaat: Kalibratie voldeed aan de specificaties van de klant

  • Certificaat op aanvraag verkrijgbaar

  • Geldigheidsduur van de kalibratie: tot 24 mei 2024

Aanvullende apparatuur

• QUINDOS versie 2023

• I++ Simulator + QUINDOS-bundel

• Extra CMM-model

• Licentiebeheer voor uitbreidingsbundel

• Overdracht van softwarelicentie: onder voorbehoud van bevestiging door Hexagon Randapparatuur en opspanning

• HP-werkstation-pc met 2 monitoren

• Kinematische opspanning:

  • Swift-Fix universele kinematische basis (1)

  • Swift-Fix kinematische platen 300 × 300 × 16 mm (2)

• Keramische referentiebal Ø30 mm (1) Taststiften, houders, adapters en wisselhardware

• HR-X3-P wisselaarpoorten (5)

• Taster-set

• Speciale tasterstiftenhouders (3)

• 8 × M5 + 8 × Ø2 mm tasterstift-houder (1)

• M5/M2-tastkopadapter (1)

• M2 5-weg stylushouder (1)

• M2 getrapte stylussen: 4 + 6

• M2-taster R1 (1)

• Speciale Ø0,3 mm robijnstiften (8)

• Speciale Ø1 mm robijn/hardmetaal stylus (1)

• Si3N4-stift Ø 1,5 mm (1)

• Ø3 × 35 mm robijnstift (1)

• Ø3 × 50 mm robijnnaald (1)

• Ø5 × 60 mm robijnnaald (1)

• Titanium verlengstuk (1)

• Draaiverbinding (1)

• Verstelbare blokjes (2)

• M5-blokje (1)
