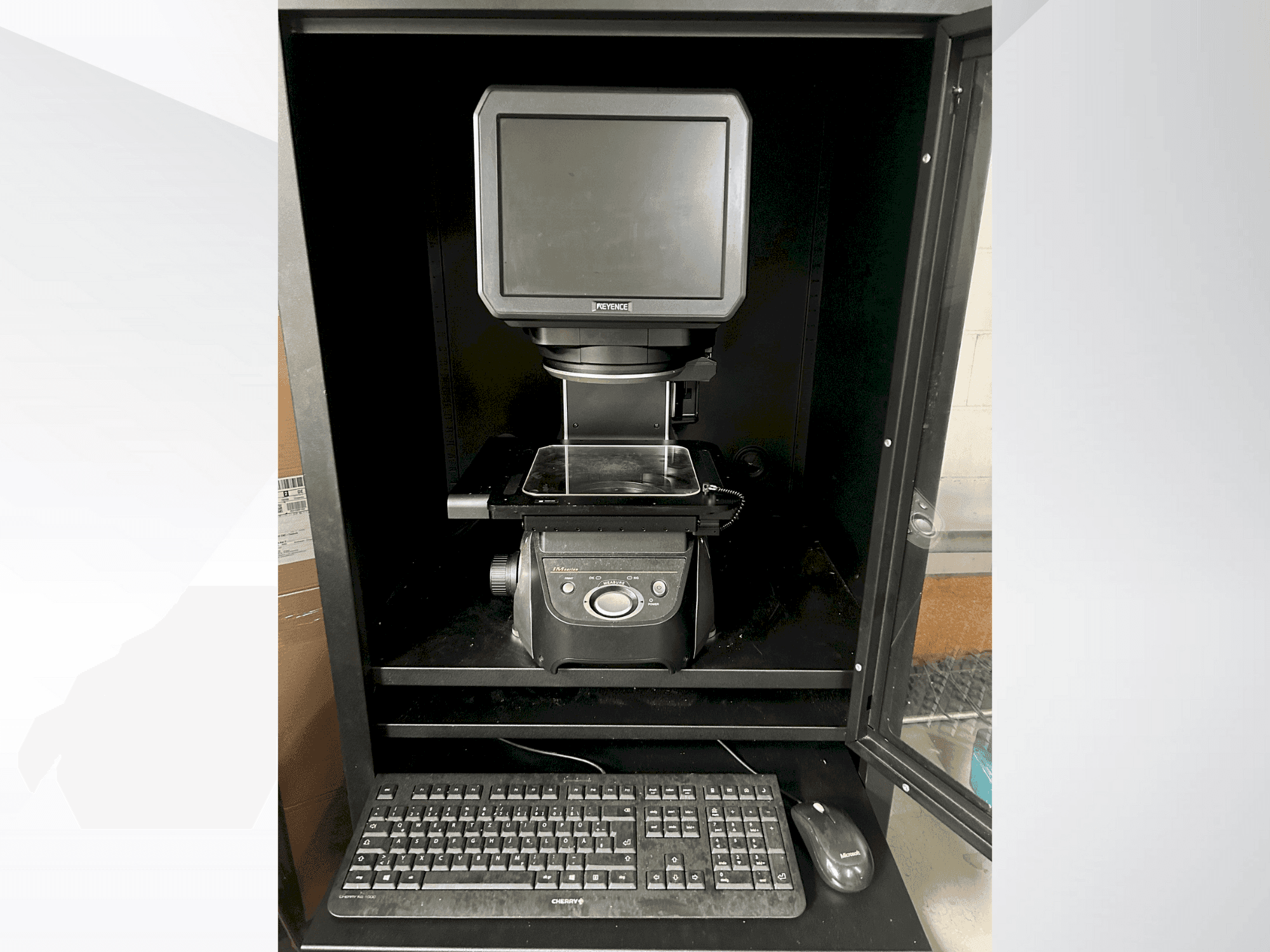

KEYENCE - IM 7020DE-MEA-KEY-2018-00001

Aanvullende uitrusting

• Optische sondemeting: Meetbaar bereik: Diameter: Ø90 mm x 90 mm / Max. Diepte: 30 mm / Diameter tasterpunt: Ø3 mm / Contactkracht: 0,015 N / Herhaalbaarheid: ±2 micra / Nauwkeurigheid: ±(8 + 0,02L) micra
• Externe aansluitingen: Ingang: Spanningsvrije ingang (contact of contactloos) / Uitgang: Foto-MOS-uitgang, nominaal 24 V DC, 0,5 A
• Interfaces: LAN: RJ-45 (10BASE-T/100BASE-TX/1000BASE-T) / USB: USB 2.0 Type-A (6 poorten: 2 voor, 4 achter)
• Opslag: Harde schijf: 500 GB
• Verlichtingssysteem: Zendlicht: Telecentrische achtergrondverlichting (groene LED) / Ringverlichting: Multi-hoek verlichting met 4 segmenten (witte LED) / Flat-angle gerichte verlichting (groene LED)
• XY-objecttafel: Verplaatsing: 100 mm x 100 mm (elektrisch) / Max. draagvermogen: 5 kg / Z-objecttafel: Verplaatsing: 75 mm (elektrisch)
• Stroomvoorziening: Spanning: 100-240 V AC, 50/60 Hz / Stroomverbruik: Max. 430 VA

Voordelen van de machine

Technische voordelen van de machine

• Besturingseenheid: 31 kg, meetkop: 8 kg, markeerkop: 31 kg
• Meetkop: beeldsensor: monochroom cmos, 1", 6. 6 megapixels / display: 10. 4" (xga: 1024 x 768) / lenssysteem: telecentrische lens voor beeldmeting
• Meetgebied: standaard meetmodus: 200 mm x 200 mm / precisiemetingmodus: 125 mm x 125 mm
• Resolutie: 0. 1 micra
• Herhaalbaarheid: standaard meetmodus: zonder podiumbeweging: ±1 micra / met podiumbeweging: ±2 micra
• Nauwkeurige meetmodus: zonder podiumbeweging: ±0. 5 micra / met podiumbeweging: ±1. 5 micra
• Standaard meetmodus: zonder verplaatsing van de tafel: ±5 micra / met verplaatsing van de tafel: ±(7 + 0. 02l) micra/ (l = verplaatsing van de tafel in mm)
• Nauwkeurigheidsmeetmodus: zonder podiumbeweging: ±2 micra / met podiumbeweging: ±(4 + 0. 02l) micra
