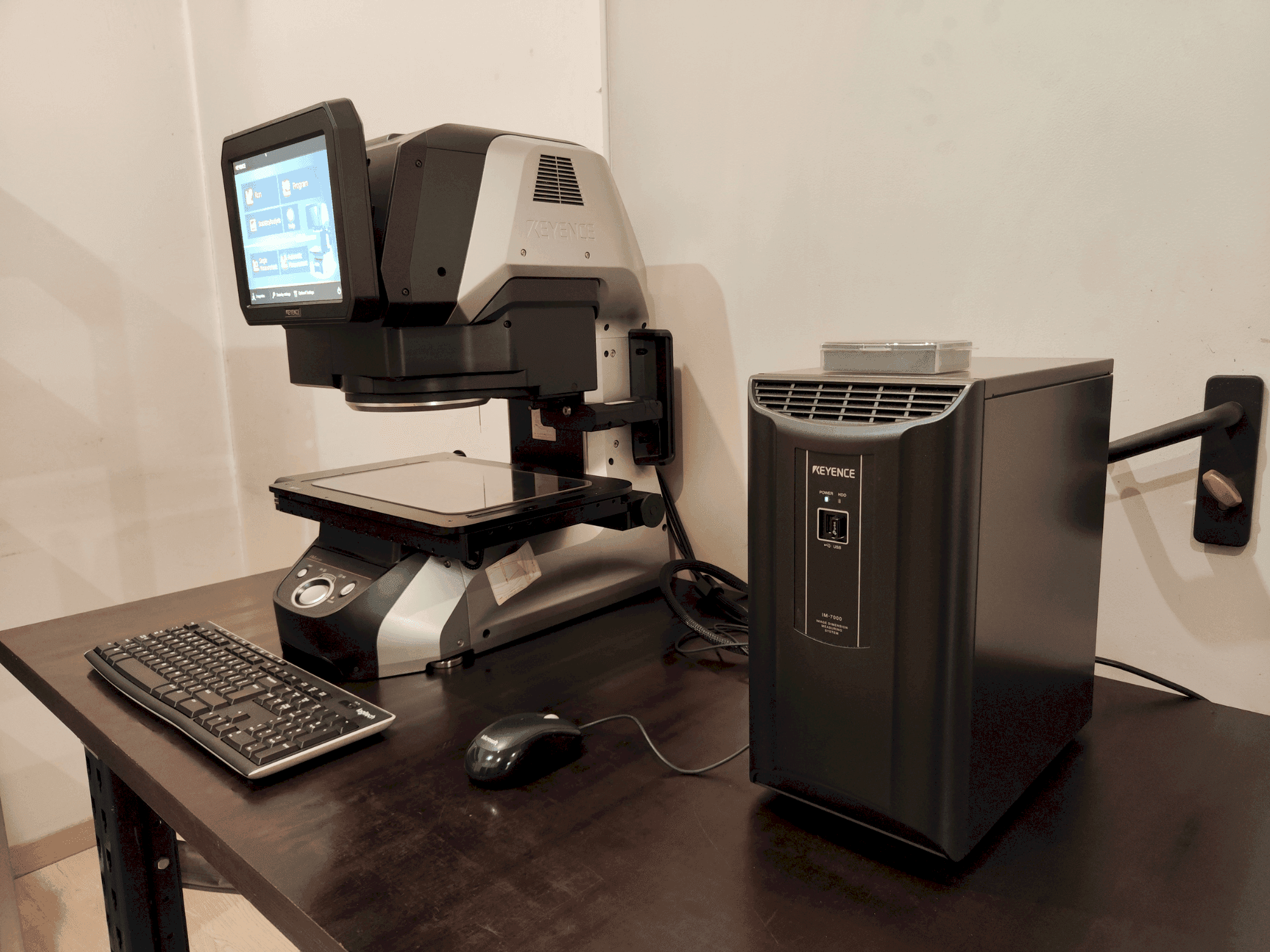

Vooraanzicht van KEYENCE IM-7030T machine
Vooraanzicht van KEYENCE IM-7030T machine

KEYENCE - IM-7030TLV-MEA-KEY-2018-00001

23.000 €
gindumac prijs
(Af fabriek)
een officiële offerte aanvragen
Bezoek de machine
een tegenbod doen
PDF downloaden

Heeft u nog vragen? Neem contact met ons op!

sales contact

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

whatsapp
Neem contact op via Whatsapp
Toon in de originele taal

Deze KEYENCE IM-7030T optische meetmachine werd vervaardigd in 2018. Hij heeft een 10,4" LCD-monitor, een dubbele telecentrische lens en gemotoriseerde XY- en Z-fasen met een bewegingsbereik van respectievelijk 200 × 100 mm en 75 mm. Hij ondersteunt zowel breedveld als hoge-precisie meetmodi, waardoor gedetailleerde en nauwkeurige metingen gegarandeerd zijn. Overweeg de mogelijkheid om deze KEYENCE IM-7030T optische meetmachine te kopen. Neem contact met ons op voor meer informatie over deze machine.

Overzicht

  • merk: KEYENCE
  • jaar: 2018
  • MODEL: IM-7030T
  • toepassingstype: Meting
  • Vestiging: Letland
  • machinetype: Optische Meetmachine

Extra informatie

  • Besturing: IM-7000

  • Beeldopnameapparaat: 1" 6,6 megapixel monochrome CMOS

  • Beeldscherm: 10,4" LCD-scherm (XGA 1024×768)

  • Lichtontvangende lens: Dubbele telecentrische lens

  • Belichtingssysteem: Telecentrisch transmissief, bovenlicht, vier-deling multi-hoek verlichting (gemotoriseerd), spleetring verlichting (gemotoriseerd)

  • Meetmodi: Breedveld, hoge precisie

  • Breedveld meetgebied: 300 × 200 mm (vierhoek R50)

  • Meetgebied hoge precisie: 225 × 125 mm

  • Minimale weergave-eenheid: 0,1 µm

  • Meetnauwkeurigheid (breedveld, zonder verplaatsing van de tafel): ±1 µm

  • Meetnauwkeurigheid (zeer nauwkeurig, zonder verplaatsing van de tafel): ±0,5 µm

  • Meetnauwkeurigheid (breedveld, met verplaatsing van de tafel): ±2 µm

  • Meetnauwkeurigheid (hoge precisie, met verplaatsing van de tafel): ±1,5 µm

  • Gekoppelde meetnauwkeurigheid: ±(7 + 0,02L) µm (grootveld), ±(4 + 0,02L) µm (hoge precisie)

  • Meetbaar gebied (XY, fase): 90 × 90 mm

  • Maximale meetdiepte: 30 mm

  • Diameter lichtsonde: 3 mm

  • Meetkracht: 0,015 N (lichtsonde), 0,3 N (hoogtemeting)

  • Herhalingsnauwkeurigheid: ±2 µm

  • Meetbereik (Z): 0-75 mm

  • Nauwkeurigheid meetpositie (XY): ±0,2 mm

  • Minimale weergave-eenheid (hoogte): 1 µm

  • Meetbaar gebied (XY) breedveldmodus: 145 × 95 mm

  • Meetbaar gebied (XY) hoge-precisie-modus: 107,5 × 95 mm

  • XY-tafel: Gemotoriseerd, bewegingsbereik 200 × 100 mm, maximale belasting 5 kg

  • Z-podium: Gemotoriseerd, bewegingsbereik 75 mm

  • Externe ingang op afstand: Spanningsloze ingang (contact/vast)

  • Externe uitgang: PhotoMOS, OK/NG/FAIL/MEAS, nominale belasting 24 VDC, 0,5 A

  • Interface: LAN RJ-45 (10/100/1000BASE-T), USB 2.0 serie A (6 poorten)

  • Opslag van gegevens: HDD 500 GB

  • Omgevingstemperatuur: +10 tot +35°C

  • Relatieve vochtigheid: 20-80% RH (geen condensatie)

  • Vervuilingsgraad: 2

  • Overspanningscategorie: II

  • Voedingsspanning: 100-240 V, 50/60 Hz

  • Gewicht kop: 31 kg

  • Gewicht controller: ~8 kg

*Er kunnen verschillen zijn tussen de getoonde gegevens en de werkelijke waarden, dit dient te worden bevestigd door de vertegenwoordiger.
