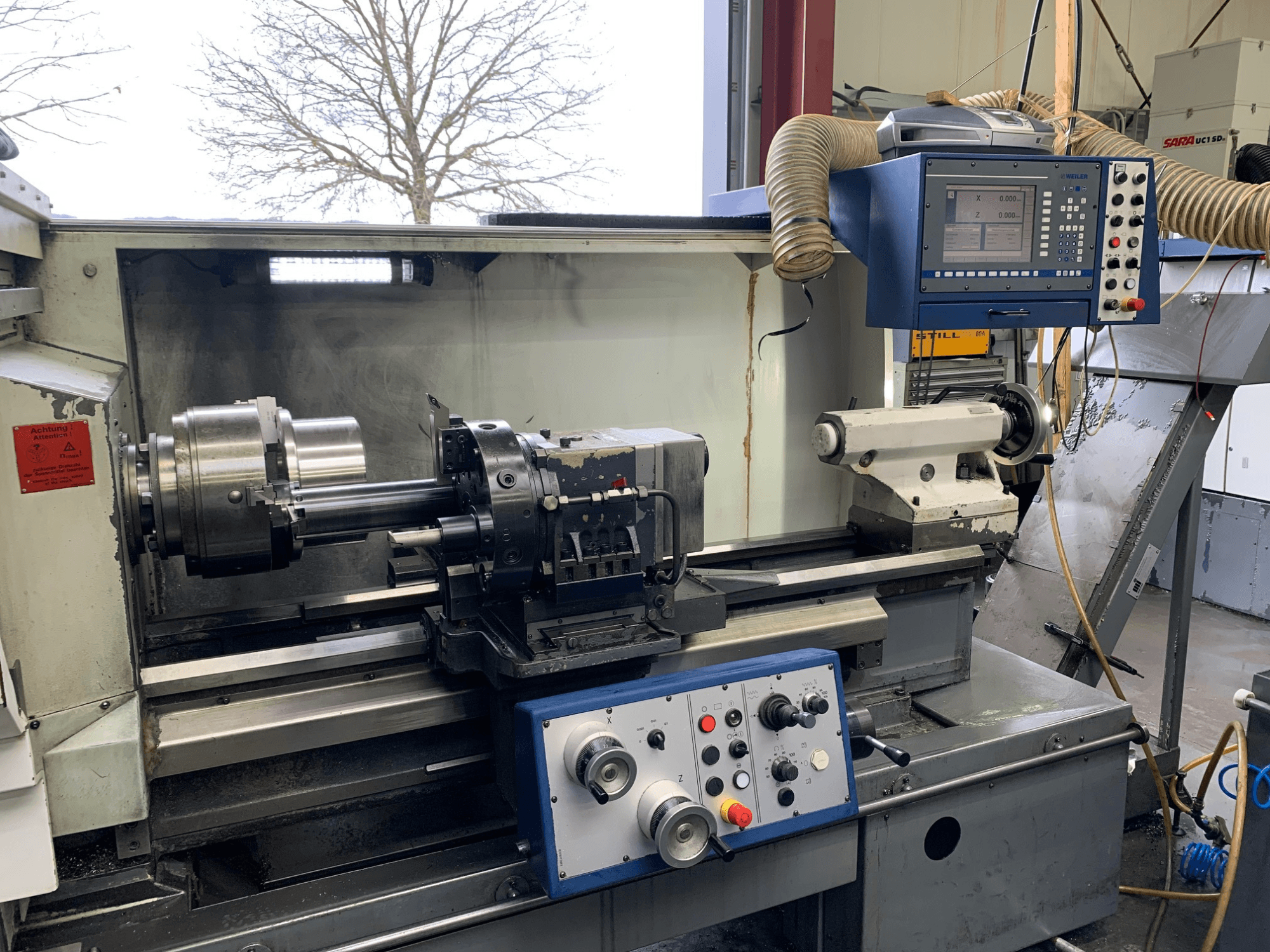

Weiler E55X1000 horizontale draaimachine in een werkplaats, met het bedieningspaneel, de draaibank en de gereedschapshouder. Vooraanzicht.
Weiler E55X1000 horizontale draaimachine in een werkplaats, met het bedieningspaneel, de draaibank en de gereedschapshouder. Vooraanzicht.

Weiler - E55X1000 DE-TUR-WEI-2004-00001

30.000 €
gindumac prijs
(Af fabriek)
een officiële offerte aanvragen
Bezoek de machine
een tegenbod doen
PDF downloaden

Heeft u nog vragen? Neem contact met ons op!

sales contact

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

whatsapp
Neem contact op via Whatsapp
Toon in de originele taal

Horizontale draaimachine geproduceerd in 2004. Deze Weiler E55X1000 heeft een maximale klauwplaatdiameter van 315 mm en een spindeldiameter van 120 mm. Hij bevat een robuust gereedschapssysteem met een revolver en biedt een snijsnelheid van 140 m/min. Als u op zoek bent naar hoogwaardige draaimogelijkheden, overweeg dan de Weiler E55X1000 machine die we te koop hebben. Neem contact met ons op voor meer informatie.

Overzicht

  • merk: Weiler
  • jaar: 2004
  • MODEL: E55X1000
  • toepassingstype: Draaien
  • Vestiging: Duitsland
  • machinetype: Horizontale draaimachine

Technische Informatie - Weiler E55X1000

Afmetingen

  • Machinehoogte: 1750 mm
  • Machinelengte: 2850 mm
  • Machinegewicht: 3800 kg
  • Machinebreedte: 1850 mm

Beweging

  • Aantal assen: 2
  • X-as verplaatsing: 340 mm
  • Z-as verplaatsing: 1100 mm

Technische specificatie

  • Tegen-spindel: Nee
  • Aangedreven gereedschappen: Nee
  • Spindelsnelheid: 2500 RPM

Extra informatie

  • Totaal aangesloten vermogen: 20 kW

  • Totaal benodigd vermogen: 27 kVA

  • Interne conus: metrisch 90

  • Spindeldiameter in voorste lager: 120 mm

  • Asboring: 83 mm

  • Diameter flens: 500 mm

  • Maximale klauwplaatdiameter: 315 mm

  • Maximaal koppel: 1600 Nm

  • Gereedschapssysteem: revolver (VDI 40)

  • Schachtmaat gereedschap: 32 x 25 mm

  • Aantal lengtesledes: 1

  • Aantal dwarssledes: 1

  • Middenafstand: 1100 / 2100 mm

  • Kruisslede: 340 mm

  • Achtervork conus: MK 5

  • Diameter ril: 80 mm

  • Zwenkhoek: 200 mm

  • Maximale verplaatsing op de achterkant: 1000 / 2000 mm

  • Aanzet in lengterichting: 0,001 - 20 mm/omwenteling

  • Aanzet dwars: 0,001 - 20 mm/omw.

  • Snelle verplaatsing in lengterichting: 10 m/min

  • ijlgang dwars: 5 m/min

  • Aanvoerkracht in lengterichting: 10000 N

  • Aanvoerkracht dwars: 7000 N

  • Metrisch draadbereik: 0,1 - 250 mm

  • Whitworth draadbereik: 1/4 - 56 schroefdraad/inch

  • Modulebereik: 0.125 - 28

  • DP-bereik: 0.05 - 48

  • Maximale snijdoorsnede: 2,25 mm²

  • Snijsnelheid: 140 m/min

  • Tandwieltrap I: 89 tpm bij 100% inschakelduur

  • Versnellingsfase II: 355 tpm bij 100% inschakelcyclus

  • Koelmiddelverbruik (normaal): 30 l/min bij 0,4 bar

  • Koelmiddelverbruik (verhoogd): 30 l/min bij 3,5 bar

  • Geluidsniveau: 80 dB(A)

  • Elektrisch:

    • Bedrijfsspanning: 400 V

    • Stuurspanning: DC 24 V

    • Aangesloten vermogen: 30 kVA

    • Nominale stroom: 43 A

    • Frequentie: 50 Hz

    • Hoofdzekeringen: 50 A

  • Conditie Opmerking: Een kleine actuator die schakelt tussen de tandwieltrappen is defect; beide tandwieltrappen functioneren.

Extra uitrusting

  • Spanentransporteur

*Er kunnen verschillen zijn tussen de getoonde gegevens en de werkelijke waarden, dit dient te worden bevestigd door de vertegenwoordiger.
