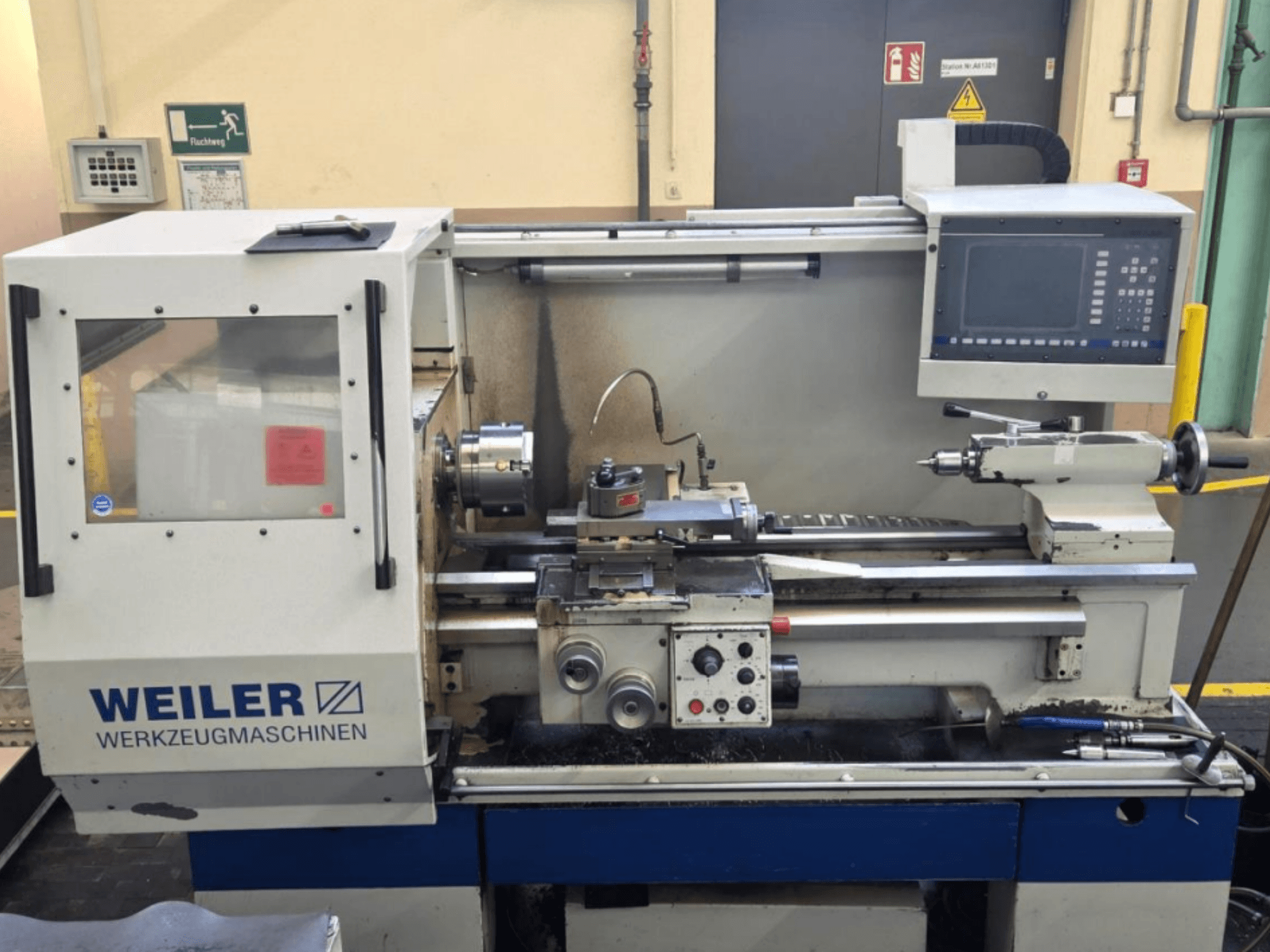

Weiler E35 D horizontale draaimachine, vooraanzicht, met details van bedieningspaneel, spindel en snijgedeelte.
Weiler E35 D horizontale draaimachine, vooraanzicht, met details van bedieningspaneel, spindel en snijgedeelte.

Weiler - E35 DDE-TUR-WEI-1999-00002

11.300 €
gindumac prijs
(Af fabriek)
een officiële offerte aanvragen
Bezoek de machine
een tegenbod doen

Heeft u nog vragen? Neem contact met ons op!

sales contact

Sergi Guardia

+49 162 4027635

s.guardia@gindumac.com

whatsapp
Neem contact op via Whatsapp
Toon in de originele taal

Horizontale draaimachine, geproduceerd in 1999. Deze Weiler E35 D is uitgerust met een Siemens Sinumerik 810D-besturing met Weiler D1-gebruikerssoftware en een 12,1-inch TFT-kleurenflatscreen. De machine is voorzien van een koelvloeistofunit met een debiet van 30 l/min en een gereedschapshouder voor snelle gereedschapswisselingen. Als u op zoek bent naar hoogwaardige draaicapaciteiten, overweeg dan de Weiler E35 D die wij te koop aanbieden. Neem contact met ons op voor meer informatie.

Overzicht

  • merk: Weiler
  • jaar: 1999
  • MODEL: E35 D
  • productie-uren: 59343
  • toepassingstype: Draaien
  • Vestiging: Duitsland
  • machinetype: Horizontale draaimachine
  • merk bedieningseenheid: SIEMENS

Technische Informatie - Weiler E35 D

Besturingseenheid

  • Merk besturing: SIEMENS
  • Besturingsmodel: Sinumerik 810D

Afmetingen

  • Machinehoogte: 1700 mm
  • Machinelengte: 2300 mm
  • Machinegewicht: 2100 kg
  • Machinebreedte: 1400 mm

Beweging

  • Aantal assen: 2
  • X-as verplaatsing: 230 mm
  • Z-as verplaatsing: 950 mm

Technische specificatie

  • Tegen-spindel: Nee
  • Aangedreven gereedschappen: Nee
  • Spindelsnelheid: 30000 RPM
  • Koeling door spindel: Nee

Extra informatie

  • Besturing: Siemens Sinumerik 810D met Weiler D1-gebruikerssoftware

  • Asafstand: 950 mm

  • Draailengte: 950 mm

  • Draaicirkel boven bed: 410 mm

  • Draaicirkel boven dwarsslede: 200 mm

  • Baanbreedte: 330 mm

  • Verplaatsing dwarsslede: 230 mm

  • Verplaatsing bovenste slede: 120 mm

  • Diameter spil losse kop: 65 mm

  • Slag van de losse kop: 120 mm

  • Inwendige conus van de losse kop: MK 4

  • Aandrijfkracht (in de lengterichting/dwarsrichting): 8000 N / 5000 N

  • Eilgang (in de lengte/dwarsrichting): 10/5 m/min

  • Gereedschapsdoorsnede: 25 x 25 mm

  • Display: 12,1-inch TFT-kleurenscherm

  • Aandrijfvermogen (60/100% inschakelduur): 11/9 kW

  • Afmetingen (L x B x H): 2300 mm x 1400 mm x 1700 mm

  • Gewicht: 2100 kg

  • Toerentalbereik spil (1e trap): 1-750 tpm

  • Toerentalbereik spil (2e trap): 4–3000 tpm

  • Max. koppel op de spil: 700 Nm

  • Spilopname (DIN 55027): Maat 6

  • Spindeldiameter (voorste lager): 90 mm

  • Spindeldiameter (voorste lager): 90 mm

  • Spilconus: MK 6

  • Bedrijfsspanning: 400 V

  • Stuurspanning: 24 V

  • Aangesloten vermogen: 14 kW

  • Nominale stroom: 26 A

  • Frequentie: 50 Hz

  • Hoofdzekeringen: 35 A

  • Koelvloeistofpomp: 30 l/min bij 0,4 bar

  • Gereedschapshouder: Multifix-snelwisselsysteem maat B

  • Kenmerken: Teach-in-functies; grafisch ondersteunde contourprogrammering; V-24-interface; elektronisch handwiel voor handmatig contourvolgen

Extra uitrusting

  • Meegeleverde accessoires: 1 wisselhouder; vaste centerpunt; spindelplug; sleutelset; handleidingen; spanenafschermwand; beweegbaar spatscherm; spantangbescherming met eindschakelaarbeveiliging

  • Meegeleverde optionele uitrusting: vaste steun met rolbekken (12–150 mm); verstelbare holle spilstop; met hendel bediende spantanghouder voor DIN 6343-48 (173E)

*Er kunnen verschillen zijn tussen de getoonde gegevens en de werkelijke waarden, dit dient te worden bevestigd door de vertegenwoordiger.
