UNION TC 110

Foto Gallerij

UNION - TC 110DE-BOR-UNI-2002-00001

Verkocht

Heeft u nog vragen? Neem contact met ons op!

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

Neem contact op via Whatsapp

GINDUMAC
Producten
Werktuigmachines
➤ Gebruikte Union TC 110 - 2002 - Freesmachine Te koop

Toon in de originele taal

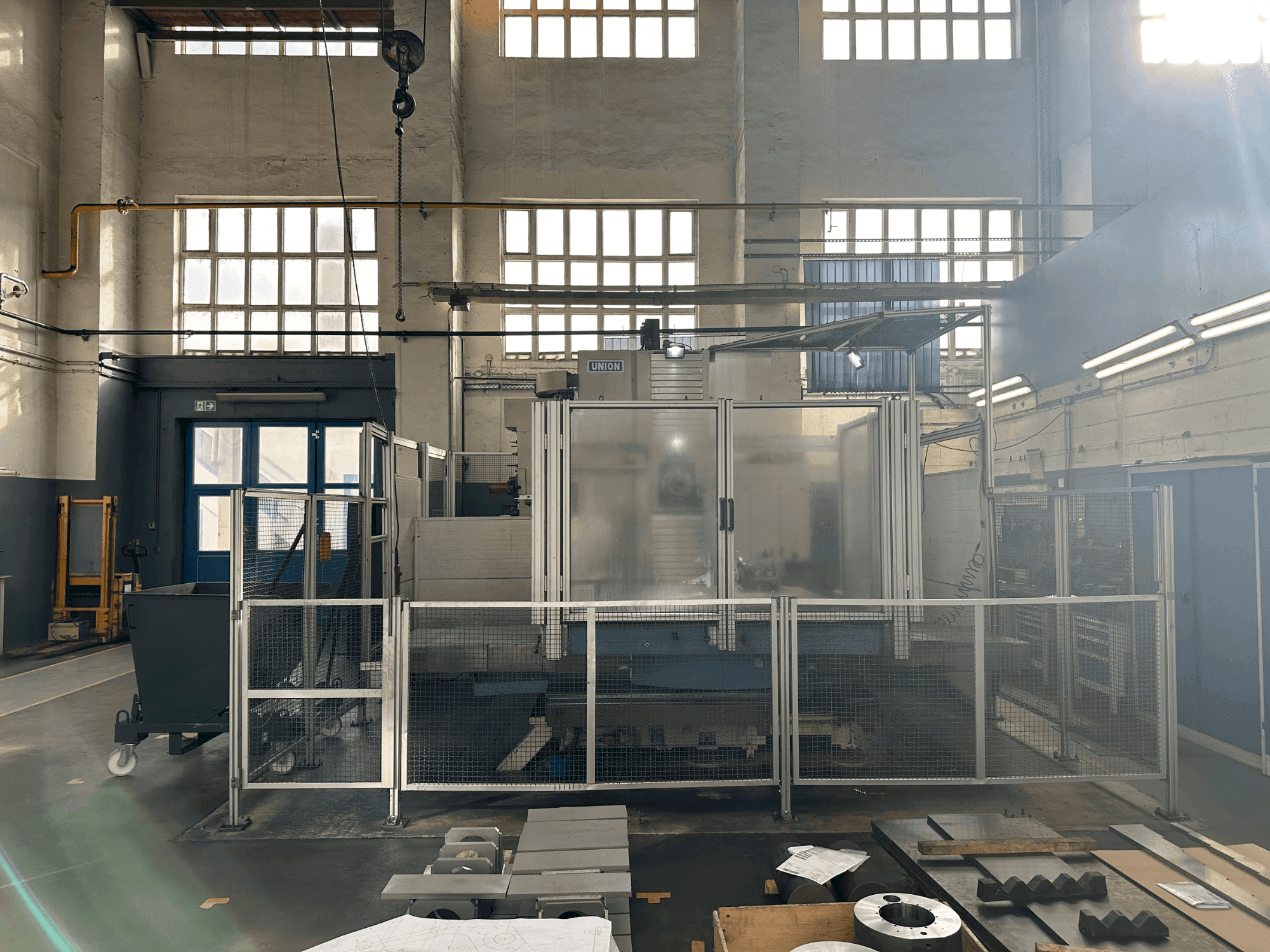

Deze 3-assige Union TC 110 freesmachine, gemaakt in 2002, wordt vakkundig bestuurd door een Heidenhain TNC 426 systeem. Ze wordt geleverd met een SIDEPALSA 40-voudige gereedschapswisselaar en een SK50 gereedschapshouder. De tafel heeft afmetingen van 1250 x 1600 mm en kan bewegen in de X-, Y-, Z- en W-assen van respectievelijk 2000 mm, 1600 mm, 1500 mm en 550 mm. De spindel heeft een diameter van 110 mm en verhoogt de precisie met een nominaal koppel van 1639 Nm en snelheden tot 4000 min^-1. Neem voor meer informatie over deze Union TC 110 freesmachine contact met ons op.

Overzicht

merk: UNION
jaar: 2002
MODEL: TC 110
toepassingstype: Andere machinegereedschappen
Vestiging: Duitsland
machinetype: Kotterbank (Metaal)
merk bedieningseenheid: HEIDENHAIN

Technische Informatie - UNION TC 110

Algemene gegevens

Lengte metingen: 5150 mm
Diepte metingen: 8600 mm
Hoogte metingen: 5150 mm

Besturingseenheid

Model: TNC 426
Merk: HEIDENHAIN

Hoofdaandrijving

Aantal spindels: 2
Toerentalbereik spindel: 4000 1/MIN
Gereedschap taper: SK50
Aantal assen: 3

Beweging

X-as Beweging: 2000 mm
X-as Snelle verplaatsing: 15m/min
Y-as Beweging: 1600 mm
Y-as Voedingskracht: 16kN
Y-as Snelle verplaatsing: 15m/min
Z-as Beweging: 1500 mm
Z-as Voedingskracht: 20kN
Z-as Snelle verplaatsing: 15m/min
W-as Beweging: 550 mm

Gereedschap

Aantal index: 40
Gereedschapshouder: SK50

Extra informatie

Aanvullende uitrusting

Gereedschapwisselaar SIDEPALSA 40-voudig
Besturing op 79431 uur // Machine op 76080 uur // Programma draait 27696 uur

Voordelen van de machine

Kwalitatieve machinevoordelen

Hoge spindelnauwkeurigheid met cirkelafwijking en cilindriciteitswaarden voor hoogwaardige afwerkingen.
Sterk spindelkoppel voor robuuste zaagcapaciteiten.
Afmetingen tafel: 1250 x 1600 mm

Technische voordelen van de machine

Geavanceerde besturingseenheid (heidenhain tnc 426) verbetert de precisie bij het werken.
Spindeldiameter: 110 mm
Druk, min. : 6 bar
Diameter buitenbuis: 8mm
Aantal tandwieltrappen: 2
Snelheidsbereik versnelling fase 1: 5-670min-1
Toerentalbereik tandwielfase 2: 671-4000 min-1
Nominaal koppel van de spindel: 1639 nm
Max koppel van de spindel: 2012nm

Extra informatie

MACHINE NOG STEEDS ONDER STROOM

*Er kunnen verschillen zijn tussen de getoonde gegevens en de werkelijke waarden, dit dient te worden bevestigd door de vertegenwoordiger.
