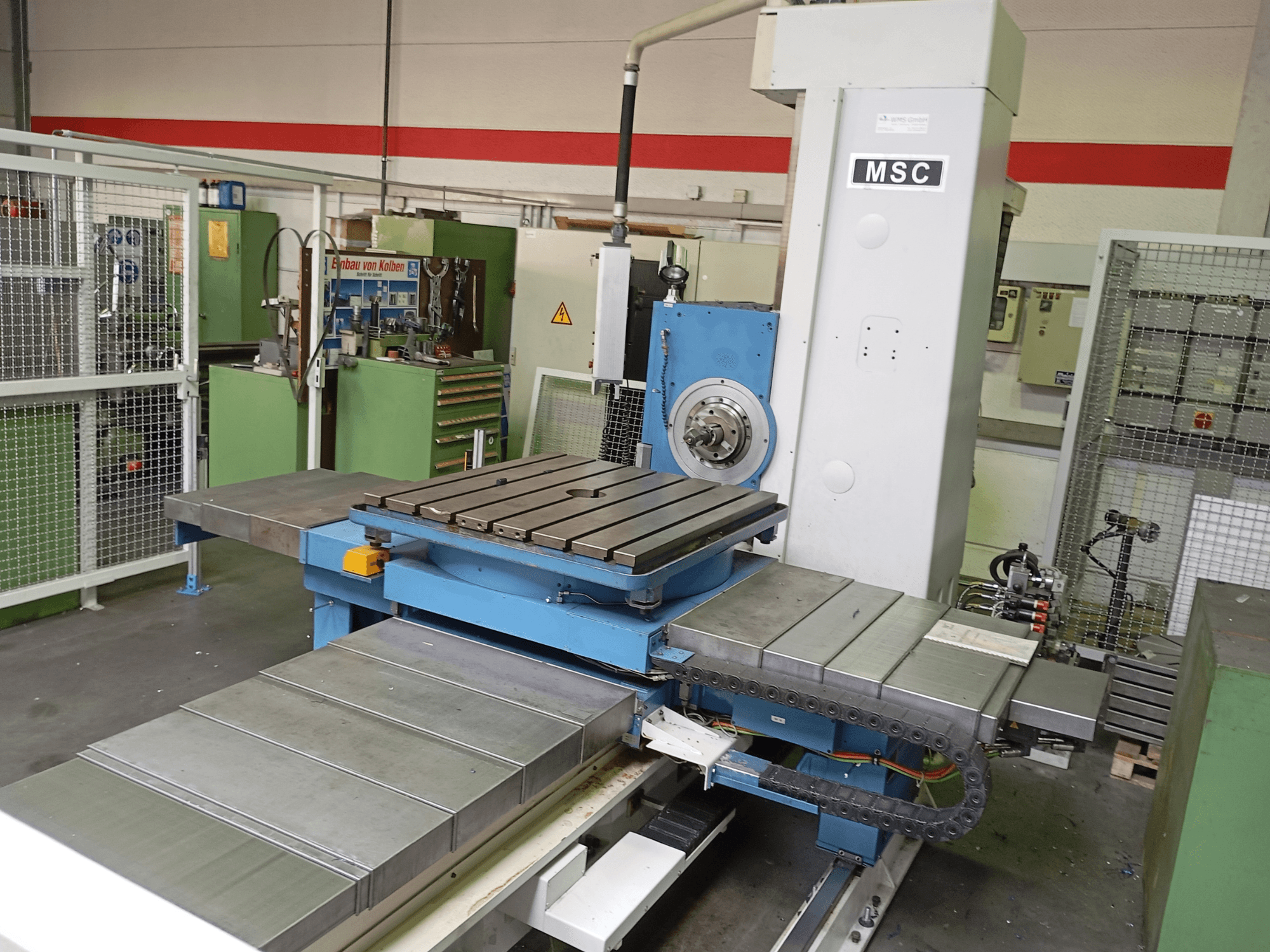

MSC - BFT 90/5 TNC 320DE-OTH-UNI-2009-00001

• Tafelafmetingen: 1000 x 1120 mm

• B-as (tafelrotatie): 360°

• Aanzet (X/Y/Z): 4000 mm/min

• Spindeldiameter: 90 mm

• Beweging W-as: 710 mm

• Afmetingen schakelkast (L x B x H): 2,0 x 0,75 x 2,0 m

• Temperatuurbereik: 15-40 °C

• Elektrisch: 3-fasen/50 Hz; nominale spanning 380 V; stuurspanning 24 V

• Aangesloten vermogen: 40 kW

• Nominale zekeringstroom: 100 A

• Typisch stroomverbruik: ca. 7,5 kW

• Looptijd spindel: 3069 h

• Inschakeluren: 10402 h

• Algemene revisie: 2009

Algemene informatie

Retrofit omvat:

• Besturingssysteem: TNC 320

• Nieuwe aandrijvingen in alle assen

• Nieuwe tafel

• Nieuw klemsysteem

• Nieuwe media-eenheden

• Nieuwe handbediening

• Nieuw koelvloeistofsysteem

• Nieuwe hydraulische eenheid

• 30 meetschalen (lineaire meetsystemen)

• Fabrikant besturing: SK 40

• CNC-besturing: TNC 320

• Complete elektrische retrofit

• Nieuwe bedrading door de hele machine

• Integratie van CNC systeem (TNC 320)

• Nieuwe ingangen en uitgangen (I/O)

• Nieuwe sensoren en meetsystemen

• Bijgewerkte besturingscircuits en veiligheidscircuits

• Modern CNC-besturingssysteem

• Verbeterde nauwkeurigheid dankzij nieuwe meetsystemen

• Hogere betrouwbaarheid

• Betere prestaties dankzij nieuwe aandrijvingen

• Minder stilstand dankzij nieuwe hulpunits

• Nieuwe elektrische documentatie

• Bijgewerkte schema's

• Omvat systemen voor voeding, besturing, machine-interface, bedieningspaneel en aandrijvingen

De machinebasis blijft:
MSC Chemnitz tafelboormachine
Type: BFT 90/5 MSC - 5 assen
