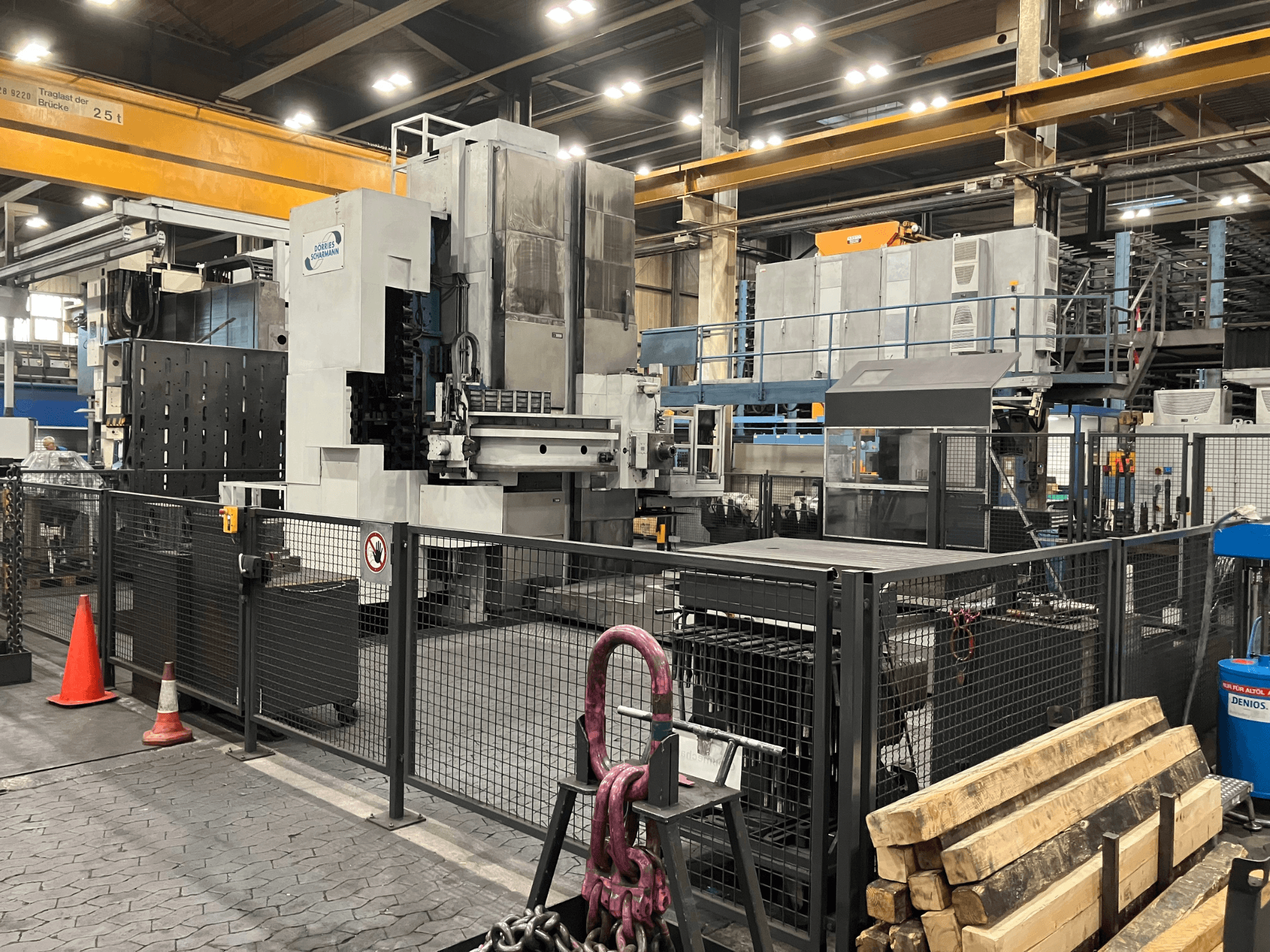

DÖRRIES SCHARMANN - Heavycut 1.2 TDV4 DE-OTH-DOR-1989-00001

Technische specificaties

* Besturing: Heidenhain iTNC 530

* Verplaatsingsbereik X-as: 2.500 mm

* Verplaatsingsbereik Y-as: 2.500 mm

* Verplaatsingsbereik Z-as: 800 mm

* W-asverplaatsing: 700 mm

* V-asverplaatsing: 1.500 mm

* B-as: 360°

* Diameter werkas: 150 mm

* Gereedschapshouder: ISO 50 DIN 2079

* Aantal versnellingen: 3

* Afmetingen werktafel: 2.000 × 2.500 mm

* Tafelhoogte: 1.050 mm

* Draagvermogen tafel: 25.000 kg

* Aanzet van de V-as: 1–10.000 mm/min

* Aanzet van de B-as: 2,4 tpm

* Snelle verplaatsing X/Y/Z/W: 10.000 mm/min

* Aanzet van X/Y/Z/W-assen: 1–10.000 mm/min

* Dwarsdoorsnede portaalbalk: 325 × 325 mm

* Gereedschapsmagazijn: kettingmagazijn

* Capaciteit gereedschapsmagazijn: 40 gereedschappen

* Max. gereedschapsdiameter: 340 mm

* Max. diameter boorstang: 500 mm

* Max. gereedschapslengte: 500 mm

* Max. gereedschapsgewicht: 40 kg

* Snelsnelheid gereedschapsmagazijn: ca. 40 m/min

* Kruipsnelheid gereedschapsmagazijn: ca. 1,2 m/min

* Koelsysteem: koelmiddel door de spil

* Koelsysteem: Externe koelmiddelsproeiers

* Koelvloeistoffiltratie: papierbandfilter

* Procesbewaking: adaptieve regeling

* Handwiel: HR 550 FS

* DNC: Heidenhain DNC

* Belastingsafhankelijke regeling: Ja

* KinematicsOpt: Ja

* Algemene programma-instellingen: Ja

* HDR en SIK: Ja

Extra uitrusting / accessoires

* WFK 100 S

* WFK 50 S

* Automatische bevestiging van de freeskop

* Automatische klemming van de freeskop

* Aandrijving van de freeskop via een aangestuurde as

* Gereedschapskoeling met 4 sproeiers

* Spanentransporteur

* Koppelbewaking

* Positieweergave

Retrofit / modernisering in 2013

* CNC-besturing: Heidenhain iTNC 530

* 19" TFT-kleuren-flatpanel BF 760

* TE 745 TouchPad met geïntegreerd bedieningspaneel

* HR 550 FS elektronisch handwiel met raster en aansluitcomponenten

* HDR en SIK

* Algemene programma-instellingen

* KinematicsOpt

* Lastafhankelijke regeling

* Heidenhain DNC
