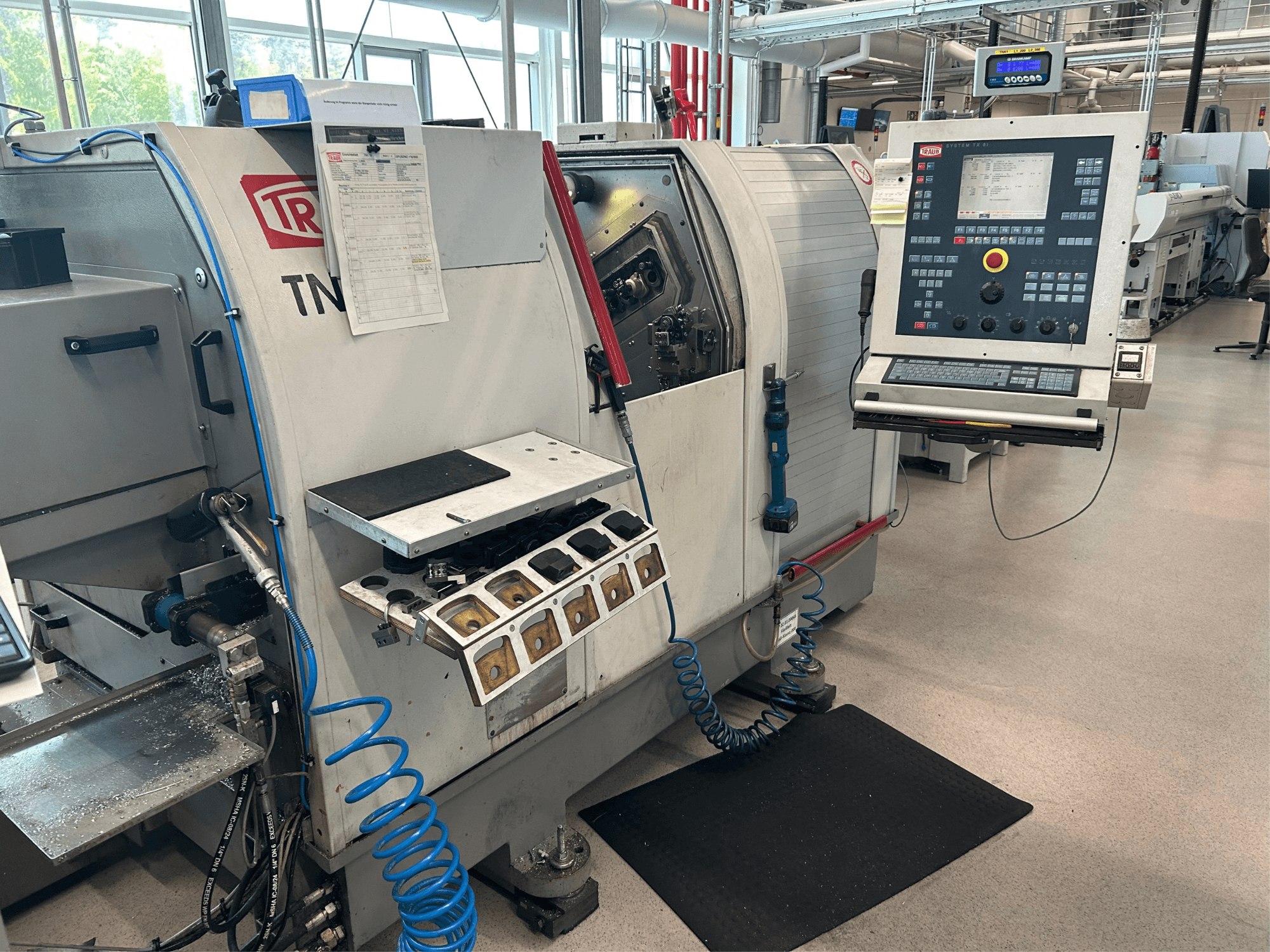

TRAUB - TNK 36DE-TUR-TRA-2003-00001

TECHNISCHE GEGEVENS

• MDE-interface: Ja

• Gereedschapmonitoring: Ja

• Stijf tappen: Ja (zonder compensatie klauwplaat)

• Hoofdspindelboring: 36 mm

• Vermogen hoofdspilaandrijving: AC 6,7 / 10,7 kW

• Bovenste Revolverslag X/Z: 50 / 100 mm

• Slag achteraan aanbouwdeel X: 73 mm

• Slag achteraan aanbouwdeel Y: ±50 mm

• Hoofdspil C-as: Ja

• Hainbuch wisselstukken: Ja

• Hainbuch Instelhulp Basisdeel: Ja

• Hainbuch handmatig wisselapparaat: Ja

• Telleras: Motor Spindel

• C-as tegenspil: Ja

• Apparaat voor tegen klemdruk: Ja

• Apparaat voor uitwerpen werkstuk: Ja

• Hainbuch Axfix klauwplaat: Ja

• Bovenste gereedschaphouder: Ja

• Elektronische versnellingsbak: Ja

• X3 Dwarsas voor voorunit: Ja

• Voorunit: 5-positie

• Aangedreven gereedschappen op voorunit: Ja

• Station voor machinale bewerking aan zijkant: Ja

• Aangedreven gereedschappen op snijstation zijkant: Ja

• Apparaat voor werkstukvrijgave: Grijper

• Inhoud koelmiddeltank: 230 l

• Druk koelmiddel: 7 bar

• Doorstroomsnelheid koelmiddel: 50 l/min

• Interne koelmiddeltoevoer: 30 bar

• Hoge druk koelmiddel: 120 bar (voorste en achterste bewerkingsstation)

• Koelmiddelfilter: Knoll VRF 150/750 vacuümrondfilter

• Geschikte materialen voor filter: Aluminium, kunststof, messing, staal

• Waspistool: Ja

• Aansluitvermogen: 22 kW

• Maximale staaflengte: 3 m

• Maximale staafdiameter: 36 mm

• Bedrijfsspanning: 400 V, 3~, 50 Hz

• Stuurspanning: 24 V AC

• Klepspanning: 24 V DC

• Koppelingsspanning: 24 V DC

• Totaal geïnstalleerd vermogen: 33 kW

• Totale nominale stroom: 60 A

EXTRA UITRUSTING OPTIONEEL

• FMB turbo 5-42 XT / 3200"C" Bar Feeder

• Bar Feeder Jaar: 2003

• Scharnierende bandtransporteur

• Spanentransporteur Loshoogte: 950 mm

• Geleidingsbuizen D25, D36

• Werkstukaanslag, schacht 16 × 16 mm

• Brankamp CMS 100 botsingscontrole
