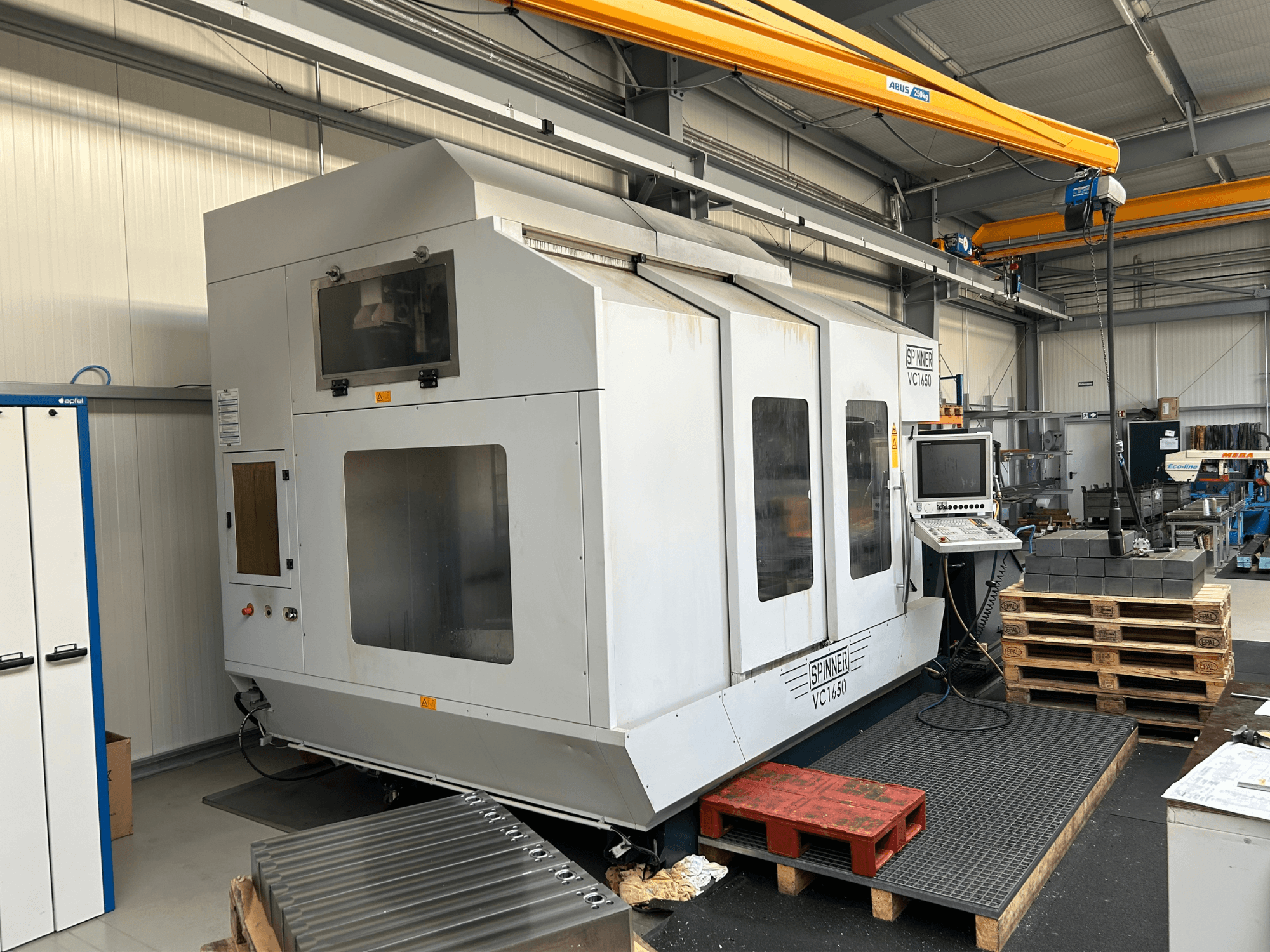

SPINNER - VC 1650-5A-9DE-MIL-SPI-2018-00001

• Tastsysteem voor werkstukaanraking: Blum TC52 systeem met draadloze verbinding voor het aftasten van werkstukken en bepalen van nulpuntcorrecties of afmetingen

• 360° draaitafel: Diameter 900 mm - 870x870 mm links

• Extra opspantafel rechts: 650x870 mm

• Automatische gereedschapswisselaar links voor 96 gereedschappen

• Maximale gereedschapslengte: 400 mm

• Maximale gereedschapdiameter: 120 mm (150 mm met aangrenzende posities vrij)

• Maximaal gereedschapgewicht: 15 kg

• Dynamisch motortoerental: 9000 tpm

• Versie met hoog koppel: 464 Nm (S6 25%); Vermogen: 35KW/68KW (S1/S6)

• Verplaatsingen: X=1650 mm, Y=820 mm, Z=820 mm

• Uitblaasreiniging voor de spindelkop

• Hogedrukspoeling: 70 bar TW met een extra koelvloeistoftank van 350 liter, hogedrukpomp en zwaartekrachtpapierfilter

• 5-assig precisiebewerkingscentrum

• Automatisch kinematisch meten met tastercycli

• Functies voor driedimensionale gereedschapscorrectie en verbeterde oppervlaktekwaliteit van het werkstuk

• Gereedschapshouder moet apart worden besteld

• Tweekleurige lak RAL 7035/5008

• Vereiste nivelleringselementen op het machinebed

• Ongeveer 14.000 draaiuren

  Rond 6000 spindeluren

TNC 620/TNC 640 Heidenhain software-optie met de volgende functies:

- Automatisch meten en compenseren van rotatieassen met behulp van tastcycli van eindgebruiker

- de door de cyclus gemeten kinematische waarden worden automatisch overgenomen in de machineparameters

- Automatisch genereren van een logbestand voor evaluatie van de kinematische meting - Optimalisatie van de machinenauwkeurigheid tijdens zwenken en 5-assig bewerken

- Werkstuktastsysteem en kalibratiekogel zijn nodig voor de meting

TNC-software-optie: 5-assige simultane interpolatie en 3D-bewerking

TNC 620/TNC 640 Heidenhain software-optie; "Advanced Function Set 2".

met de volgende functies: - 5-assige simultane interpolatie

- Gereedschapspuntpositie bij zwenkasbeweging behouden door compensatie van lineaire asbewegingen

TCPM-functie met uitgebreide instellingen voor TCPM-bediening

- Functies voor driedimensionale gereedschapscorrectie

- Functies om de oppervlaktekwaliteit van het werkstuk te verbeteren

3D-model VC1650HV (5-assige versie)

voor CAD/CAM in STEP-formaat;

Gegevens geleverd op cd-rom; inclusief instelplan en simulatiemodel

Interfacevoorbereiding voor Blum infraroodtasters TC50/TC52/TC54-20

Ontvanger IC56 en verwerkingselektronica IF59 geïnstalleerd in de machine voor het aansluiten van Blum werkstukken of

gereedschapstasters. De interface kan maximaal twee tastsystemen tegelijkertijd beheren, wat betekent dat wanneer een werkstuk- en gereedschapstaster tegelijkertijd geïnstalleerd zijn, deze positie slechts eenmaal nodig is.

Werkstuktaster voor freesmachines, Blum TC52 systeem

voor plaatsing in de spindel met draadloze verbinding naar de CNC besturing voor het aftasten van werkstukken en bepalen van nulpuntverplaatsingen of werkstukafmetingen

ZONDER gereedschapshouder. Gereedschapshouder moet apart besteld worden.

MET 1 tasterarm 3x30mm.

NIEUWE VERSIE 2 met IR ontvanger IC56

SK50 gereedschaphouder voor schakelende taster TC52

Prestatiebewerkingscentrum SPINNER VC1850-SA-3 (8K50)/ Heidenhain TNC640

5-assig premium bewerkingscentrum met

360° draaitafel, 870 x 870 mm, aan de linkerkant van het werkgebied

Duurzame opspantafel aan de rechterkant van het werkgebied, 660 x 870 mm

Zwenkas bovenaan de freeskop +11-110°

met Heidenhain TNOS40/19 besturing

Dynamische motoras tot 9.000 tpm: HIGH-TORQUE VERSION HT: M-464 Nm (88 25%); P436 kW/68 kW (81/86)

Slag X1050 mm Y=20 mm 2-820 mm

Gereedschapsconus maat 50 volgens DIN 6871-A. Trekstangen volgens DIN 60872-A. Uitblaasinrichting voor spindelconus. Automatische gereedschapswisselaar geïntegreerd aan de linkerkant van de machine voor 96 gereedschappen.

Wisselslede voor het wisselen in de horizontale spindel.

Maximale gereedschapslengte 400mm; maximale gereedschapsdiameter 120mm of 150mm met vrijstaande gereedschappen, max. 15kg.

Lineaire geleiding in alle drie de assen.

Vereiste afstelelementen op het machinebed voor nivellering. Volledige beschermende behuizing + werkruimteverlichting.

Documentatie: Lakafwerking in één kleur, tweekleurig RAL 70355006.

Spanentransporteur VC1850 versie A2-rechts TR

Aan de voorkant onder de machine. Naar rechts. Naar buiten,

Inclusief twee geïntegreerde schroeftransporteurs voor het transporteren van spanen van het werkgebied naar de spanentransporteur.

Directe meetsystemen in X/Y/Z voor VC1650-TNC620/TNC640

voor model VC1650 VC serie met Heidenhain besturing

centraal gemonteerd tussen de geleiders voor optimale nauwkeurigheid

aanbevolen voor zeer nauwkeurige bewerkingen en minder temperatuurdrift

Elektrische voorbereiding HD 70 bar

voor hogedrukspoeling 70 bar.

Deze positie is nodig voor het installeren van de hogedruktank/het hogedrukspoelsysteem.

Hogedrukspoeling 70 bar TW (hulptank) V2 350 liter

extra koelvloeistoftank met MTS20-80 hogedrukpomp en papieren zwaartekrachtfilter

capacitieve niveauschakelaar

Voor freesmachines is voorbereiding aan spindelzijde voor koelmiddeldoorvoer (item 11069P) vereist.

TANK VOLUME ca. 350 liter

Afzuigpoort 250

Aansluitflens voor elektrostatische luchtreiniger, diameter 250T

NC-softwareoptie "Zwenken van het bewerkingsvlak en draaitafelbewerking".

- Projectie van een in het XY-vlak geprogrammeerde contour op de cilinderwand

- Automatische berekening van de aanzet in mm/min van een rotatieas, afhankelijk van de afstand van het gereedschap tot het midden van de rotatieas.

midden van de rotatieas

Cirkel in 3 assen met geroteerd bewerkingsvlak (voorbewerkingscirkel)
