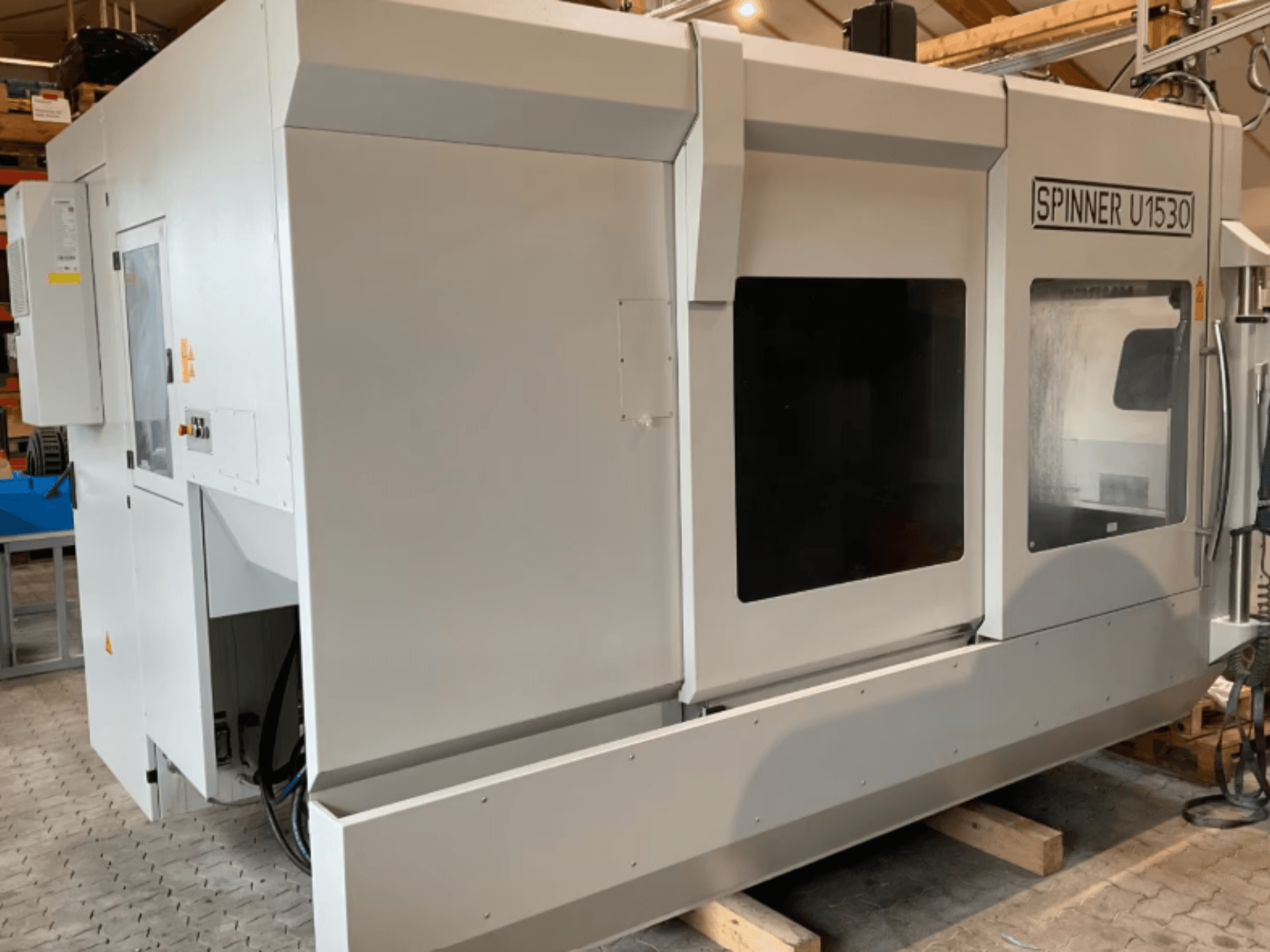

SPINNER - U5-1530DE-MIL-SPI-2021-00001

- Aantal assen: 5-assig simultaan

- Tafelconfiguratie: Vast, stijf tafeldeel (Starrtisch U-1530) gecombineerd met een 2-assige draai-/kanteltafel (SPRT650 / versie T)

- Spiltoerental: tot 12.000 tpm (geavanceerde spiloptie)

- Spilconus: SK40

- Capaciteit gereedschapsmagazijn: 54 posities

- Kortsluitvermogen van het net (SK-Netz): >= 1,6 MVA (100xPnE/R-Modul in kW)

- Aangesloten vermogen: 26 kVA

- Nominale spanning: 3~ 400 V + N + PE

- Nominale stroom van de beveiliging (In): 50 A

- Nominale bedrijfsstroom (Ib): 42 A

- Netfrequentie: 50 / 60 Hz

- Netwerktype, aansluitingstype: TN-Netz (5-draads) met geaard en belastbaar sterpunt

- Aardlekschakelaar (RCCB): Zonder FI-schakelaar (aanbevolen)

- Besturingssysteem: SIEMENS 840D-SPIOS V1 (SINUMERIK 840D sl sl SPIOS V2-platform)

- Meetsysteem: X/Y/Z lineaire schalen (U-1530 Advanced) in combinatie met een BLUM 3D-werkstuk-tastkop en B/C-asmeetsysteem

- Koelmiddel door de spil (IKZ): Ja, met een hogedruk-CTS-voorbereidingseenheid en een hogedruktank (BAZ 70 bar)

- Remmen van de rotatieassen: Hydraulische remmen op de B- en C-assen met 2-weg rotatiekoppeling (70/7 bar)

- Omgevingstemperatuurbereik: 15 °C < T < 35 °C

- Relatieve vochtigheid: <= 70% bij 20 °C

- Totaal machinegewicht: ~10.500 kg (basismachine) + ~377 kg (spaanband) + 170 liter koelvloeistofvolume

- Eerste taal: Duits

- Tweede taal: Engels

- Multifunctionele handheld-bedieningsterminal: inbegrepen

- Shopmill: inbegrepen

- 4-assige bewerkings- en draaias: inbegrepen

- 3D-simulatie: inbegrepen

- Herkenning van resterend materiaal: inbegrepen

- Gelijktijdige opname van bewerkingen: Inbegrepen

- Automatische uitschakelfuncties: Inbegrepen

- Kinematische meting: inbegrepen

- Geavanceerd oppervlak: Inbegrepen

- Spline-interpolatie: inbegrepen

- 2 GB extra geheugen: inbegrepen

- Functies tastsysteem: Inbegrepen

- Koelsysteem + U-chip-transporteur U1530: Inbegrepen

- Blaaslucht bij de spilkop: Inbegrepen

- Perslucht door freesspindel: Inbegrepen

- Spoelpistool: inbegrepen

- Robotdeur, rechts: Inbegrepen

- UNIROB-V2021-Interface Basis: Inbegrepen

- Digitale documentatie: Duits

- Oogjes voor lossen met kraan: Inbegrepen

- Standaardlak: Inbegrepen

- Elektrische uitvoering: EUROPA-ST

- Hydraulische systeemdruk: 68 bar

- Hydraulische klemdruk (4e/5e as): 35 bar

- Pneumatische werkdruk: 6 bar

- Persluchtverbruik: 180 normliter/min

- Maximale geluidsemissie: 73 dB(A) bij normaal bedrijf
