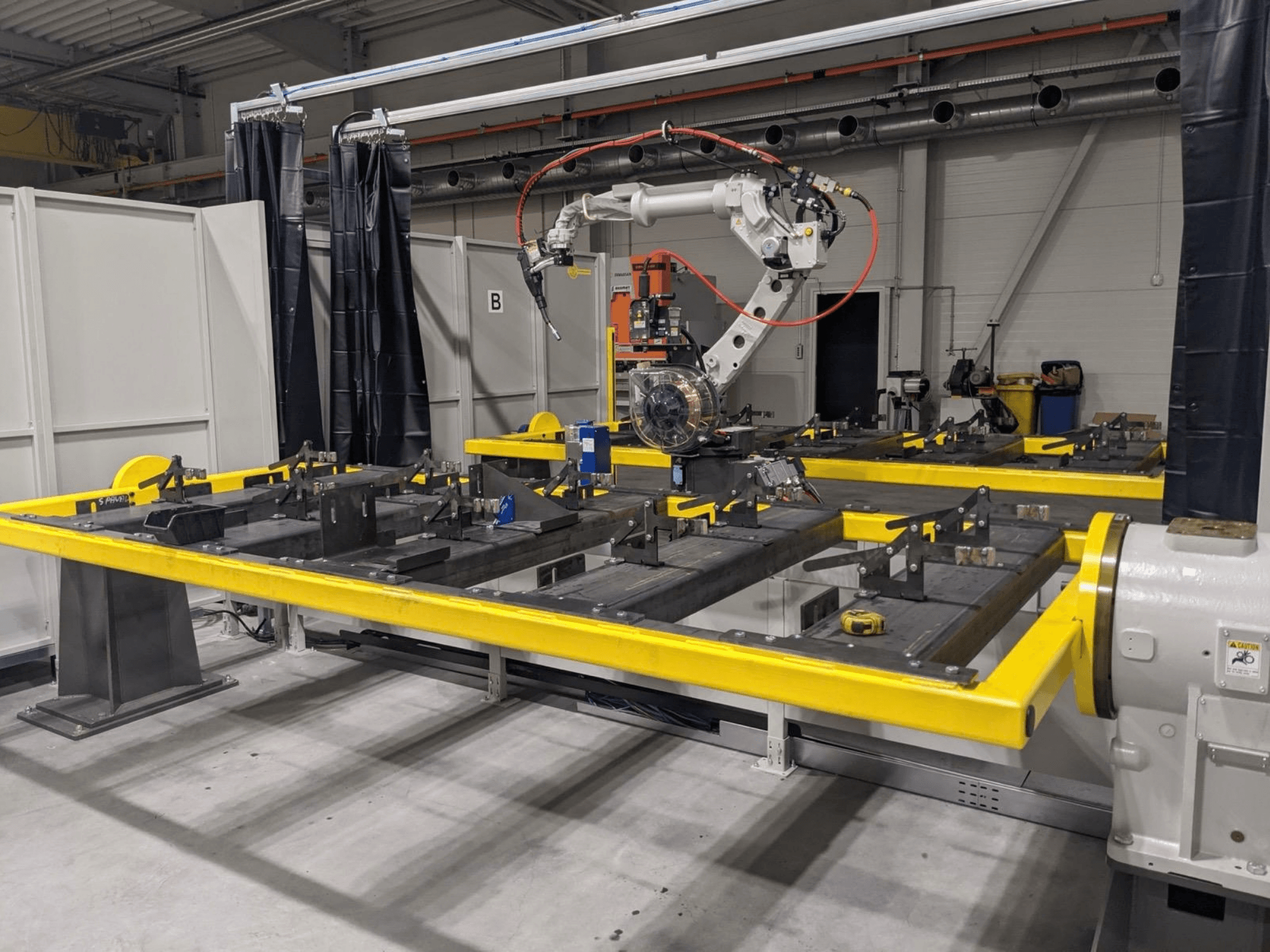

PANASONIC - TAWERS TM-2000WG3 Super Active WirePL-ROB-PAN-2021-00001

• Lasstroombron: 350 A

• Lasprocessen: SP-MAG / Pulse MAG (MIG optioneel; TIG DC optioneel)

• Herhaalbaarheid: ±0,10 mm of beter

• Maximale snelle verplaatsing van de robot: tot 180 m/min

• Bewegingsbereik: basis ±170°; bovenarm -90° tot +165°; onderarm -80° tot +210°; polsrotatie ±270°

• Maximale assnelheden: basis 195°/s; bovenarm 197°/s; onderarm 205°/s; pols tot 629°/s

• Draadaanvoer: Super Active Wire

• Veiligheidssysteem: voldoet aan de CE-normen

Extra uitrusting

• Güdel TMF-1 lineaire geleiding (verplaatsingsafstand 2.000 mm; herhaalbaarheid ±0,02 mm) met aandrijving, servobesturing en geleidingsstructuur

• 2 × Panasonic servogestuurde draaipositioneerders + servobesturingssysteem voor positioneerders

• 2 × werkstukframes (ca. 3.500 × 1.500 mm) met 2 las-/laadstations

• Super Active Wire-lasbrander

• Wire Booster-systeem

• Draadspoelhouder / draadcassette

• Toorts-koeleenheid

• Reinigingsstation voor de lastoorts

• Touch-sensor

• Boogsensor

• Voedingstransformator

• Robotkabelpakket

• Ondersteuningsconstructies voor robot/positioneerder

• 2 × veiligheidslichtgordijnen en volledige celbeveiliging

• Besturings- en integratiesysteem

• Robotbesturing / schakelkast

Meegeleverde hoofdcomponenten

• Panasonic TM-2000WG3 lasrobot

• Panasonic 350 A-lasstroombron

• Robotbesturing / schakelkast

• Super Active Wire-lasbrander

• Draadversterkingssysteem

• Draadhaspelhouder / draadcassette

• Toorts-koeleenheid

• Reinigingsstation voor toorts

• Touch-sensor

• Boogsensor

• Voedingstransformator

• Robotkabelpakket

• 2 × Panasonic-rotatiepositioneerders

• Servobesturingssysteem voor positioneerders

• 2 × werkstukframes

• Güdel TMF-1 lineaire geleiding, 2 m

• Aandrijving lineaire rail

• Servobesturing lineaire rail

• Güdel-railsysteem

• 2 × veiligheidslichtschermen

• Ondersteuningsconstructies voor robot/positioner

• Volledige celafscherming

• CE-veiligheidssysteem

• Besturings- en integratiesysteem
