HALTER - LoadAssistant Universal Big 70 DE-ROB-HAL-2022-00001

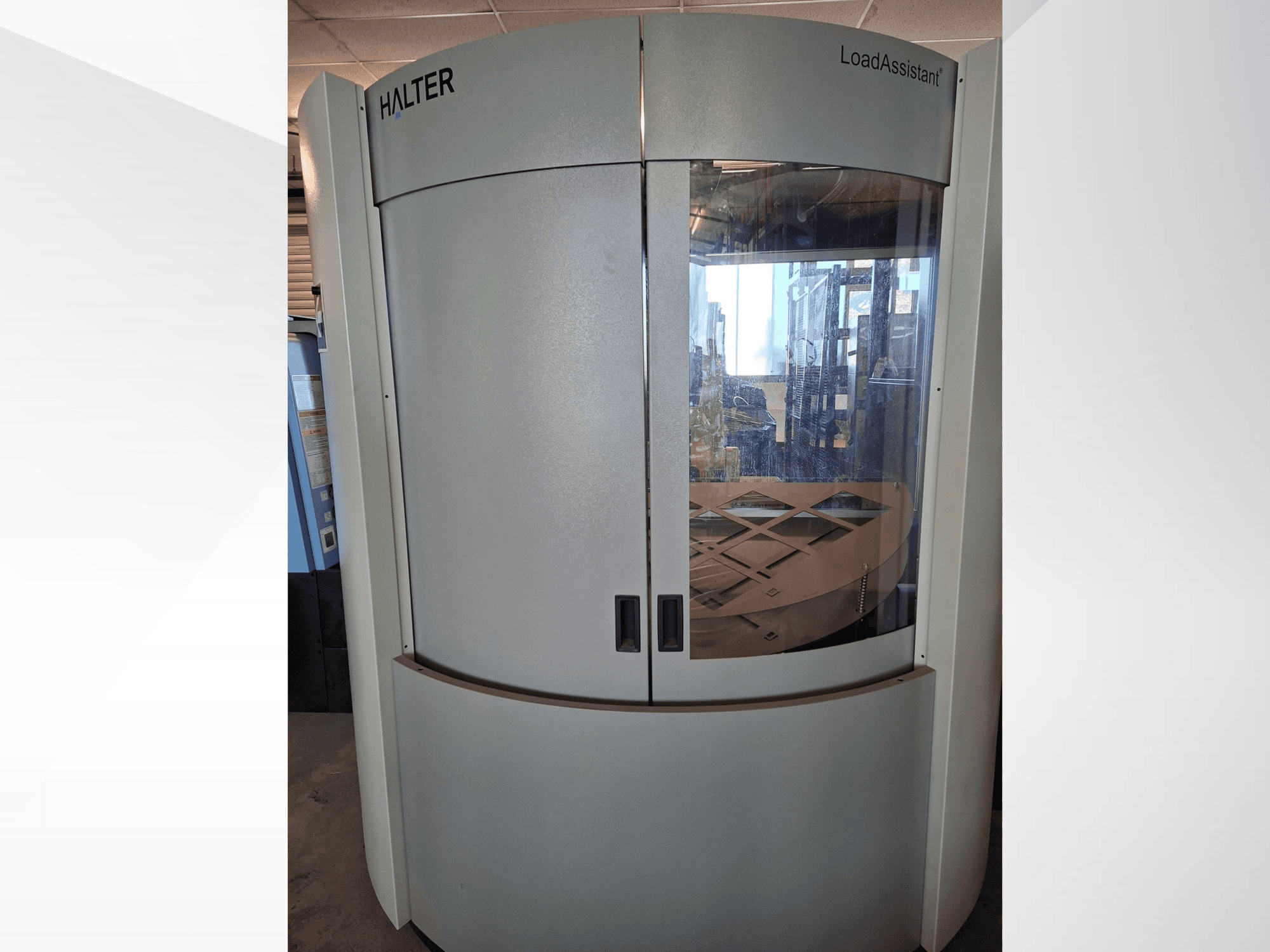

HALTER LoadAssistant Universal Big 70 (2022)

• Merk van de besturingseenheid: HALTER

• Model besturingseenheid: SmartControl

• Touchscreen: 21 inch

• Programmering: Grafisch ondersteunde programmering (12 stappen)

• Aantal CNC-machines: tot 4

• Robotinterface: Standaardinterface voor CNC-machines

• Voeding: 400 V

• Maximale stroomsterkte: 16 A / 32 A

• Vereiste luchtdruk: 6,5 bar

• Lengte: 2800 mm

• Breedte: 2250 mm

• Hoogte: 2900 mm

• Gewicht: 2490 kg / 2800 kg

• Draaibare laadtafel: Ja

• Max. draagvermogen laadtafel: 3000 kg

Capaciteit werkstuk:

• Diameter werkstuk: 10–300 mm

• Minimale afmetingen werkstuk (L × B): 10 × 10 mm

• Maximale afmetingen werkstuk (L × B): 300 × 300 mm

• Laadvermogen robot: 35 kg / 70 kg

• Maximaal totaalgewicht op de laadtafel: 3000 kg

• Maximaal aantal werkstukken (10–35 mm): 206

• Maximaal aantal werkstukken (23–55 mm): 112

• Maximaal aantal werkstukken (23–85 mm): 62

• Maximaal aantal werkstukken (23–115 mm): 46

• Maximaal aantal werkstukken (23–175 mm): 28

• Maximaal aantal werkstukken (23–195 mm): 24

• Maximaal aantal werkstukken (23–300 mm): 18

Belastbaarheid van de as:

• Diameter werkstuk: 10–40 mm / 10–80 mm

• Minimale werkstukafmetingen (L × B): 10 × 10 mm

• Maximale afmetingen werkstuk (L × B): 40 × 40 mm / 80 × 80 mm

• Lengte werkstuk: 300–600 mm

Geïnstalleerde opties:

• Universele Big 70-draaigrijper

• Draaistation

• Statusindicatielampje

• Rasterplaat 23–175 mm Big

• Machine-interfacebox

• Aansluitkabelset voor de machine

• CE-certificering voor de complete machine

Met FANUC-robotarm:

• Fabrikant: FANUC

• Model: M-710iC/70

• Robottype: Industriële robot

• Aantal assen: 6

• Maximaal draagvermogen: 70 kg
