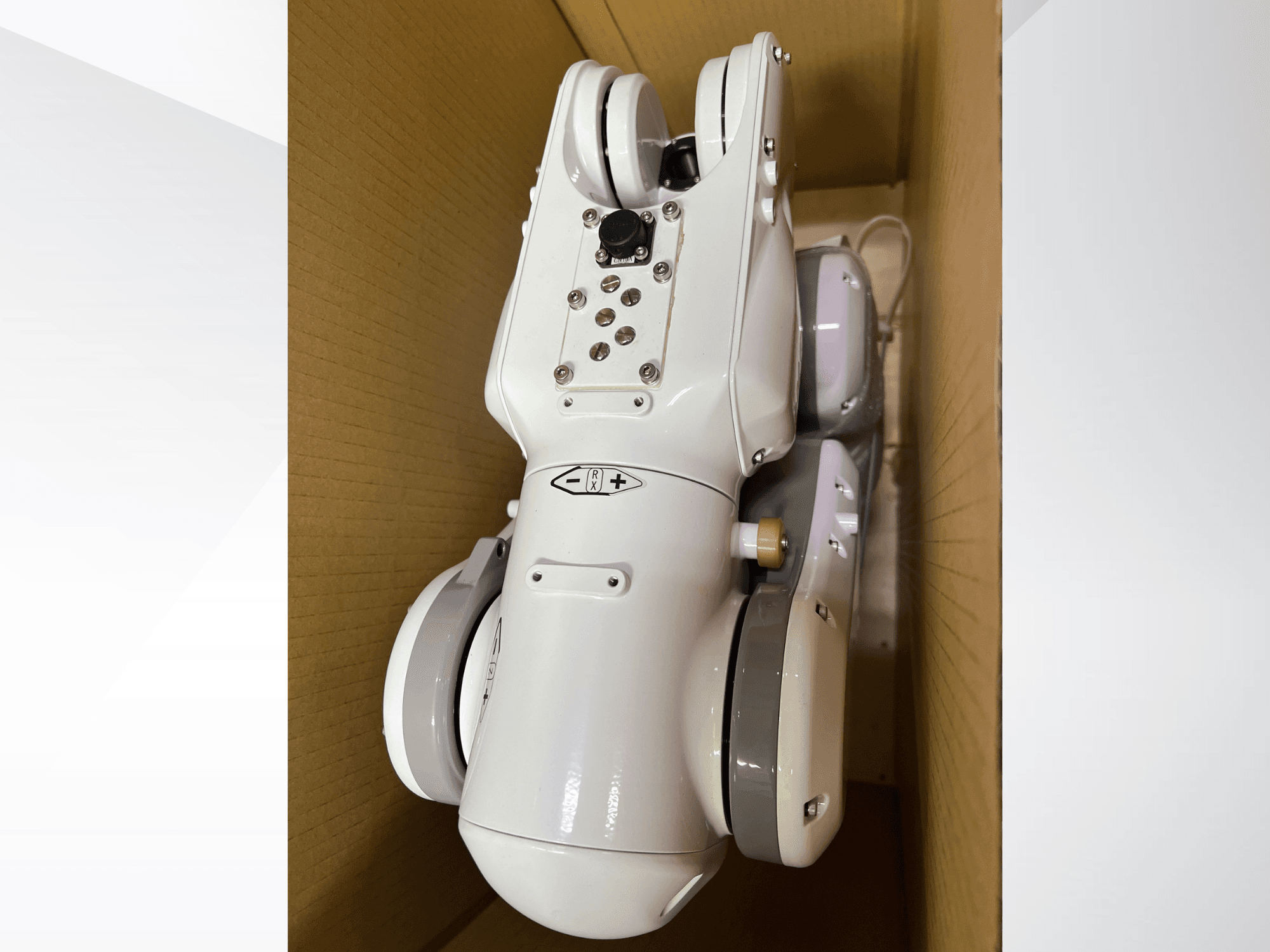

De NACHI MZ04D robotarm van bovenaf gezien, met het slanke witte ontwerp en het bedieningspaneel met knoppen en indicatoren.
De NACHI MZ04D robotarm van bovenaf gezien, met het slanke witte ontwerp en het bedieningspaneel met knoppen en indicatoren.

NACHI - MZ04DSI-ROB-NAC-2022-00001

17.000 €
gindumac prijs
(Af fabriek)
een officiële offerte aanvragen
Bezoek de machine
een tegenbod doen
PDF downloaden

Heeft u nog vragen? Neem contact met ons op!

sales contact

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

whatsapp
Neem contact op via Whatsapp
Toon in de originele taal

Deze 6-assige NACHI MZ04D robotarm werd vervaardigd in 2022. Hij heeft een maximaal bereik van 541 mm en een laadvermogen van 4 kg, waardoor hij geschikt is voor verschillende toepassingen. De robot is ontworpen met een AC-servoaandrijving en heeft een IP67-classificatie voor bescherming tegen stof en druppels. Als je op zoek bent naar automatiseringsmogelijkheden van hoge kwaliteit, overweeg dan de NACHI MZ04D robotarm die we te koop hebben. Neem contact met ons op voor meer informatie.

Overzicht

  • merk: NACHI
  • jaar: 2022
  • MODEL: MZ04D
  • toepassingstype: Robotica
  • Vestiging: Slovenië
  • machinetype: Robotarm

Technische Informatie - NACHI MZ04D

Afmetingen

  • Machinehoogte: 173 mm
  • Machinelengte: 490 mm
  • Machinegewicht: 17 kg
  • Machinebreedte: 369 mm

Beweging

  • Aantal assen: 6

Extra informatie

  • Aandrijfsysteem: AC-servo

  • Max. gewrichtssnelheden:

    • J1 (zwenk): 3,49 rad/s (200°/s)

    • J2 (vooruit/achteruit): 2,62 rad/s (150°/s)

    • J3 (omhoog/omlaag): 3,32 rad/s (190°/s)

    • J4/J5 (pols draaien/buigen): 9,77 rad/s (560°/s)

    • J6 (rotatie): 15,71 rad/s (900°/s)

  • Max. laadvermogen: 4 kg

  • Toelaatbaar statisch belastingskoppel:

    • J4/J5 (draaien/knikken): 8,86 N-m

    • J6 (draaien): 4,9 N-m

  • Positieherhaalbaarheid: ±0,02 mm

  • Max. reikwijdte: 541 mm

  • Omgevingstemperatuur (robot): 0 tot 45 °C

  • Installatieopties: Vloer / Muur / Gekantelde / Omgekeerde montage; voor MZ04E: Vloer / Omgekeerde montage

  • Robotmassa: 25 kg

    • Opmerking: Muurbevestiging type bodemaansluiting +4 kg; type bodemaansluiting +6 kg

  • Beschermingsgraad: IP40-equivalent (MZ04E/MZ04 is IP40; MZ04D/MZ04DE is IP67)

  • Opmerkingen:

    • MZ04E/MZ04DE gebruikt 80W motoren of kleiner op alle assen.

Specificaties besturing

  • Gestuurde assen: 6 (maximaal gestuurde assen: 7)

  • Programmacapaciteit: 9.999 programma's

  • Geheugen: 256 MB (ca. 2.560.000 programmastappen)

  • Geheugenapparaat: USB-poort

  • Primaire voeding: 3-fase AC 200-230 V ±10% of 1-fase AC 200-230 V ±10%

  • Stroomverbruik: 0,4 kVA

  • Beschermingsgraad: IP20

  • Omgevingscondities: 0 tot 40 °C; 20-85% RH (niet-condenserend)

*Er kunnen verschillen zijn tussen de getoonde gegevens en de werkelijke waarden, dit dient te worden bevestigd door de vertegenwoordiger.
