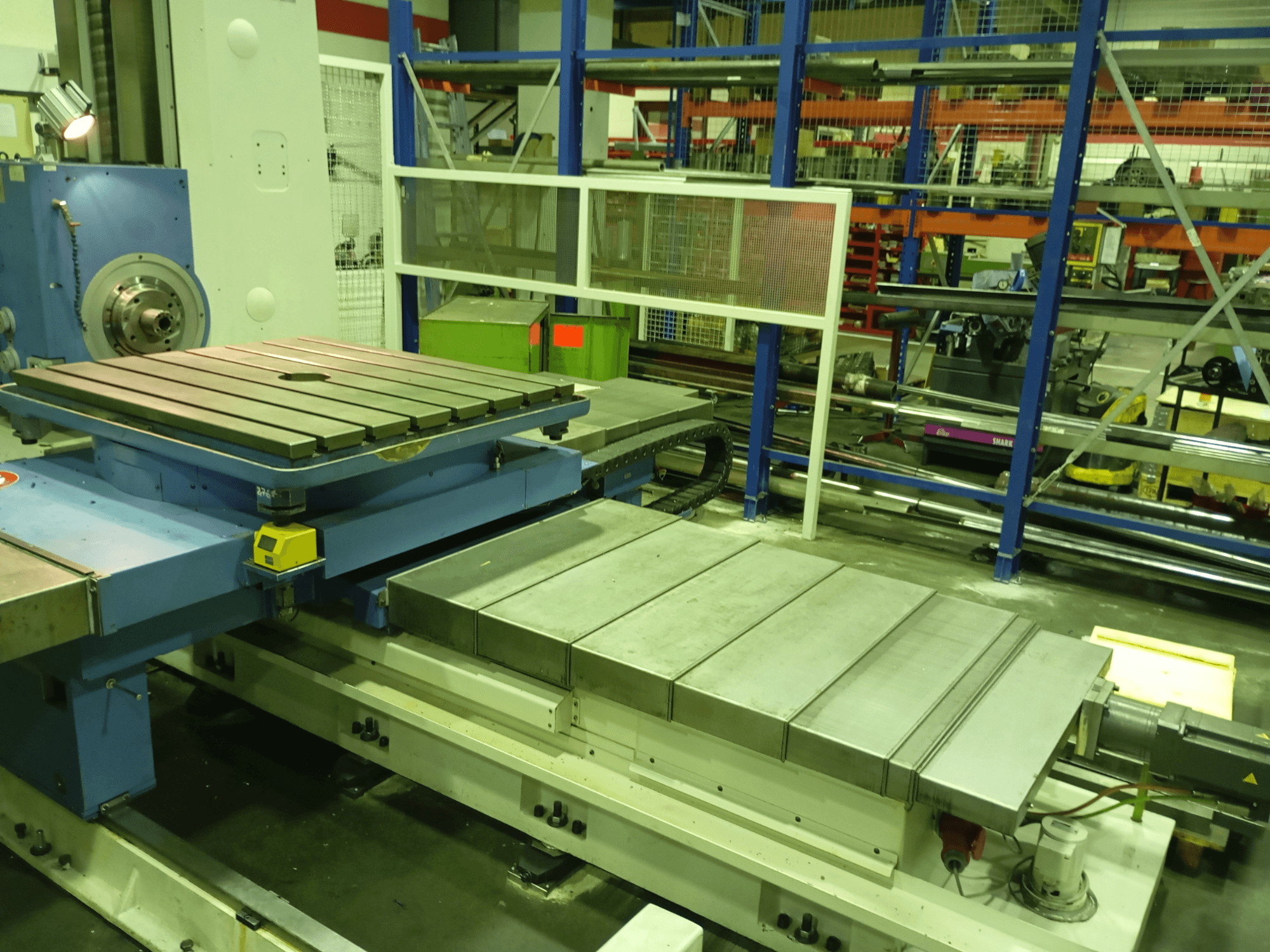

Union Karl Marx Stadt BFT90/5 MSC kottermachine, vooraanzicht; heeft een grote vlakke tafel, gemotoriseerde voet en metalen structuur.
Union Karl Marx Stadt BFT90/5 MSC kottermachine, vooraanzicht; heeft een grote vlakke tafel, gemotoriseerde voet en metalen structuur.

Other - BFT 90/5 TNC 320DE-OTH-UNI-2009-00001

130.000 €
gindumac prijs
(Af fabriek)
een officiële offerte aanvragen
Bezoek de machine
een tegenbod doen
PDF downloaden

Heeft u nog vragen? Neem contact met ons op!

sales contact

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

whatsapp
Neem contact op via Whatsapp
Toon in de originele taal

Deze 5-assige MSC Chemnitz BFT90/5 kottermachine werd vervaardigd in 2009. Ze beschikt over een aanzienlijke tafelgrootte van 1000 x 1120 mm met een maximale tafelbelasting van 2,5 t. De machine biedt indrukwekkende snelheden van 4000 mm/min en een spindelsnelheidsbereik van 4 - 1600 tpm. Als u op zoek bent naar hoogwaardige kottermogelijkheden, overweeg dan de MSC Chemnitz BFT90/5 MSC machine die we te koop hebben. Neem contact met ons op voor meer informatie.

Overzicht

  • merk: Other
  • jaar: 2009
  • MODEL: BFT 90/5 TNC 320
  • productie-uren: 3093
  • toepassingstype: Andere machinegereedschappen
  • Vestiging: Duitsland
  • machinetype: Kotterbank (Metaal)
  • merk bedieningseenheid: HEIDENHAIN

Technische Informatie - Other BFT 90/5 TNC 320

Besturingseenheid

  • Merk besturing: HEIDENHAIN
  • Besturingsmodel: TNC 320

Afmetingen

  • Machinehoogte: 3160 mm
  • Machinelengte: 5800 mm
  • Machinegewicht: 8900 kg
  • Machinebreedte: 3400 mm
  • Tafellast: 2500 kg

Beweging

  • Aantal assen: 5
  • X-as verplaatsing: 1000 mm
  • Y-as verplaatsing: 1000 mm
  • Z-as verplaatsing: 1800 mm

Technische specificatie

  • Spindelsnelheid: 1600 RPM
  • Kegelmaat: SK 40

Extra informatie

  • Tafelafmetingen: 1000 x 1120 mm

  • B-as (tafelrotatie): 360°

  • Aanzet (X/Y/Z): 4000 mm/min

  • Spindeldiameter: 90 mm

  • Beweging W-as: 710 mm

  • Afmetingen schakelkast (L x B x H): 2,0 x 0,75 x 2,0 m

  • Temperatuurbereik: 15-40 °C

  • Elektrisch: 3-fasen/50 Hz; nominale spanning 380 V; stuurspanning 24 V

  • Aangesloten vermogen: 40 kW

  • Nominale zekeringstroom: 100 A

  • Typisch stroomverbruik: ca. 7,5 kW

  • Looptijd spindel: 3069 h

  • Inschakeluren: 10402 h

  • Algemene revisie: 2009

Algemene informatie

Retrofit omvat:

  • Besturingssysteem: TNC 320

  • Nieuwe aandrijvingen in alle assen

  • Nieuwe tafel

  • Nieuw klemsysteem

  • Nieuwe media-eenheden

  • Nieuwe handbediening

  • Nieuw koelvloeistofsysteem

  • Nieuwe hydraulische eenheid

  • 30 meetschalen (lineaire meetsystemen)

  • Fabrikant besturing: SK 40

  • CNC-besturing: TNC 320

  • Complete elektrische retrofit

  • Nieuwe bedrading door de hele machine

  • Integratie van CNC systeem (TNC 320)

  • Nieuwe ingangen en uitgangen (I/O)

  • Nieuwe sensoren en meetsystemen

  • Bijgewerkte besturingscircuits en veiligheidscircuits

  • Modern CNC-besturingssysteem

  • Verbeterde nauwkeurigheid dankzij nieuwe meetsystemen

  • Hogere betrouwbaarheid

  • Betere prestaties dankzij nieuwe aandrijvingen

  • Minder stilstand dankzij nieuwe hulpunits

  • Nieuwe elektrische documentatie

  • Bijgewerkte schema's

  • Omvat systemen voor voeding, besturing, machine-interface, bedieningspaneel en aandrijvingen

De machinebasis blijft:
MSC Chemnitz tafelboormachine
Type: BFT 90/5 MSC - 5 assen

*Er kunnen verschillen zijn tussen de getoonde gegevens en de werkelijke waarden, dit dient te worden bevestigd door de vertegenwoordiger.
