Mitutoyo - QVT1-X302PIL-C

2011

Verkocht

Heeft u nog vragen? Neem contact met ons op!

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

Neem contact op via Whatsapp

GINDUMAC
Producten
Werktuigmachines

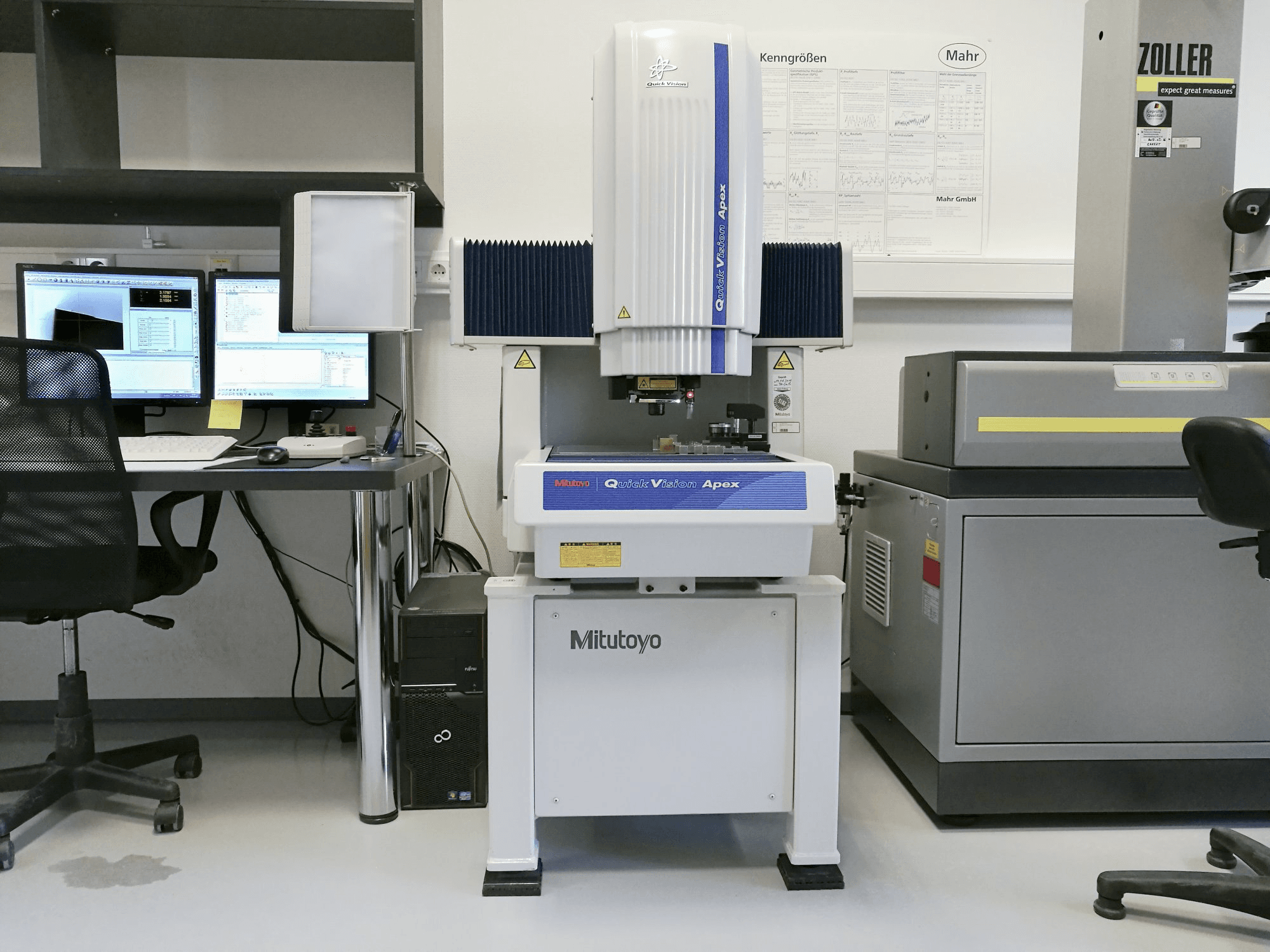

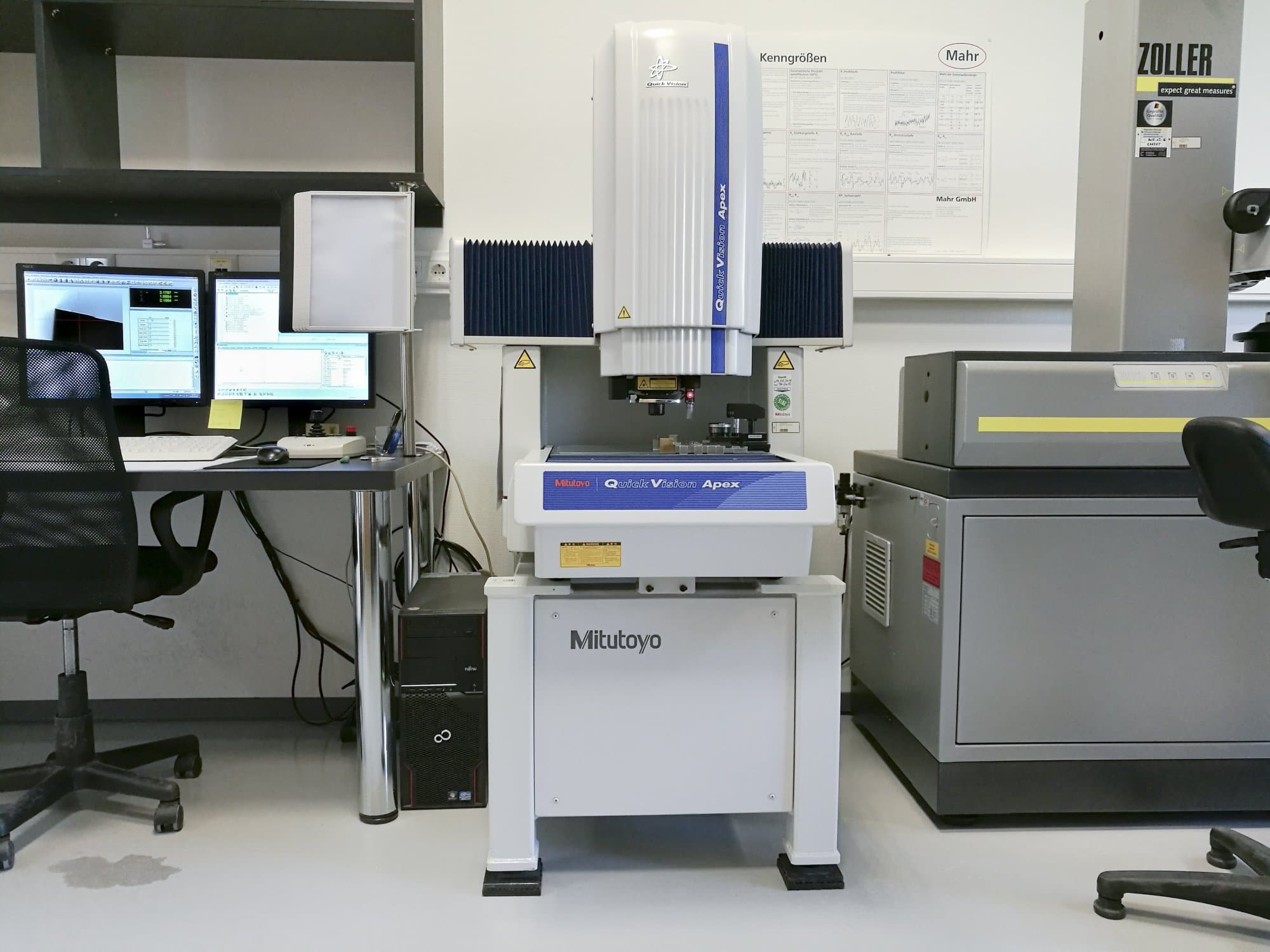

Mitutoyo QVT1 X302PIL-C het meten Machine

Toon in de originele taal

Deze Mitutoyo QVT1-X302PIL-C meetmachine uit 2011 heeft een bedrijfsrecord van slechts 750 uur. De machine is door zijn geringe slijtage in uitstekende staat en wordt bediend via een MiCat QVPAK (versie 11.101) regeleenheid, die ook een afstandsbediening bevat. Verder zijn er verschillende extra apparaten meegeleverd: een lens 02AKT300 HR2,5x; een lens 02AKT250 HR1x; een Renishaw TP 200 Sonde Kit; twee bevestigingsbeugels en QVPAK Software.

Overzicht

merk: Mitutoyo
jaar: 2011
MODEL: QVT1-X302PIL-C
productie-uren: 750
toepassingstype: Meting
Vestiging: Duitsland
machinetype: Meetmachine
beschikbaarheid: Verkocht
merk bedieningseenheid: Mitutoyo
GINDUMAC ID: DE-MEA-MIT-2011-00001

Technische Informatie

Algemene gegevens

Lengte metingen: 859 mm
Diepte metingen: 951 mm
Hoogte metingen: 1609 mm
Gewicht van de machine: 360 kg

Besturingseenheid

Merk: MiCat
Model: QVPAK
Release: 11.101
Afstandsbediening: Ja

Hoofdaandrijving

Camera: Hoge-gevoeligheid CCD camera B&W
Verlichting: Surface-White LED, Contour-White LED, Programmable Ring Light-White LED
Resolutie: 0.0001 mm

Beweging

X-as Beweging: 300 mm
X-as Werktoevoer: 300 mm/s
X-as Grootste meetfout: -0.761 µm
X-as Nauwkeurigheid: E1x1-(1.5+3L/1000) µm
Y-as Beweging: 200 mm
Y-as Werktoevoer: 300 mm/s
Y-as Grootste meetfout: 0.488 µm
Y-as Nauwkeurigheid: E1y2-(1.5+3L/1000) µm
Z-as Beweging: 200 mm
Z-as Werktoevoer: 300 mm/s
Z-as Grootste meetfout: -0.982 µm
Z-as Nauwkeurigheid: E1z3-(1.5+4L/1000) µm
X-Y-vlak (diagonaal 1) Grootste meetfout: 1078 µm
X-Y-vlak (diagonaal 1) Nauwkeurigheid: E2xy4-(2+4L/1000) µm
X-Y-vlak (diagonaal 2) Grootste meetfout: 1326 µm
X-Y-vlak (diagonaal 2) Nauwkeurigheid: E2xy5-(2+4L/1000) µm

Werkstuk

Werkstuk z: 200 mm
Gewicht werkstuk: 20 kg

Tafel

Buiten lengte: 399 mm
Buiten breedte: 271 mm

Media

Elektronische hoofdverbinding: 230 V / 50 Hz

Aanvullend Materiaal

- KVPAK-software
- 1x lens 02AKT300 HR2,5x
- 1x lens 02AKT250 HR1x
- 1x Renishaw TP 200 Sondekit
- 2x bevestigingsbeugel

*Er kunnen verschillen zijn tussen de getoonde gegevens en de werkelijke waarden, dit dient te worden bevestigd door de vertegenwoordiger.
